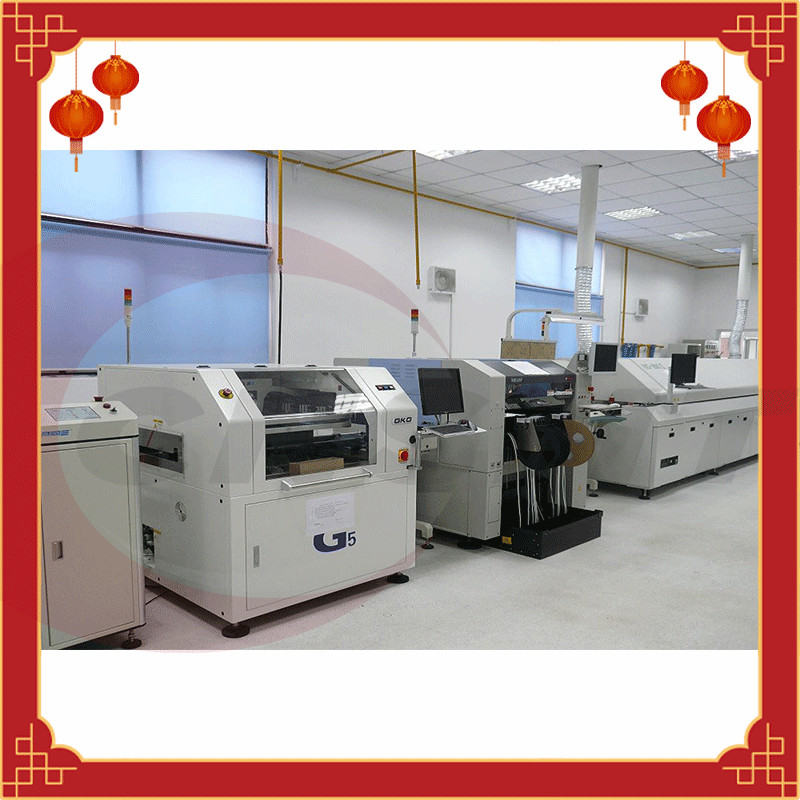

Dây chuyền lắp ráp YAMAHA YSM20R SMD GD450 + Máy in bút chì Smt
Dây chuyền lắp ráp YAMAHA YSM20R SMT
Máy định vị mức đầu vào dòng YSM kết hợp tốc độ cao và tính linh hoạt, đồng thời đạt được khả năng xếp vị trí ở mức cao nhất thế giới trong số các kiểu máy cùng cấp *
Một máy định vị cơ bản có ba "1" để đạt được hiệu quả tối ưu
Hỗ trợ linh hoạt cho các địa điểm sản xuất khác nhau
Các chức năng khác nhau để đảm bảo sản xuất ổn định
※: So với khả năng đặt (CPH) của máy định vị cùng cấp với xà đơn / đầu đặt đơn trong điều kiện tốt nhất.(Kết quả khảo sát của công ty vào tháng 1/2017)
Các thông số của máy xếp khối nhỏ Yamaha YSM10:
1. Kích thước bề mặt mục tiêu: L510 x W460 mm ～ L50 x W50 mm.Sử dụng các phụ kiện tùy chọn, có thể tương ứng với chất nền L610mm
2. Khả năng lắp: Thông số kỹ thuật đầu gắn HM (10 đầu phun) Thông số kỹ thuật đầu gắn HM5 (5 đầu phun).46.000CPH (trong điều kiện tốt của công ty) 31.000CPH (trong điều kiện tốt của công ty)
3. Các thành phần có thể lắp: 03015 ～ W55 x L100mm (* vượt qua W45mm để xác định phân đoạn), chiều cao dưới 15mm.※ Nếu chiều cao thành phần * vượt quá 6,5mm hoặc kích thước thành phần * vượt quá 12mm x 12mm, thì cần có máy ảnh đa tầm nhìn (cấu hình tùy chọn)
4. Độ chính xác vị trí của công ty chúng tôi là tốt (khi sử dụng các thành phần tiêu chuẩn để đánh giá): ± 0,035mm (± 0,025mm) Cpk ≧ 1,0 (3σ)
5. Số lượng khay nạp có thể lắp đặt: giá nạp cố định: 96 khay nữa (quy đổi bằng băng 8mm) khay: 15 loại
6. Đặc điểm kỹ thuật nguồn: AC ba pha 200/208/220/240/380/400 / 416V ± 10% 50 / 60Hz
7. Nguồn cung cấp không khí: trên 0,45MPa, sạch và khô
8. Kích thước: L1,254 x W1,440 x H1,445mm
9. Trọng lượng cơ thể chính: khoảng 1.270kg
Máy định vị YAMAHA YSM10 có các tính năng:
1. Đây là mô hình cấp độ đầu vào của bộ lắp bề mặt với hiệu suất 46.000CPH để đạt được thế giới ** trong cùng một cấp độ của 1 chùm và 1 đầu định vị;
2. So với các mô hình trước, tốc độ đã tăng hơn 25%, đạt được khả năng xếp vị trí tốt nhất thế giới trong cùng một cấp độ.Nó được trang bị một đầu định vị HM.Nó sử dụng một camera quét mới giúp cải thiện khả năng phản hồi các thành phần;
3. Hỗ trợ linh hoạt cho địa điểm sản xuất;
4. Thực hiện chức năng của sản xuất ổn định;
5. Sản xuất đa mô-đun linh hoạt cao.
Máy in bút chì SMT tốc độ cao:
GD450 +
xâm nhập chi tiết:
1. Độ chính xác của máy in dán hàn
Mô hình tính toán số chuyên dụng GTS, độ chính xác định vị lặp lại ± 12,5 microns (± 0,0005 ") @ 6 σ, Cp ≥ 2,0
2. Nền tảng điều chỉnh đặc biệt cho máy in hàn HTGD
Cơ chế truyền động mô-đun UVW có độ cứng cao đặc biệt của GTS và cơ cấu nâng trục Z tam giác ngược cải thiện hiệu quả độ ổn định của việc điều chỉnh nền tảng, nhận ra khả năng truyền cực tốt dưới điều chỉnh vi chuyển động và làm cho máy đáp ứng các yêu cầu in chính xác cao hơn.Cấu trúc đơn giản và đáng tin cậy, và việc điều chỉnh thuận tiện.Nó có thể nhanh chóng nhận ra điều chỉnh tự động chiều cao nâng của kim PIN của bảng mạch PCB có độ dày khác nhau.
3. Động cơ bước tự điều chỉnh nổi có thể lập trình truyền động đầu in của máy in hàn dán
Điều khiển động cơ bước được kết nối trực tiếp độc lập, hệ thống kiểm soát áp suất ** tích hợp, có thể xác định chính xác giá trị áp suất ban đầu của chổi cao su mà không cần tính đến loại, chiều dài, trọng lượng hoặc độ dày của lưỡi gạt.Có thể lập trình để đạt được quy trình in linh hoạt;Nó được thiết kế cho các yêu cầu áp suất khác nhau của chổi cao su phía trước và phía sau và độ ổn định của việc nâng để ngăn chặn sự rò rỉ của chất hàn và lưỡi dao có thiết kế kẹp linh hoạt nhất định.Áp lực của chổi cao su, tốc độ nâng, tốc độ in và phạm vi in đều có thể điều chỉnh bằng phần mềm và nó dành cho khách hàng Cung cấp nhiều phương pháp tháo lắp để thích ứng với các bảng PCB khác nhau với các yêu cầu thiếc khác nhau, cung cấp cho khách hàng một nền tảng kiểm soát in ấn tốt.
4. Hệ thống định vị PCB của máy in HTGD
Bộ truyền động đai phẳng, cải thiện hiệu quả công suất và tốc độ của ray dẫn hướng;truyền động cơ bước, có thể lập trình để nhận ra các tốc độ và hành động vận chuyển khác nhau;đường sắt hướng dẫn khái niệm mới, truyền dẫn liền mạch để đảm bảo độ tin cậy của việc vận chuyển PCB;độ dày bảng PCB thích ứng, quá trình sản xuất nhiều hơn Thuận tiện;phần mềm có thể điều chỉnh áp suất và áp suất bên đàn hồi, đồng thời có thể được trang bị chân không khoang hút tổng thể ở phía dưới và chân không cục bộ đa điểm ở phía dưới.
5. Hệ thống làm sạch
Cơ cấu làm sạch tự động;quạt công suất cao và máy tạo chân không Venturi để hút bụi;ba phương pháp làm sạch khô, ướt và chân không, và có thể được kết hợp tự do.Người dùng có thể cài đặt các thông số chu kỳ, thời gian và tốc độ làm sạch theo nhu cầu thực tế;chiều dài Giấy lau là loại phổ thông, dễ tháo rời và tiết kiệm tài nguyên;tấm lau bằng cao su mềm và chống mài mòn, làm sạch kỹ lưỡng và dễ dàng tháo rời.
6. Hệ thống kẹp khung lưới thép có khả năng thích ứng cao
Nhận ra việc in các khung màn có nhiều kích thước (370mm x 470mm ~ 737 mm x 737 mm), và có thể nhận ra sự thay đổi nhanh chóng của các mẫu trong quá trình sản xuất;định vị tự động theo hướng Y.
7. Hệ thống điều khiển điện
Việc sử dụng các mạch tích hợp mô-đun tự phát triển là an toàn và dễ bảo trì;Hệ thống điều khiển công nghiệp tiên tiến nhất của ngành có thể được sử dụng để sửa đổi các thông số của máy trong quá trình di chuyển.
8. Hình ảnh và hệ thống quang học của máy in hàn
Hệ thống đường dẫn quang học mới - ánh sáng vòng đồng nhất và ánh sáng đồng trục có độ sáng cao, cùng với chức năng điều chỉnh độ sáng vô hạn, làm cho tất cả các loại điểm Đánh dấu có thể được xác định tốt (bao gồm cả các điểm Đánh dấu không đồng đều), thích hợp cho thiếc, Đồng- mạ, mạ vàng, đóng hộp, FPC và các loại PCB với nhiều màu sắc khác nhau.Nguồn sáng bốn chiều có thể điều chỉnh được, thấu kính viễn tâm, lưới thép và bảng PCB được chiếu sáng cùng một lúc.
9. Giao diện hoạt động đồ họa bằng tiếng Trung / tiếng Anh đơn giản và dễ sử dụng cho máy in hàn
Sử dụng hệ điều hành windows XP và giao diện đồ họa người-máy được phát triển độc lập: đặc biệt cho hiệu ứng điều hướng của các tệp chương trình, thuận tiện cho mọi người vận hành nhanh chóng làm quen với thao tác;chuyển đổi kiểu menu tiếng Trung / tiếng Anh, nhật ký vận hành, ghi lỗi / tự chẩn đoán lỗi / lỗi Phân tích nhắc nhở / cảnh báo bằng đèn và các chức năng khác giúp cho việc vận hành trở nên đơn giản và thuận tiện.
10. Kiểm tra chất lượng in dán hàn 2D và phân tích SPC
Chức năng 2D có thể nhanh chóng phát hiện các vấn đề in kém như offset, ít thiếc, in thiếu và thậm chí cả thiếc, và các điểm phát hiện có thể được tăng lên tùy ý;Phần mềm SPC có thể phân tích chỉ số CPK của máy thông qua mẫu do máy thu thập để đảm bảo chất lượng in ấn
| Thông số PCB của máy in thị lực tự động | |
| * Kích thước bảng lớn (X x Y) | 450mm x 320mm |
| * Kích thước bảng nhỏ (X x Y) | 50mm x 50mm |
| Độ dày PCB | 0,4mm ~ 6mm |
| Warpage | Tối đaĐường chéo PCB 1% |
| * Trọng lượng bảng lớn | 6kg |
| Bảng giải phóng mặt bằng | Định hình đến 3 mm |
| * Khe hở đáy lớn | 16mm |
| Tốc độ truyền | 1500mm / giây (Tối đa) |
| Chiều cao truyền từ mặt đất | 900 ± 40mm |
| Hướng theo dõi băng tải | Left-right, right-left, left-left, right-right |
| phương thức chuyển khoản | Đường sắt vận chuyển một đoạn (tùy chọn: đường sắt ba đoạn) |
| Phương pháp kẹp PCB | Cơ chế bảng ép hàng bốn cạnh song song trên cùng được làm phẳng, phần mềm có thể điều chỉnh áp suất bên đàn hồi, chân không một phần đa điểm dưới cùng hoặc chân không toàn bộ khoang hút, đế khóa cạnh được thắt chặt (tùy chọn) |
| Phương thức hỗ trợ hội đồng quản trị | Ống từ tính, khối đường viền, vật cố định phôi đặc biệt, Grid-Lok (tùy chọn) |
| Các thông số in của máy in thị giác tự động | |
| Đầu in | Hai bộ truyền động động cơ kết nối trực tiếp độc lập, đầu truyền động khí nén-điện (tùy chọn), đầu in vòng kín (tùy chọn) |
| Kích thước khung mẫu | 420mm x 500mm ~ 737 mm x 737 mm |
| * Vùng in lớn (X x Y) | 450mm x 320mm |
| Scraper loại | Chổi cao su thép / chổi cao su (góc 45 ° / 55 ° / 60 ° theo lựa chọn khớp quy trình in) |
| Chiều dài Scraper | 220mm ~ 500mm |
| Chiều cao thanh gạt | 65 ± 1mm |
| Bề dày của một thanh gươm | 0,25mm Lớp phủ carbon giống kim cương |
| Chế độ in | In cao su đơn hoặc đôi |
| Chiều dài tháo khuôn | 0,02 mm đến 12 mm |
| Tốc độ in | 6 mm / giây đến 200 mm / giây |
| Áp lực in | 0,5kg đến 10kg |
| Hành trình in | ± 200 mm (từ tâm) |
| Thông số hình ảnh của máy in thị giác tự động | |
| Trường xem hình ảnh (FOV) | 6,4mm x 4,8mm |
| Phạm vi điều chỉnh nền tảng | X, Y: ± 7.0mm, θ: ± 2.0 °. |
| Loại điểm tham chiếu | Điểm dữ liệu hình dạng tiêu chuẩn (xem tiêu chuẩn SMEMA), đất / mở |
| Hệ thống camera | Máy ảnh riêng biệt, lên / xuống hệ thống thị giác hình ảnh riêng biệt, định vị phù hợp hình học |
| Các thông số hoạt động của máy in thị lực tự động | |
| Độ chính xác lặp lại hiệu chuẩn hình ảnh | ± 12,5 microns (± 0,0005 ") @ 6 σ, Cp lớn hơn hoặc bằng 2,0 |
| Độ lặp lại in | ± 25 micrômét (± 0,001 ") @ 6 σ, Cp lớn hơn hoặc bằng 2,0 |
| thời gian lưu hành | Dưới 7,5 giây |
| Thay đổi thời gian | Dưới 5 phút |
| Thiết bị máy in Goode Hetian | |
| Yêu cầu về nguồn điện | AC220V ± 10%, 50 / 60HZ, 15A |
| Yêu cầu về khí nén | 4 ~ 6Kg / cm2, ống đường kính 10.0 |
| hệ điều hành | Windows XP |
| kích thước vật lý | 1150mm x 1440mm x 1480mm |
| Trọng lượng máy | 1000kg |
| Mô-đun kiểm soát nhiệt độ và độ ẩm (tùy chọn) | |
| Nhiệt độ môi trường xung quanh | 23 ± 3 ℃ |
| Độ ẩm tương đối | 45 ～ 70% RH4 |
Lò nướng Reflow CNSMT Thương hiệu Trung Quốc chất lượng cao- TSM800
| Mô hình | TSM-0802 / DS-800 | TSM-1003 / DS-1000 | TSM-1204 / DS-1200 | TSM-0802D / DS-800D | TSM-1003D / DS-1000D | TSM-1204D / DS-1200D |
| TSM-0802-N | TSM-1003-N | TSM-1204-N | TSM-0802D-N | TSM-1003D-N | TSM-1204D-N | |
| TSM-0802-X | TSM-1003-X | TSM-1204-X | TSM-0802D-X | TSM-1003D-X | TSM-1204D-X | |
| TSM-0802-NX | TSM-1003-NX | TSM-1204-NX | TSM-0802D-NX | TSM-1003D-NX | TSM-1204D-NX | |
| Đặc điểm kỹ thuật máy | ||||||
| Kích thước: L * W * H | 5250 * 1420 * 1520 | 6570 * 1420 * 1520 | 7735 * 1420 * 1520 | 5250 * 1635 * 1520 | 6570 * 15201635 * | 7735 * 1635 * 1520 |
| Trọng lượng (KG) | 2650/2950 | 2850/3150 | 3050/3350 | 2950/3250 | 3150/3450 | 3350/3650 |
| Vùng nhiệt độ | Trên cùng 8, dưới 8 / chiều dài3070 | Trên cùng 10. Dưới 10 / chiều dài 3890 | 12 trên cùng 12 đáy / chiều dài 4650 | Trên cùng 8, dưới 8 / chiều dài 3070 | Trên cùng 10. Đáy 10 / chiều dài 3890 | 12 trên cùng 12 đáy / chiều dài 4650 |
| Số vùng lạnh | Tbp2.Dưới cùng 0 / | Top3.BottomO / | Top4.BottomO / | Top2.BottomO / | Top 3.Đáy./ | Top4.BottomO / Top4.Bottom4 |
| ĐẦU 2.Dưới cùng 2 | Top 3.Đáy | Top4.Bottom4 | Đầu trang 2.Dưới cùng 2 | 1bp3.Đáy | ||
| Cấu trúc tấm chỉnh lưu vùng gia nhiệt | Tấm nhôm dày | |||||
| Phương pháp làm mát | Làm mát không khí trong nhà kính / tản nhiệt nước lạnh | |||||
| Hệ thống điều khiển | ||||||
| Yêu cầu về nguồn điện | 30 380V 50Hz | |||||
| Tổng công suất | 64KW / 67KW | 80KW / 83KW | 93KW / 97KW | 64KW / 67KW | 80KW / 83KW | 93KW / 97KW |
| Khởi động, công suất hoạt động bình thường | 30KW 9KW | 36KW 10KW | 40KW 11KW | 30KW 11KW | 36KW 12,5KW | 40KW 14KW |
| 32KW 10KW | 38KW 11KW | 42KW 12KW | 32KW 12KW | 35KW 13,5KW | 42KW 15KW | |
| Thời gian làm nóng | Khoảng 25 triệu | |||||
| Độ chính xác nhiệt độ | ± 1 ° C | |||||
| Phương pháp kiểm soát nhiệt độ | Điều khiển vòng kín PID + ổ SSR | |||||
| PCBL chênh lệch nhiệt độ bên | ± 1,5 ° C | |||||
| Lưu trữ thông số quy trình | Tự động lưu các hoạt động khác nhau và các bản ghi cảnh báo + thao tác thủ công để lưu các cài đặt thông số quy trình khác nhau | |||||
| Báo động bất thường | Độ lệch nhiệt độ tiêu chuẩn, độ lệch tốc độ và lỗi điều hòa không khí, âm thanh và ánh sáng cảnh báo mất điện lưới | |||||
| Báo động tắt máy | Chức năng cảnh báo tắt máy tiêu chuẩn | |||||
| Hệ thống giao thông | ||||||
| Cấu trúc đường sắt | Tổng thể hai giai đoạn | |||||
| Cấu trúc chuỗi | Khóa đơn 35B với sườn và chốt xích thép mangan mạ niken | |||||
| Chiều rộng tấm tối đa | 400mm (Tùy chọn 610mm) | 2-280mm (Tùy chọn 2-300mm) | ||||
| Phạm vi điều chỉnh chiều rộng đường ray | 50-400mm (Tùy chọn 50-610mm) | 50-280mm (Tùy chọn 50-300mm) | ||||
| Hướng vận chuyển | Lto R Tùy chọn R đến L) | |||||
| Hình thức cố định đường sắt | Cố định phía trước, tùy chọn phía sau cố định | Đường ray số 1 và đường ray số 4 được cố định, hai đường ray khác tùy chọn có thể được cố định. | ||||
| Tốc độ vận chuyển | 400 〜2000mm / phút | |||||
| Chiều cao tấm vận chuyển | 900 ± 15mm | |||||
| Hệ thống bôi trơn tự động | Chức năng làm đầy tự động và làm đầy bằng tay của chất bôi trơn tiêu chuẩn | |||||
| Hệ thống nitơ | ||||||
| Tiêu thụ nitơ | 20-25m3 / giờ @ 300-1000ppm | 25-30m3 / giờ @ 300-10OOppm | ||||
