Dây chuyền lắp ráp Samsung HANWHA SMD Dây băng tải 0,65MPa cho thiết bị gia dụng

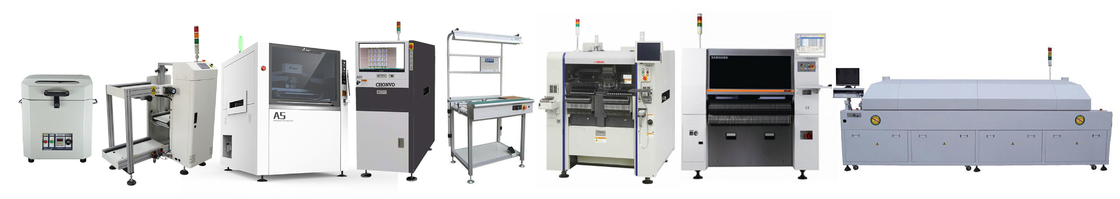

Dây chuyền lắp ráp Samsung / HANWHA SMT
Dây chuyền lắp ráp Samsung / HANWHA SMT là một trong những máy smt phổ biến nhất, CPH từ 40000 đến 200000 tùy thuộc vào yêu cầu của bạn và ngân sách của bạn.
CNSMT cung cấp cho bạn tất cả các cấp độ của dây chuyền lắp ráp Samsung / HANWHA smt tại Trung Quốc, với giá cả cạnh tranh và dịch vụ tốt cho bạn.
Samsung / HANWHA PICK chọn và đặt các thông số kỹ thuật của máy:
Máy định vị HANWHA Máy định vị Hanwha SM471plus / SM481plus / SM482plus / DECAN Máy định vị phù hợp cho:
1. Công nghiệp thiết bị gia dụng: điều hòa, tủ lạnh, máy giặt, bình nóng lạnh, bếp từ, v.v ...;
2. Công nghiệp ô tô: thiết bị ô tô, bộ nguồn ô tô, âm thanh ô tô, nguồn sáng ô tô, v.v ...;
3. Công nghiệp LED: Đèn LED, thiết bị chiếu sáng trong nhà, thiết bị chiếu sáng ngoài trời, chiếu sáng công nghiệp, ...;
4. Điện tử tiêu dùng: điện thoại di động, máy tính xách tay, PC, bộ cấp nguồn di động, bảng bảo vệ pin, thiết bị đeo thông minh, nhà thông minh, v.v.;
5. Tất cả các danh mục điện tử khác;
HANWHA Mounter Hanwha SM481plus
Định vị: camera bay + camera cố định (tùy chọn)
Số trục lắp: 10 trục x1 công xôn
Tốc độ lắp: 40.000 CPH (điều kiện tốt nhất)
Các thành phần tương ứng:
01005 ~ 42mm (H 15mm)
Kích thước PCB (mm):
460 (L) x 400 (W) 510 (L) x 460 (W) (tùy chọn)
610 (L) x 510 (W) (tùy chọn) 740 (L) x 460 (W) (tùy chọn)
Độ dày PCB: 0,38-4,2mm
Số khay nạp (tiêu chuẩn 8mm): 120ea / 112ea
Tiêu thụ năng lượng:
Nguồn điện AC200 / 208/220/240/380 / 415V (50 / 60HZ, 3Phase)
Tối đa 4,7kva
Tiêu thụ không khí 0,5-0,7MPa (5-7kgf / cm2) 160N / phút
Kích thước: 1.650 (L) x 1.680 (D) x 1.530 (H)
Trọng lượng: khoảng 1655kg
Máy in bút chì SMT tốc độ cao:
MÔ HÌNH CNSMT-ASE
|
Máy in dán hàn tự động Thông số kỹ thuật của máy: |
|
Mô hình Ase |
|
Khung màn hình Kích thước tối thiểu 370X370mm |
|
Kích thước tối đa 737X737mm |
|
Độ dày 25 ~ 40mm |
|
Kích thước tối thiểu PCB 50X50mm |
|
Kích thước tối đa PCB 400X340mm |
|
Độ dày PCB 0,4 ~ 6mm |
|
PCB Warpage Warpage ＜ 1% |
|
Chiều cao vận chuyển 900 ± 40mm |
|
Hướng vận chuyển Trái-Phải;Phải trái;Trái-trái;Đúng đúng |
|
Trái phải;phải trái;trái-trái;đúng đúng |
|
Tốc độ vận chuyển Tối đa 1500mm / S có thể lập trình |
|
Vị trí hội đồng quản trị |
|
Định vị PCB Hệ thống hỗ trợ Phương pháp hỗ trợ Ghim từ tính / Bảng điều chỉnh lên xuống / khối hỗ trợ |
|
bằng tay Từ tính * Kim / Có thể điều chỉnh * Bệ nâng / Khối đường viền |
|
Hệ thống kẹp Kẹp bên, vòi hút chân không, kẹp bên, vòi hút chân không |
|
Đầu in Hai đầu in có động cơ độc lập |
|
Hai động cơ kết hợp trực tiếp độc lập để điều khiển đầu in |
|
Tốc độ gạt 6 ~ 200mm / giây |
|
Điều khiển động cơ áp suất 0 ~ 15Kg |
|
Góc bóp 60 ° / 55 ° / 45 ° |
|
Loại vắt sổ Loại bóp thép không gỉ (Tiêu chuẩn), Bóp nhựa |
|
Tốc độ tách stencil 0,1 ~ 20mm / giây có thể lập trình |
|
Hệ thống làm sạch Khô, ướt, hút chân không (có thể lập trình) Khô, ướt, hút chân không |
|
Bảng Điều chỉnh phạm vi X: ± 10mm;Y: ± 10mm;θ: ± 2 ° |
|
Bảng điều chỉnh điều khiển |
|
Bảng điều khiển điều chỉnh động cơ tuyến tính |
|
Thông số máy Máy |
|
Độ chính xác vị trí lặp lại ± 0,01mm |
|
Độ chính xác in ± 0,025mm |
|
Thời gian chu kỳ <7 giây (Không bao gồm In & Làm sạch) |
|
Thời gian chuyển đổi sản phẩm <5Min |
|
Yêu cầu không khí 4,5 ~ 6Kg / cm2 |
|
Nguồn điện đầu vào AC: 220 ± 10%, 50 / 60HZ 1Φ 3KW |
|
Phương pháp điều khiển Điều khiển PC |
|
Kích thước máy 1220 (L) X1355 (W) X1500 (H) mm |
|
Trọng lượng máy Xấp xỉ: 1000Kg |
Lò nướng Reflow CNSMT Thương hiệu Trung Quốc chất lượng cao- TSM800
