Dây chuyền lắp ráp AC 200V YSM20W YAMAHA SMD 95000CPH Tiết kiệm năng lượng

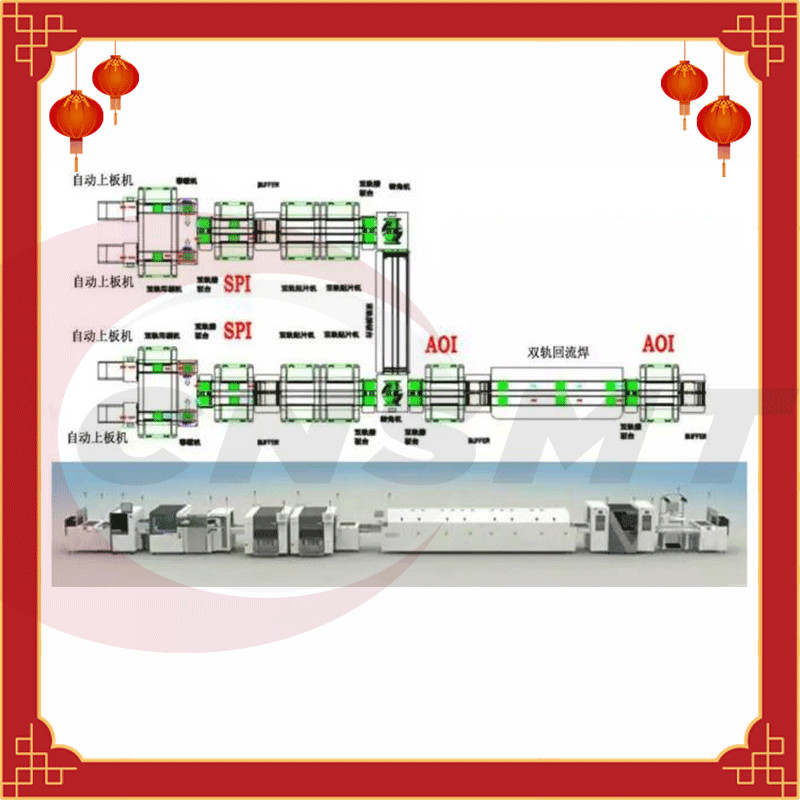

Dây chuyền lắp ráp YAMAHA YSM20R SMT
1. Một số yêu cầu chi tiết về bố trí nhà xưởng SMT
Sau khi định hướng chung của dây chuyền sản xuất được xác định, một số yêu cầu chi tiết đối với việc sản xuất thiết bị dây chuyền sản xuất SMT cần được xem xét, sau đó có thể xác định định hướng chính xác của dây chuyền sản xuất SMT và định hướng của các thiết bị phụ trợ khác.
Trước hết, những thứ phụ trợ theo yêu cầu của dây chuyền sản xuất SMT và yêu cầu định hướng cho từng khu vực:
Một.Khu vực đặt bình chữa cháy: bình chữa cháy cần được đặt xung quanh trụ và xung quanh nhà xưởng SMT, đặt đúng yêu cầu của quy định về phòng cháy chữa cháy.
b.Khu vực đặt xe giá: Hộp giá đỡ được sử dụng để sản xuất dây chuyền sản xuất SMT và thay thế dữ liệu khi mô hình được chuyển đổi.Để tạo điều kiện thuận lợi cho sản xuất và nâng cao sức mạnh thay thế vật liệu, cách tốt nhất là đặt giá đỡ gần máy định vị.
C.Khu vực đặt bàn chuẩn bị nguyên vật liệu: Bàn chuẩn bị nguyên liệu chủ yếu dùng cho công tác chuẩn bị nguyên liệu trong quá trình sản xuất và công tác chuẩn bị số liệu trước khi chuyển mô hình.Vì vậy, bàn chuẩn bị nguyên liệu nên đặt gần máy xếp, tốt nhất là cùng với xe giá.Rất thuận tiện để đặt nguyên liệu trực tiếp lên giá sau khi chuẩn bị nguyên liệu.
d.Khu vực đặt bàn nhỏ của trạm in: Bàn nhỏ của trạm in được sử dụng để đặt các vật dụng phụ của máy in trong sản xuất như giấy lau, thuốc hàn, cồn ... nên được đặt gần máy in. để dễ dàng truy cập và sử dụng.Sức sản xuất.
e.Khu vực đặt hồ hàn: Khu vực đặt hồ hàn bao gồm tủ lạnh bảo quản hồ hàn, máy trộn hồ hàn, tủ hâm nóng hồ hàn, v.v., có thể đặt xung quanh cột hoặc trong khu vực cố định xung quanh xưởng tùy theo yêu cầu của phân xưởng.Nhưng nó phải dễ dàng cho người vận hành để chọn và đặt.
f.Khu vực kiểm tra bằng mắt và khu vực sửa chữa phía sau lò: Để thuận tiện cho việc kiểm tra bằng mắt và sửa chữa bán sản phẩm sau khi hàn nóng chảy lại, thường đặt một bàn nhỏ phía sau lò để kiểm tra bằng mắt và sửa chữa sau lò.
g.Khu vực đặt màn chiếu: Khu vực đặt màn chiếu bao gồm tủ đặt màn chiếu, máy lau màn hình, các dụng cụ kiểm tra màn hình,… được sử dụng để bảo quản, vệ sinh và kiểm tra độ căng của màn hình.Đồng thời, khu vực nhận và đặt giấy nến trong sản xuất càng thuận tiện càng tốt.
h.Khu vực đặt chất thải: Rác thải trong sản xuất chủ yếu đến từ hai bộ phận, một là giấy không có bụi dùng trong hoạt động in, hai là khay chứa chất thải và dây đai thải do thay thế dữ liệu.Chất thải phát sinh ở hai bộ phận này nên được đặt riêng biệt và thu hồi cụ thể, đặc biệt là chất thải được sử dụng bởi máy in.Do đó, khu vực chất thải có thể được đặt xung quanh máy in hoặc máy xếp, hoặc khu vực đặt chất thải có thể được thiết lập bên cạnh cột để đặt riêng biệt.
tôi.Khu vực đặt Kanban: SMT Kanban bao gồm Kanban sản xuất và Kanban quản lý chất lượng, v.v., có thể được tập hợp và đặt ở lối vào và lối ra của phân xưởng, và một Kanban về trạng thái sản xuất của dây chuyền sản xuất được thiết lập ở đầu mỗi dây chuyền sản xuất để thuận tiện cho việc kiểm tra của người sản xuất và người xử lý.Bám sát hiện trạng sản xuất và hiện trạng chất lượng của phân xưởng SMT.
j.Khu vực sắp xếp sản phẩm: Sản phẩm được sản xuất gồm có hai phần, sản phẩm và bán sản phẩm.Hai phần này nên được tách biệt và phân biệt chặt chẽ để tránh mất trật tự.
k.Khu vực bảo quản phụ tùng SMT: Phụ tùng SMT bao gồm vòi phun, động cơ, dây curoa, xi lanh,… nên được đặt ở khu vực đặc biệt để thuận tiện cho việc tiếp cận trong quá trình sản xuất.
l.Khu vực nhiệt độ và độ ẩm: Để hiểu rõ hơn về điều kiện nhiệt độ và độ ẩm của phân xưởng SMT, theo quy mô của khu vực nhà xưởng, thiết lập một số khu vực đo nhiệt độ và độ ẩm thích hợp, thường đặt trên các cột hoặc tường xung quanh dây chuyền sản xuất .
m.Khu vực xưởng SMT làm việc: Để các nhân viên kỹ thuật và nhân viên quản lý có tay nghề cao làm việc tại chỗ trong xưởng SMT, để các kỹ năng và vấn đề quản lý gặp phải trong sản xuất có thể được giải quyết kịp thời nhằm đảm bảo sự vận hành trơn tru của dây chuyền sản xuất SMT.
n.Khu vực có biện pháp chống tĩnh điện: Những người vào xưởng SMT phải có khu vực có biện pháp chống tĩnh điện.Có thể khoanh vùng khu vực trước cửa xưởng gồm thay quần áo sơn tĩnh điện, giày dép, mũ nón, tủ đựng đồ của từng nhân viên.Ngoài ra, khu vực dành riêng cho việc kiểm tra vòng tĩnh điện nên được thiết lập ở lối vào của phân xưởng SMT, để mỗi nhân viên có thể thực hiện việc kiểm tra vòng tĩnh điện và ghi lại kết quả kiểm tra trước khi đi làm.
2. Tóm tắt
Về việc bố trí nhà máy SMT và phân bổ trách nhiệm nhân sự cho dây chuyền sản xuất SMT, cũng cần xem xét các yếu tố khác nhau như yêu cầu quy trình của sản phẩm, giá trị đầu ra của sản phẩm và hiệu suất của thiết bị.Lên kế hoạch theo tình hình thực tế!
YAMAHA YYSM20Wsự chỉ rõ:
1. Nó có thể hỗ trợ hiệu quả các hình thức sản xuất khác nhau trong một phạm vi lớn
2. Nó có bộ gắn bề mặt đa năng 95000CPH * nhanh nhất thế giới trong các sản phẩm cùng cấp
3. Một đầu đặt duy nhất đạt được tốc độ cao và tính linh hoạt đồng thời, cung cấp một giải pháp lý tưởng
4. Một loạt các thành phần có thể được gắn kết và thực hiện cụ thể của "Limitless EXpansion" (mở rộng không giới hạn)
5. Nhiều chức năng như cấu hình tiêu chuẩn để đảm bảo vị trí chất lượng cao · Thiết bị cho ăn linh hoạt cao
6. Hỗ trợ giao thông đường đôi
| YAMAHA YSM20W |
| Kích thước bảng mục tiêu: mô hình băng tải hai tầng (chỉ dành cho mô hình có hai chùm trên trục X) |
| Khi gửi một bảng: L810 × W724 đến L50 × W50 |
| Khi chuyển hai bảng: L380 × W724 ～ L50 × W50 |
| Mô hình một ray: L810 × W742 ～ L50 × W50 |
| Mô hình đường đôi: L810 × W356 ～ L50 × W50 |
| Mô hình đường đôi truyền các chiều rộng khác nhau: L810 × W662 |
| Khả năng lắp đặt: đầu gắn đa năng (HM) tốc độ cao × 290.000CPH (trong điều kiện tốt nhất của công ty chúng tôi) |
| Độ chính xác lắp: ± 0,035mm (± 0,025mm) Cpk ≧ 1,0 (3σ) |
| Đầu định vị YAMAHA Yamaha YSM20, các thành phần có thể được đặt: |
| Đầu định vị đa năng (HM) tốc độ cao: 03015 ～ 45 × 45mm L100mm, chiều cao dưới 15mm |
| ※ Tùy thuộc vào chiều cao và kích thước của thành phần, có thể cần một máy ảnh đa tầm nhìn (cấu hình tùy chọn) |
| Xe tiếp nhiên liệu một lần: lên đến 128 (được chuyển đổi bằng băng 8mm) |
| Bộ thay pallet: 30 tờ (loại cố định) 10 tờ (loại vận chuyển) |
| Đặc điểm kỹ thuật nguồn: AC ba pha 200/208/220/240/380/400/416V ± 10% 50 / 60Hz |
| Nguồn không khí cung cấp: trên 0,45MPa, yên tĩnh và khô ráo |
| Kích thước: L 1,374 × W 1,857 × H1,445mm (trừ phần nhô ra) |
| Trọng lượng khoảng 2.100kg |
| YAMAHA Yamaha YSM20 sản phẩm gắn thông thường |
| 1. Đèn LED: Đèn LED bóng tròn, đèn LED chiếu điểm, đèn LED ô tô, đèn LED âm trần, v.v. |
| 2. Hạng mục chiếu sáng: Đèn LED thanh rửa tường, ống kỹ thuật số, ống chắn, đèn LED cầu vồng, v.v. |
| 3. Màn hình: Màn hình gắn trên bề mặt LED, mô-đun LED, v.v. |
| 4. Đèn LED công suất cao: LED hầm, đèn đường, đèn sân khấu, đèn ô tô, đèn LED để bàn, mặt phẳng 1W ～ 3W, mặt cầu, đèn LED hai phương thức, v.v. |
| 5. Sản phẩm điện tử: bo mạch chủ máy tính, bo mạch chủ MP3, bo mạch chủ cấp nguồn, bo mạch nguồn đèn LED, bộ nguồn LED, trình điều khiển LED, mô-đun LED, màn hình LED, v.v. |
| 6. Thích hợp cho các sản phẩm LED có kích thước 810X490MM, máy bay không người lái và các sản phẩm công nghệ cao cấp khác |
| Đặc điểm tiêu thụ năng lượng của YAMAHA |
| Máy định vị dòng YSM sử dụng công nghệ mới nhất và nguồn điện của toàn bộ máy là 1,1 kilowatt. |
| Ví dụ, mức tiêu thụ điện công nghiệp là 1 nhân dân tệ / kWh, và nó được tính bằng cách làm việc 24 giờ một ngày, và 5 năm là đơn vị tính. |
| Nguồn điện của máy định vị là 1,1 kW 1,1 × 24 × 365 × 5 năm |
Máy in bút chì SMT tốc độ cao:
MÔ HÌNH CNSMT-A5
Thiết kế nhân bản
● Phạm vi ứng dụng rộng và tính linh hoạt mạnh mẽ
● Hệ thống làm sạch tự động kiểu phun độc đáo
● Cấu trúc giấy lau tiết kiệm năng lượng và tiết kiệm
● Hệ thống xử lý hình ảnh độc đáo
● Chế độ sản xuất in ấn thông minh
● Phạm vi in: 400 * 340mm / 510 * 340mm
● Áp dụng nền tảng liên kết ba trục UVW phổ quát quốc tế
● Kích thước máy: 1220X1355X1500mm
● Tùy chọn máy: chức năng đóng hộp tự động phát hiện ngăn chặn lỗ stencil tự động chức năng phân phối keo tự động chức năng phản hồi áp suất ép chức năng tự động MSE / SPI trực tuyến chức năng nhiệt độ và độ ẩm tự động
Lò nướng Reflow CNSMT Thương hiệu Trung Quốc chất lượng cao- TSM800
| Mô hình | TSM-0802 / DS-800 | TSM-1003 / DS-1000 | TSM-1204 / DS-1200 | TSM-0802D / DS-800D | TSM-1003D / DS-1000D | TSM-1204D / DS-1200D |
| TSM-0802-N | TSM-1003-N | TSM-1204-N | TSM-0802D-N | TSM-1003D-N | TSM-1204D-N | |
| TSM-0802-X | TSM-1003-X | TSM-1204-X | TSM-0802D-X | TSM-1003D-X | TSM-1204D-X | |
| TSM-0802-NX | TSM-1003-NX | TSM-1204-NX | TSM-0802D-NX | TSM-1003D-NX | TSM-1204D-NX | |
| Đặc điểm kỹ thuật máy | ||||||
| Kích thước: L * W * H | 5250 * 1420 * 1520 | 6570 * 1420 * 1520 | 7735 * 1420 * 1520 | 5250 * 1635 * 1520 | 6570 * 15201635 * | 7735 * 1635 * 1520 |
| Trọng lượng (KG) | 2650/2950 | 2850/3150 | 3050/3350 | 2950/3250 | 3150/3450 | 3350/3650 |
| Vùng nhiệt độ | Trên cùng 8, dưới 8 / chiều dài3070 | Trên cùng 10. Dưới 10 / chiều dài 3890 | 12 trên cùng 12 đáy / chiều dài 4650 | Trên cùng 8, dưới 8 / chiều dài 3070 | Trên cùng 10. Đáy 10 / chiều dài 3890 | 12 trên cùng 12 đáy / chiều dài 4650 |
| Số vùng lạnh | Tbp2.Dưới cùng 0 / | Top3.BottomO / | Top4.BottomO / | Top2.BottomO / | Top 3.Đáy./ | Top4.BottomO / Top4.Bottom4 |
| ĐẦU 2.Dưới cùng 2 | Top 3.Đáy | Top4.Bottom4 | Đầu trang 2.Dưới cùng 2 | 1bp3.Đáy | ||
| Cấu trúc tấm chỉnh lưu vùng gia nhiệt | Tấm nhôm dày | |||||
| Phương pháp làm mát | Làm mát không khí trong nhà kính / tản nhiệt nước lạnh | |||||
| Hệ thống điều khiển | ||||||
| Yêu cầu về nguồn điện | 30 380V 50Hz | |||||
| Tổng công suất | 64KW / 67KW | 80KW / 83KW | 93KW / 97KW | 64KW / 67KW | 80KW / 83KW | 93KW / 97KW |
| Khởi động, công suất hoạt động bình thường | 30KW 9KW | 36KW 10KW | 40KW 11KW | 30KW 11KW | 36KW 12,5KW | 40KW 14KW |
| 32KW 10KW | 38KW 11KW | 42KW 12KW | 32KW 12KW | 35KW 13,5KW | 42KW 15KW | |
| Thời gian làm nóng | Khoảng 25 triệu | |||||
| Độ chính xác nhiệt độ | ± 1 ° C | |||||
| Phương pháp kiểm soát nhiệt độ | Điều khiển vòng kín PID + ổ SSR | |||||
| PCBL chênh lệch nhiệt độ bên | ± 1,5 ° C | |||||
| Lưu trữ thông số quy trình | Tự động lưu các hoạt động khác nhau và các bản ghi cảnh báo + thao tác thủ công để lưu các cài đặt thông số quy trình khác nhau | |||||
| Báo động bất thường | Độ lệch nhiệt độ tiêu chuẩn, độ lệch tốc độ và lỗi điều hòa không khí, âm thanh và ánh sáng cảnh báo mất điện lưới | |||||
| Báo động tắt máy | Chức năng cảnh báo tắt máy tiêu chuẩn | |||||
| Hệ thống giao thông | ||||||
| Cấu trúc đường sắt | Tổng thể hai giai đoạn | |||||
| Cấu trúc chuỗi | Khóa đơn 35B với sườn và chốt xích thép mangan mạ niken | |||||
| Chiều rộng tấm tối đa | 400mm (Tùy chọn 610mm) | 2-280mm (Tùy chọn 2-300mm) | ||||
| Phạm vi điều chỉnh chiều rộng đường ray | 50-400mm (Tùy chọn 50-610mm) | 50-280mm (Tùy chọn 50-300mm) | ||||
| Hướng vận chuyển | Lto R Tùy chọn R đến L) | |||||
| Hình thức cố định đường sắt | Cố định phía trước, tùy chọn phía sau cố định | Đường ray số 1 và đường ray số 4 được cố định, hai đường ray khác tùy chọn có thể được cố định. | ||||
| Tốc độ vận chuyển | 400 〜2000mm / phút | |||||
| Chiều cao tấm vận chuyển | 900 ± 15mm | |||||
| Hệ thống bôi trơn tự động | Chức năng làm đầy tự động và làm đầy bằng tay của chất bôi trơn tiêu chuẩn | |||||
| Hệ thống nitơ | ||||||
| Tiêu thụ nitơ | 20-25m3 / giờ @ 300-1000ppm | 25-30m3 / giờ @ 300-10OOppm | ||||
