Hanwha Samsung SM482 PLUS SMT Smd Dây chuyền sản xuất chống tĩnh điện

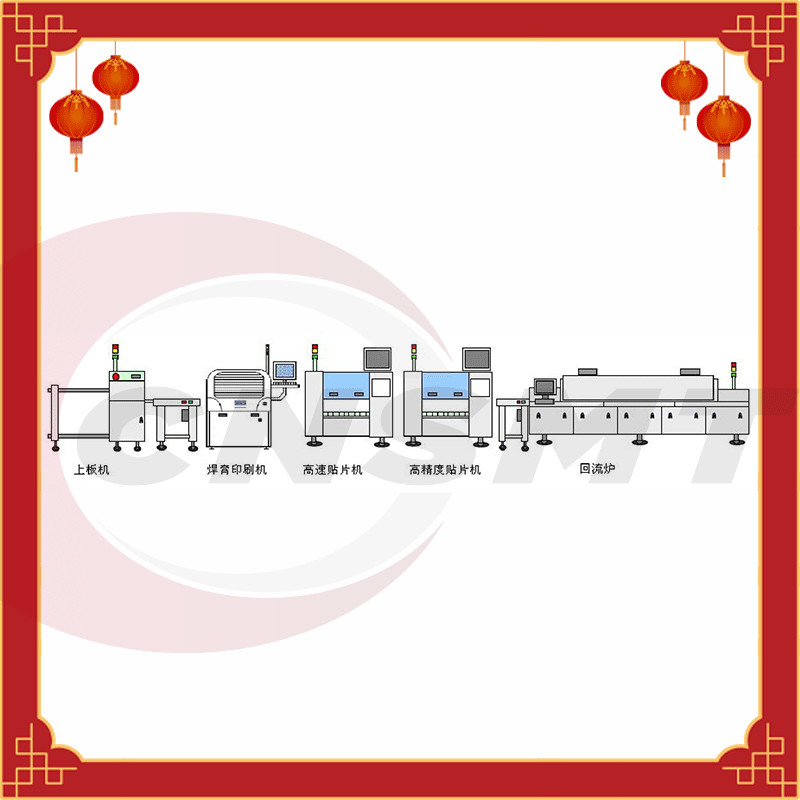

Dây chuyền lắp ráp Samsung / Hanwha SM482 / PLUS SMT
Dây chuyền lắp ráp Samsung / Hanwha SM482 / PLUS SMT là dây chuyền sản xuất smt tốc độ cao, chúng tôi cung cấp dây chuyền lắp ráp máy SMT samsung sm482 mới và đã qua sử dụng của bạn.
Cả máy mới và máy đã qua sử dụng đều hoạt động tốt và máy in hàn là máy in tự động, máy in stencil hoàn toàn tự động của thương hiệu Trung Quốc, chúng tôi cũng có máy in nhãn hiệu DEK MPM cho bạn, lò nung lại là nhãn hiệu mới của riêng chúng tôi, cũng có máy in và các nhãn hiệu khác cho bạn chọn.
Phân tích giải pháp lập kế hoạch phân xưởng dây chuyền sản xuất SMT
Yêu cầu phân xưởng được coi là đáp ứng các yêu cầu sau:
a, Yêu cầu chống tĩnh điện trên nền, (sàn epoxy còn PVC thì tự kiểm tra thông tin, PVC đẹp và bền hơn);
b.Xem xét các yêu cầu về khả năng chịu tải của mặt đất theo yêu cầu thiết bị (chủ yếu là thiết bị in hàn dán, hỏi các nhà sản xuất thiết bị và nhà quy hoạch nhà máy);
C.Phù hợp với các yêu cầu về kiểm soát nhiệt độ và độ ẩm trong nhà xưởng SMT, trần có thể được xử lý phù hợp để giảm chi phí làm mát không khí.(chung toi 3,0 m, quan trong kho co nhu cau hay khong);
d.Nhu cầu điện / khí của thiết bị (không khí / nitơ), xử lý khí thải, v.v. Và nguyên liệu / hướng đường ống.Không gian dự trữ, vv Yêu cầu về thông gió của thiết bị;
e.Để đáp ứng các yêu cầu về chiếu sáng, có nên sử dụng đèn tiết kiệm năng lượng, chẳng hạn như T5 thay vì T8 hay không.Ít nhất 300LUX;
f.Yêu cầu về chữa cháy, cần có các ngăn, xem xét việc chữa cháy.
2. Thiết bị dây chuyền sản xuất SMT có kế hoạch
Kế hoạch là lắp đặt mới hai dây chuyền sản xuất SMT giống hệt nhau, bổ sung: máy in hàn / máy định vị / lò nung lại.
Chiều rộng tối đa của thiết bị trong dây chuyền sản xuất là 2,0 mét và tổng chiều dài của tất cả các thiết bị là 17 mét.Xem xét việc lập kế hoạch tiếp theo và thêm một dây chuyền sản xuất (thiết bị thân dây chuyền cũng tương tự).
Một.Thiết bị SMT nên tránh các cột thẳng đứng và duy trì một khoảng thời gian nhất định với chúng.Khoảng thời gian dành cho thiết bị đi qua ít nhất một toa xe trung chuyển sau khi đã được chất đầy vật liệu;
b.Khung bên ngoài của thiết bị SMT cần được phân biệt bằng vạch ngang ngựa vằn.Khoảng cách giữa ngựa vằn băng qua và thiết bị là thiết bị phải kéo dài hơn 50 cm sau khi thiết bị được chất đầy vật liệu;
C.Khoảng cách tốt nhất giữa hai dây chuyền sản xuất là từ 1,2 mét trở lên giữa các khung bên ngoài;
d.Khu vực kiểm tra và sửa chữa thường được lên kế hoạch ở cuối dây chuyền và các nhân viên kiểm tra chất lượng có thể tiến hành kiểm tra ngẫu nhiên ở cuối dây chuyền.
Dựa trên những cân nhắc ở trên, chiều dài của mỗi dây chuyền sản xuất phải ít nhất là 17 mét (bất kể điều kiện của lối đi đầu dây chuyền và khu vực kanban cuối dây chuyền), và chiều rộng phải lớn hơn 3 mét (vị trí đặt máy có vật liệu hai mặt).
Samsung / HANWHA SM482 cộngPICK chọn và đặt các thông số kỹ thuật của máy:
Hanwha Mounter SM482 Plus
Kích thước PCB: 460 (L) x 400 (W)
Phần tử nhỏ nhất: 01005 ~ 55mm (H 15mm)
Trạm Feida: 120ea / 112ea
Tốc độ lắp: 30.000 CPH
Tổng quan về sản phẩm: Máy xếp Hanwha SM482 Plus, kích thước PCB: 460 (L) x 400 (W), thành phần nhỏ nhất: 01005 ~ 55mm (H 15mm), trạm trung chuyển: 120ea / 112ea, tốc độ đặt: 30.000 CPH, Trọng lượng: 1600KG.
Máy in bút chì SMT tốc độ cao:
MÔ HÌNH CNSMT-A5
Thiết kế nhân bản
● Phạm vi ứng dụng rộng và tính linh hoạt mạnh mẽ
● Hệ thống làm sạch tự động kiểu phun độc đáo
● Cấu trúc giấy lau tiết kiệm năng lượng và tiết kiệm
● Hệ thống xử lý hình ảnh độc đáo
● Chế độ sản xuất in ấn thông minh
● Phạm vi in: 400 * 340mm / 510 * 340mm
● Áp dụng nền tảng liên kết ba trục UVW phổ quát quốc tế
● Kích thước máy: 1220X1355X1500mm
● Tùy chọn máy: chức năng đóng hộp tự động phát hiện ngăn chặn lỗ stencil tự động chức năng phân phối keo tự động chức năng phản hồi áp suất ép chức năng tự động MSE / SPI trực tuyến chức năng nhiệt độ và độ ẩm tự động
Lò nướng Reflow CNSMT Thương hiệu Trung Quốc chất lượng cao- TSM800
| Mô hình | TSM-0802 / DS-800 | TSM-1003 / DS-1000 | TSM-1204 / DS-1200 | TSM-0802D / DS-800D | TSM-1003D / DS-1000D | TSM-1204D / DS-1200D |
| TSM-0802-N | TSM-1003-N | TSM-1204-N | TSM-0802D-N | TSM-1003D-N | TSM-1204D-N | |
| TSM-0802-X | TSM-1003-X | TSM-1204-X | TSM-0802D-X | TSM-1003D-X | TSM-1204D-X | |
| TSM-0802-NX | TSM-1003-NX | TSM-1204-NX | TSM-0802D-NX | TSM-1003D-NX | TSM-1204D-NX | |
| Đặc điểm kỹ thuật máy | ||||||
| Kích thước: L * W * H | 5250 * 1420 * 1520 | 6570 * 1420 * 1520 | 7735 * 1420 * 1520 | 5250 * 1635 * 1520 | 6570 * 15201635 * | 7735 * 1635 * 1520 |
| Trọng lượng (KG) | 2650/2950 | 2850/3150 | 3050/3350 | 2950/3250 | 3150/3450 | 3350/3650 |
| Vùng nhiệt độ | Trên cùng 8, dưới 8 / chiều dài3070 | Trên cùng 10. Dưới 10 / chiều dài 3890 | 12 trên cùng 12 đáy / chiều dài 4650 | Trên cùng 8, dưới 8 / chiều dài 3070 | Trên cùng 10. Đáy 10 / chiều dài 3890 | 12 trên cùng 12 đáy / chiều dài 4650 |
| Số vùng lạnh | Tbp2.Dưới cùng 0 / | Top3.BottomO / | Top4.BottomO / | Top2.BottomO / | Top 3.Đáy./ | Top4.BottomO / Top4.Bottom4 |
| ĐẦU 2.Dưới cùng 2 | Top 3.Đáy | Top4.Bottom4 | Đầu trang 2.Dưới cùng 2 | 1bp3.Đáy | ||
| Cấu trúc tấm chỉnh lưu vùng gia nhiệt | Tấm nhôm dày | |||||
| Phương pháp làm mát | Làm mát không khí trong nhà kính / tản nhiệt nước lạnh | |||||
| Hệ thống điều khiển | ||||||
| Yêu cầu về nguồn điện | 30 380V 50Hz | |||||
| Tổng công suất | 64KW / 67KW | 80KW / 83KW | 93KW / 97KW | 64KW / 67KW | 80KW / 83KW | 93KW / 97KW |
| Khởi động, công suất hoạt động bình thường | 30KW 9KW | 36KW 10KW | 40KW 11KW | 30KW 11KW | 36KW 12,5KW | 40KW 14KW |
| 32KW 10KW | 38KW 11KW | 42KW 12KW | 32KW 12KW | 35KW 13,5KW | 42KW 15KW | |
| Thời gian làm nóng | Khoảng 25 triệu | |||||
| Độ chính xác nhiệt độ | ± 1 ° C | |||||
| Phương pháp kiểm soát nhiệt độ | Điều khiển vòng kín PID + ổ SSR | |||||
| PCBL chênh lệch nhiệt độ bên | ± 1,5 ° C | |||||
| Lưu trữ thông số quy trình | Tự động lưu các hoạt động khác nhau và các bản ghi cảnh báo + thao tác thủ công để lưu các cài đặt thông số quy trình khác nhau | |||||
| Báo động bất thường | Độ lệch nhiệt độ tiêu chuẩn, độ lệch tốc độ và lỗi điều hòa không khí, âm thanh và ánh sáng cảnh báo mất điện lưới | |||||
| Báo động tắt máy | Chức năng cảnh báo tắt máy tiêu chuẩn | |||||
| Hệ thống giao thông | ||||||
| Cấu trúc đường sắt | Tổng thể hai giai đoạn | |||||
| Cấu trúc chuỗi | Khóa đơn 35B với sườn và chốt xích thép mangan mạ niken | |||||
| Chiều rộng tấm tối đa | 400mm (Tùy chọn 610mm) | 2-280mm (Tùy chọn 2-300mm) | ||||
| Phạm vi điều chỉnh chiều rộng đường ray | 50-400mm (Tùy chọn 50-610mm) | 50-280mm (Tùy chọn 50-300mm) | ||||
| Hướng vận chuyển | Lto R Tùy chọn R đến L) | |||||
| Hình thức cố định đường sắt | Cố định phía trước, tùy chọn phía sau cố định | Đường ray số 1 và đường ray số 4 được cố định, hai đường ray khác tùy chọn có thể được cố định. | ||||
| Tốc độ vận chuyển | 400 〜2000mm / phút | |||||
| Chiều cao tấm vận chuyển | 900 ± 15mm | |||||
| Hệ thống bôi trơn tự động | Chức năng làm đầy tự động và làm đầy bằng tay của chất bôi trơn tiêu chuẩn | |||||
| Hệ thống nitơ | ||||||
| Tiêu thụ nitơ | 20-25m3 / giờ @ 300-1000ppm | 25-30m3 / giờ @ 300-10OOppm | ||||
Thông tin công ty
CNSMT là nhà sản xuất và phụ trợ hàng đầu cho các máy SMT và Giải pháp với hơn 10 năm kinh nghiệm tại Trung Quốc.Và chúng tôi cũng có thể làm OEM & ODM cho các thương nhân SMT, chúng tôi có rất nhiều nguồn trong lĩnh vực SMT, ngay cả khi bạn cần thiết bị SMT đã qua sử dụng hoặc mới hoặc các bộ phận khác, chúng tôi có thể giúp bạn có được những chiếc máy chất lượng tốt nhất và chi phí cạnh tranh.
Những gì chúng ta có thể làm cho bạn:
※ Chúng tôi có nhà máy riêng sản xuất thiết bị và thiết bị SMT
※ Chúng tôi có một đội ngũ kỹ sư kỹ thuật chuyên nghiệp để sản xuất máy móc
※ Chúng tôi có thể tùy chỉnh nhiều loại máy SMT cho bạn theo yêu cầu của bạn
※ Chúng tôi mua và bán các thiết bị SMT đã qua sử dụng và mới trên toàn thế giới
※ Chúng tôi cung cấp cho bạn các dòng máy SMT đầy đủ và xuất khẩu ra toàn thế giới
※ Trở thành đối tác Trung Quốc đáng tin cậy nhất cho bạn.
Câu hỏi thường gặp:
1. bạn là nhà máy?
Có, chúng tôi là nhà cung cấp tập trung vào kiểm soát độ ẩm trong 14 năm.
2. Bạn có thể gửi email cho danh mục?
Có, chúng tôi có thể gửi cho bạn qua email với toàn bộ danh mục.
3. Làm thế nào để đặt hàng trực tuyến?
Xác nhận sản phẩm (số lượng, giá cả, thanh toán, vận chuyển, v.v.) --- chờ email --- xác nhận đơn hàng --- thanh toán ban đầu --- kết thúc sản xuất --- thanh toán số dư --- vận chuyển
* nhấp để tìm hiểu về đảm bảo thương mại
4. những gì về cách thanh toán?
Đặt cọc 30%, số dư thanh toán trước khi giao hàng - số tiền> 5.000 USD
100% tiền gửi - số tiền <5.000 USD
5. những gì là cách vận chuyển và thời gian?
Chúng tôi đề nghị gửi bằng đường biển để có được mức giá rẻ nhất, ngày hành trình đến Châu Mỹ khoảng 30 ~ 40 ngày, đến Châu Âu 25 ~ 30 ngày, đến Châu Á và Austrilia 7 ~ 15 ngày.Nhấn vào đây để biết thời gian chính xác.
6. những gì các mục bảo hành?
Thời gian bảo hành thông thường là 12 tháng, nếu quý khách muốn kéo dài thời gian bảo hành lên 24 tháng giá trị sẽ cộng thêm 10% đơn hàng của quý khách.
7. Tôi có thể đến thăm nhà máy của bạn?
Có chắc chắn, chào mừng bạn đến thăm nhà máy của chúng tôi để có được nhiều lợi nhuận hơn.
8. Làm thế nào để liên hệ với nhà máy của bạn?
Gửi yêu cầu trong biểu mẫu dưới đây hoặc gửi thư hoặc gọi điện để chọn theo cách của bạn.Bấm vào đây
9. Bạn có thể tùy chỉnh sản phẩm?
Có, chúng tôi có thể tùy chỉnh bất kỳ sản phẩm theo yêu cầu của khách hàng.
10. Những điều khoản thanh toán bạn đang làm?
PayPal, West Union, T / T, (thanh toán trước 100%.)
11. Lô hàng nào có sẵn?
Bằng đường biển, bằng đường hàng không, chuyển phát nhanh hoặc theo yêu cầu của bạn.
12. Nước nào bạn đã được xuất khẩu?
Chúng tôi đã được xuất khẩu sang nhiều quốc gia, hầu hết trên khắp thế giới, như Malaysia, Việt Nam, Thái Lan, Hoa Kỳ, Pháp, Tây Ban Nha, Mexico, Dubai, Nhật Bản, Hàn Quốc, Đức, Porland, v.v.
