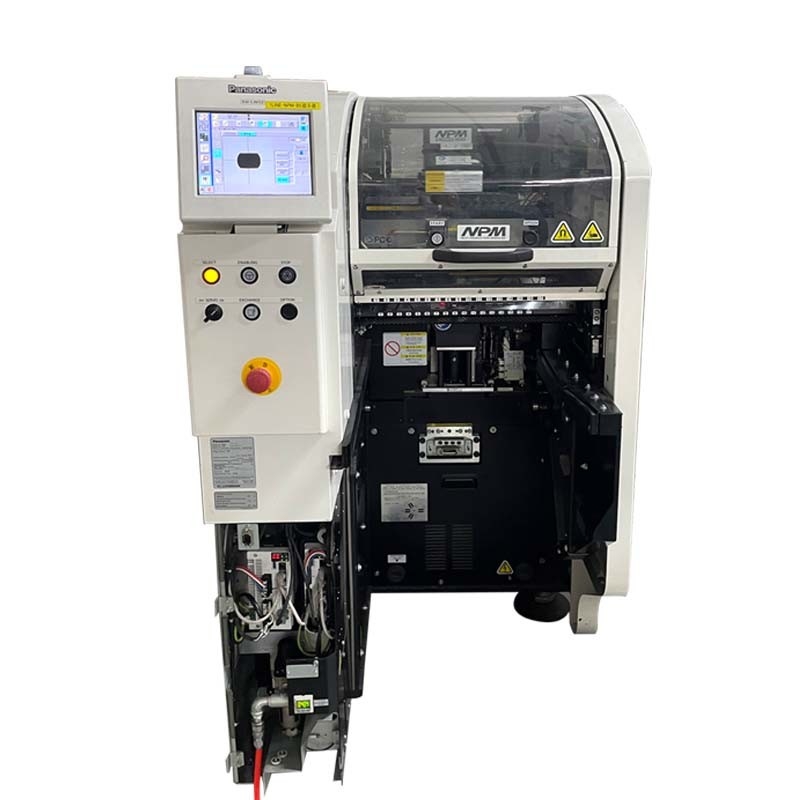

máy chọn và đặt panasonic npm-d d2 d3

Model: NPM-D3

Kích thước bảng (mm)*1:
Làn kép: L50×W50～L510×W300
Làn đơn: L50×W50～L510×W590
Thời gian chuyển đổi bảng:
Làn kép: 0 giây*Không thể là 0 giây khi thời gian chu kỳ dưới 3,6 giây.
Một làn: 3,6 giây*Khi sử dụng thông số băng tải loại ngắn.
Nguồn điện: 3 pha AC200, 220, 380, 400, 420, 480V, 2.7kVA
Cấp khí*2: 0,5MPa, 100L/phút (ANR)
Kích thước thiết bị (mm)2: W832×D2652×H14443*4
Trọng lượng: 1680kg (Chỉ thiết bị chính; có thể thay đổi tùy theo các bộ phận tùy chọn)
Tùy chọn đầu vị trí:

Đầu 16 vòi nhẹ (có 2 cần) - BẬT Chế độ sản xuất cao
Tốc độ đặt: 84.000 CPH (0,043 giây/thành phần)
IPC9850: 63.300 CPH*5
Độ chính xác của vị trí (Cpk≧1): ±40μm/thành phần
Kích thước linh kiện (mm): Chip 0402*7～L6×W6×T3
Cung cấp linh kiện:

Chiều rộng băng: 8/56mm
Băng 8 mm: Tối đa 68 làn (với bộ nạp cuộn đơn mỏng 8 mm và bộ nạp cuộn kép, cuộn nhỏ)
Tùy chọn đầu vị trí:

Đầu 16 vòi nhẹ (có 2 cần) - TẮT Chế độ sản xuất cao
Tốc độ đặt: 76.000 CPH (0,047 giây/thành phần)
IPC9850: 57.800 CPH*5
Độ chính xác của vị trí (Cpk≧1): ±30μm/thành phần (±25μm/thành phần*6)
Kích thước linh kiện (mm): chip 030*7～L6×W6×T3
Tùy chọn đầu vị trí:

Đầu 12 vòi (có 2 cần)
Tốc độ đặt: 69.000 CPH (0,052 giây/thành phần)
IPC9850: 50.700 CPH*5
Độ chính xác của vị trí (Cpk≧1): ±30μm/thành phần
Kích thước linh kiện (mm): chip 0402*7～L12×W12×T6.5
Tùy chọn đầu vị trí:

Đầu 8 vòi (có 2 cần)
Tốc độ đặt: 43.000 CPH (0,084 giây/thành phần)
Độ chính xác của vị trí (Cpk≧1): ±30μm/QFP 12mm/32mm, ±50μm/QFP dưới 12mm
Kích thước linh kiện (mm): Chip 0603～L100×W90×T28
Thanh: Tối đa.8 làn, Khay: Max.20 (kèm 1 khay nạp)
Tùy chọn đầu vị trí:

Đầu 2 vòi (có 2 cần)
Tốc độ đặt: 11.000 CPH (0,327 giây/thành phần)
IPC9850: 8.500 CPH (0,423 giây/QFP)
Chiều rộng băng: 8/56/72/88/104mm

Máy lắp mô-đun tốc độ cao Panasonic NPM-D3 có các đặc điểm hiệu suất sau:

Năng suất cao trên một đơn vị diện tích: Thông qua dây chuyền sản xuất lắp ráp vật lý toàn diện, đạt được sản lượng lắp đặt và kiểm tra cao, đồng thời nâng cao hiệu quả sản xuất.

Tính linh hoạt của hệ thống: Khách hàng có thể tự do lựa chọn dây chuyền sản xuất thực tế theo nhu cầu của mình và tự do đặt vị trí của đầu làm việc thông qua chức năng cắm và chạy.

Chức năng quản lý hệ thống: Thực hiện quản lý tổng thể dây chuyền sản xuất, phân xưởng, nhà máy thông qua phần mềm hệ thống, bao gồm giám sát động và hỗ trợ sản xuất theo kế hoạch.

Nhiều tùy chọn lắp: NPM-D3 đi kèm với 16 đầu gắn vòi nhẹ, 12 đầu gắn vòi, 8 đầu gắn vòi và 2 đầu gắn vòi, có thể lựa chọn theo nhu cầu của bạn.

Chức năng in rãnh kép: NPM-D3 hỗ trợ in rãnh kép và được kết nối trực tiếp với máy mô-đun rãnh kép NPM-D3 ở mặt trước in.

Tính năng phần mềm hệ thống: NPM-D3 được trang bị nhiều chức năng phần mềm hệ thống khác nhau, bao gồm hệ thống điều khiển chiều cao lắp đặt, hệ thống hướng dẫn vận hành, hệ thống APC, tùy chọn hiệu chỉnh bộ phận, tùy chọn cắt máy tự động và tùy chọn giao tiếp phía trên.

Dây chuyền sản xuất đa chức năng: Sử dụng băng chuyền kép, các loại chất nền khác nhau có thể được trộn lẫn và sản xuất trong cùng một dây chuyền sản xuất.

Nhìn chung, máy lắp đặt mô-đun tốc độ cao Panasonic NPM-D3 có các đặc điểm về năng suất sản xuất cao, độ chính xác cao, linh hoạt và linh hoạt, cung cấp các giải pháp lắp đặt hiệu quả.
