Máy chọn và đặt Ysm20r Yamaha Smt Pcb 0.45MPa 400v 3 pha

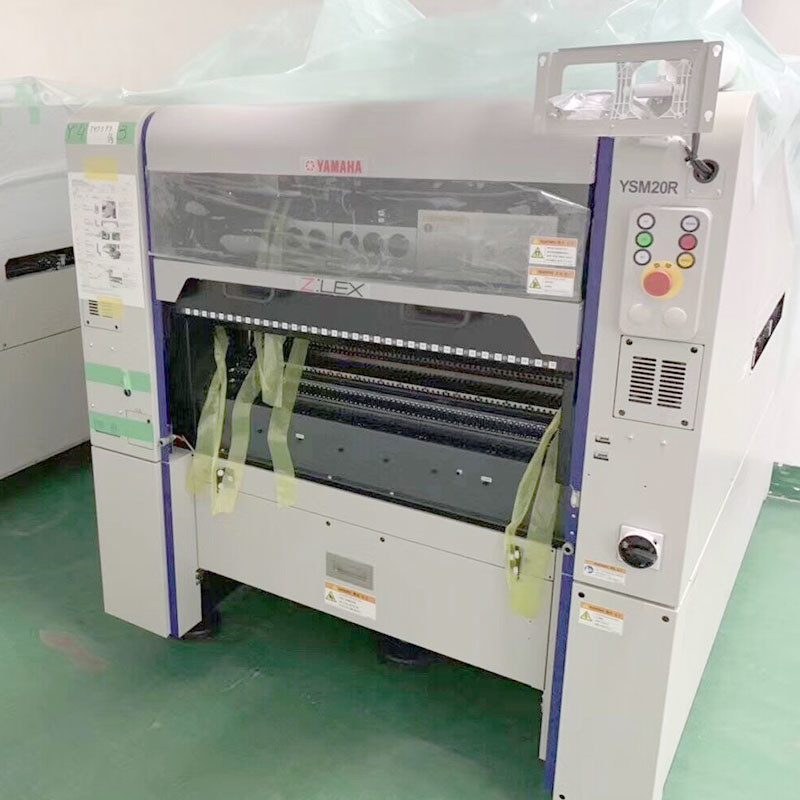

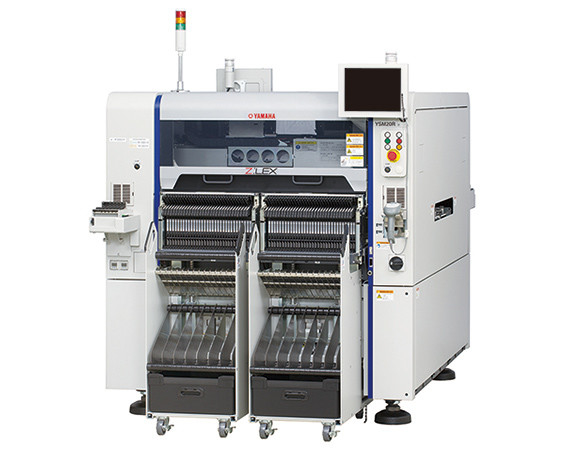

Máy chọn và đặt YAMAHA YSM20R-CNSMT
CNSMT là nhà cung cấp SMT đáng tin cậy, đáng tin cậy và đáng tin cậy nhất ở Thâm Quyến Trung Quốc.Chúng tôi có 10 năm kinh nghiệm trong ngành nói trên, điều này mang lại cho chúng tôi lợi thế so với các nhà cung cấp SMT khác xung quanh.
Công ty của chúng tôi được hỗ trợ bởi các chuyên gia có tay nghề cao, những người hiểu rõ các máy SMT vào và ra.Chúng tôi cũng có một đội ngũ chuyên nghiệp chăm sóc tất cả các đơn đặt hàng của khách hàng để đảm bảo chất lượng hàng đầu và giao hàng nhanh chóng mọi lúc.
CNSMT có uy tín cao về dịch vụ khách hàng tốt và giao hàng nhanh chóng.Tại sao chúng ta có thể đạt được điều đó?Bởi vì những điều sau đây:
Đặc điểm kỹ thuật YAMAHA YSM20R:
| Mô hình |
| YSM20R LoạiPV |
| YSM20R LoạiSV |
| Kích thước bảng mục tiêu |
| Mô hình một ray: L810 × W490 ～ L50 × W50 |
| Mô hình băng tải đôi: ※ ** Trục X là mô hình có đặc điểm kỹ thuật chùm đôi |
| Khi gửi một bảng: L810 × W490 ～ L50 × W50 |
| Khi hai bảng được gửi: L380 × W490 ～ L50 × W50 |
| Đầu vị trí / các thành phần có thể lắp được |
| Đầu định vị đa năng (HM) tốc độ cao ※: |
| 0201 ～ W55 × L100mm, chiều cao dưới 15mm |
| ※ Để biết vị trí của các thành phần 0201, vui lòng liên hệ riêng với chúng tôi. |
| Đầu định vị hình dạng đặc biệt (FM): |
| 03015 ～ W55 × L100mm, chiều cao dưới 28mm |
| Đầu định vị đa năng (HM) tốc độ cao: |
| 03015 ～ W55 × L100mm, chiều cao dưới 15mm |
| Đầu định vị (FM) hình dạng đặc biệt: |
| 03015 ～ W55 × L100mm, chiều cao 28mm trở xuống |
| Khả năng gắn kết |
| (Điều kiện của công ty tốt hơn) |
| Chùm đôi trục X: Đầu định vị đa năng (HM) tốc độ cao × 2 |
| 95.000CPH |
| Chùm đôi trục X: Đầu định vị đa năng (HM) tốc độ cao × 2 |
| 90.000CPH |
| Độ chính xác của vị trí |
| ± 0,035mm (± 0,025mm) Cpk ≧ 1,0 (3σ) Khi điều kiện tốt nhất của công ty chúng tôi (sử dụng các thành phần tiêu chuẩn để đánh giá) |
| Số lượng khay nạp có thể được cài đặt |
| Giá đỡ bộ nạp cố định: 140 cái nữa (được chuyển đổi bằng băng 8mm) |
| Xe tiếp nhiên liệu một lần: 128 chiếc nữa (được chuyển đổi bằng băng 8mm) |
| Bộ nạp khay tự động: 30 lớp (loại cố định: khi được trang bị sATS30, nhiều hơn), 10 lớp (loại khay: khi được trang bị cATS10, hơn) |
| Thông số kỹ thuật nguồn |
| AC ba pha 200/208/220/240/380/400 / 416V ± 10% 50 / 60Hz |
| Cung cấp nguồn không khí |
| Trên 0,45MPa, sạch và khô |
| Kích thước (trừ phần nhô ra) |
| L 1.374 × W 1.857 × H 1.445mm (** thân chính) |
| Trọng lượng cơ thể |
| Khoảng 2.050kg (** thân chính) |
| YSM20R-1 và YSM20R (SV) -1 chỉ ra rằng thiết bị có 1 bộ cánh tay vị trí;YSM20R-2 và YSM20R (SV) -2 cho biết thiết bị có 2 bộ tay vị trí. |
| MÔ HÌNH | YAMAHA YSM20R |
|
PCB áp dụng (Một làn) PCB (Ngõ kép) |
810 x 490 đến 50 x 50 (LW) Chỉ dành cho trục 2 chùm X 1 PCB: 810 x 490 đến 50 x 50 (LW) 2 PCB: 380 x 490 đến 50 x 50 (LW)
|
| Đầu với các thành phần thích hợp |
Đầu tốc độ cao: 0201 mm đến 55 x 100mm |Chiều cao tối đa 15mm
Đầu linh hoạt: 03015 mm đến 55 x 100mm |Chiều cao tối đa 28mm
|
| Gắn trong điều kiện tối ưu theo YAMAHA Motor | Trục X 2 tia: Đầu tốc độ cao đa dụng tốc độ cao x 2 = 95.000 CPH |
| Gắn kết chính xác |
± 0,035mm (± 0,025mm) Cpk ≧ 1,0 (3σ) Lưu ý: trong các điều kiện tối ưu theo quy định của Yamaha Motor |
| Số loại thành phần |
Tấm cố định: Tối đa 140 loại (chuyển đổi cho bộ nạp băng 8mm) Trao đổi bộ chuyển bộ nạp: Tối đa 128 loại (chuyển đổi cho bộ nạp băng 8mm) Khay cho 30 loại (Loại cố định: Tối đa cho sATS30) và 10 loại (Loại chuyên chở: Tối đa với cATS10) |
| Nguồn cấp | AC 3 pha 200/208/220/240/380/400 / 416V +/- 10% 50 / 60Hz |
| Cung cấp không khí | 0,45MPa trở lên, ở trạng thái sạch, khô |
| Kích thước | 1.374 x 1.857 x 1.445 mm (LWH) |
| Trọng lượng | Ước tính2.050 kg |
Lông vũ:
Giải pháp một đầu - giải pháp một đầu của YAMAHA YSM20R cho phép bạn làm việc trên nhiều loại chip hơn từ loại siêu nhỏ (0201 mm) đến loại lớn hơn như (55 x 100 mm).Và vì nó cũng đi kèm với một đầu linh hoạt, YAMAHA YSM20R có thể hoạt động với các thành phần có hình dạng kỳ lạ.
Hoạt động gắn kết nhanh chóng - máy gắn này siêu nhanh với tốc độ 95.000 chip / giây.Tốc độ này nhanh hơn 5% so với các dòng máy cùng cấp.
Máy ảnh quét rộng - camera quét rộng được cải tiến giúp thúc đẩy quá trình gắn nhanh hơn vì khả năng phát hiện nhanh hơn.Có đèn chiếu sáng bên được lắp đặt để tăng năng suất.
Các biến thể chùm - Có 2 loại dầm có sẵn cho trục X mà bạn có thể lựa chọn để cải thiện khả năng sản xuất và lắp đặt của mình.
băng chuyền - có thể hỗ trợ băng tải kép hoặc nhiều băng tải.
Yamaha Mounter YSM10 là một máy đa năng đa chức năng, có thể gắn các thành phần nhỏ 03015mm linh kiện W55 * L100mm và số lượng linh kiện có thể được gắn mỗi giờ là 46000.
Kích thước của PCB có thể được gắn là 510 * 460mm.Có 10 đầu vòi có thể được lắp đặt.10 đầu phun.
Máy định vị Yamaha YSM20R là máy định vị tốc độ cao có thể gắn các linh kiện nhỏ 03015mm linh kiện W55 * L100mm và số lượng linh kiện có thể lắp mỗi giờ là 90000.
Kích thước của PCB có thể được gắn là 810 * 490mm.Có 20 đầu vòi phun có thể chứa 20 đầu phun, bộ cấp liệu SS8mm 140
Đây chỉ là một số lý do tại sao CNSMT đã duy trì được tỷ lệ hài lòng cao và danh tiếng xuất sắc khi cung cấp tất cả các máy móc và thiết bị SMT.
YAMAHA YSM20R có thể làm sản phẩm gì?
Sản phẩm gắn kết thông thường của Yamaha YSM20
1. Đèn LED: Đèn LED bóng tròn, đèn LED chiếu điểm, đèn LED ô tô, đèn LED âm trần, v.v.
2. Hạng mục chiếu sáng: Đèn LED thanh rửa tường, ống kỹ thuật số, ống chắn, đèn LED cầu vồng, v.v.
3. Màn hình: Màn hình gắn kết bề mặt LED, mô-đun LED, v.v.
4. Đèn LED công suất cao: LED hầm, đèn đường, đèn sân khấu, đèn ô tô, đèn LED để bàn, mặt phẳng 1W ～ 3W, mặt cầu, đèn LED hai phương thức, v.v.
5. Sản phẩm điện tử: bo mạch chủ máy tính, bo mạch chủ MP3, bo mạch chủ cấp nguồn, bo mạch nguồn đèn LED, bộ nguồn LED, trình điều khiển LED, mô-đun LED, màn hình LED, v.v.
6. Thích hợp cho các sản phẩm LED có kích thước 810X490MM, máy bay không người lái và các sản phẩm công nghệ cao cấp khác
7, Điện thoại di động, ống kính, máy ảnh, năng lượng mặt trời, hàng không vũ trụ,
Đặc điểm tiêu thụ năng lượng của YAMAHA
Máy định vị dòng YSM sử dụng công nghệ mới nhất và nguồn điện của toàn bộ máy là 1,1 kilowatt.
Ví dụ, mức tiêu thụ điện công nghiệp là 1 nhân dân tệ / kWh, và nó được tính bằng cách làm việc 24 giờ một ngày, và 5 năm là đơn vị tính.
Nguồn điện của máy định vị là 1,1 kilowatt 1,1 × 24 × 365 × 5 năm × 1 = 48180 nhân dân tệ / RMB
Chúng tôi cung cấp những gì?
Chúng tôi có một danh sách các máy luôn sẵn sàng để vận chuyển, chẳng hạn như YAMAHA YSM20R.Chúng tôi có cả YAMAHA YSM20R đã qua sử dụng và mới tinh trong cửa hàng của chúng tôi, và nếu bạn cần hỗ trợ thêm về máy lắp này, vui lòng cho chúng tôi biết.
YAMAHA YSM20R
YAMAHA YSM20R là máy lắp ráp nhanh nhất thế giới cho cùng loại và biến giải pháp một đầu lên một cấp độ hoàn toàn mới.Nó chắc chắn nhanh hơn YSM20 (hơn 5%) và có thể hoạt động liên tục mà không cần dừng máy.Đây là loại máy lắp tốc độ cao mô-đun được săn đón và được nhiều nhà máy SMT trên thế giới ưa chuộng.
Những lý do khác tại sao bạn nên mua YAMAHA YSM20R
Các câu hỏi thường gặp
Câu hỏi: Làm cách nào để đặt hàng YSM20R?
Câu trả lời: Nếu bạn đã sẵn sàng đặt hàng Yamaha YSM20R, vui lòng gửi email cho chúng tôi để chúng tôi có thể gửi xác nhận đơn hàng cùng với các thông tin chi tiết khác mà bạn cần biết như sau:
Sau khi nhận được hồi âm và thanh toán của bạn, chúng tôi sẽ kiểm tra máy lần cuối và chuyển hàng cho bạn.
Câu hỏi: Điều gì sẽ xảy ra nếu máy không hoạt động bình thường một khi nó đến với tôi.Bạn sẽ làm gì?
Câu trả lời: Chúng tôi đảm bảo với bạn rằng máy sẽ hoạt động sau khi đến tay bạn.Nếu bạn có bất kỳ mối quan tâm nào như vậy, chúng tôi sẽ rất sẵn lòng trợ giúp bạn bằng cách làm việc với bạn qua cuộc gọi video, gửi các bộ phận thay thế nếu cần, hoặc thậm chí đến địa điểm của bạn để kiểm tra.
Câu hỏi: Nó có dễ sử dụng không?
Câu trả lời: Có, nó rất dễ sử dụng.Chúng tôi sẽ cung cấp một hướng dẫn bằng tiếng Anh cho việc này cùng với một video hướng dẫn.Nếu cần hỗ trợ thêm, bạn có thể liên hệ với chúng tôi để chúng tôi hỗ trợ bạn trực tuyến.
Câu hỏi: YAMAHA YSM20R có thể được sử dụng cho những sản phẩm nào?
Trả lời: YAMAHA YSM20R có thể được sử dụng cho tất cả các sản phẩm SMT, vì đây là một máy lấy và đặt đa chức năng, nó có thể gắn các linh kiện từ 01005 đến 100mm, vì vậy cho dù bạn gắn đèn LED hay các sản phẩm có độ chính xác cao, YAMAHA YSM20R sẽ là sự lựa chọn tốt nhất của bạn .
