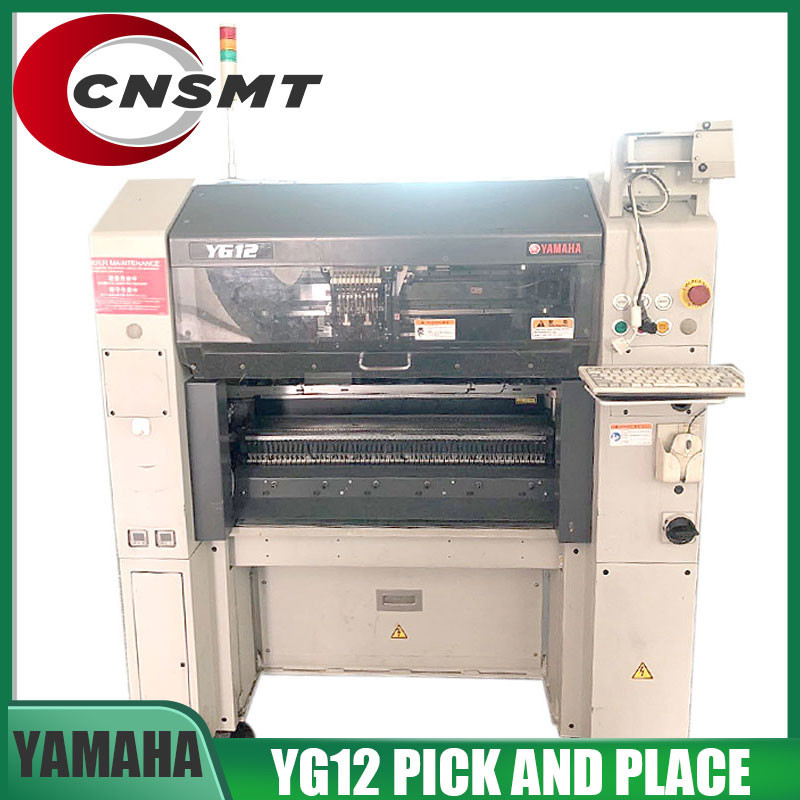

Máy chọn và đặt 240v 50hz SMT Yg12 Yamaha cho lắp ráp Pcb
MÁY BẤM VÀ ĐẶT YAMAHA YG12
Rất nhiều nhà máy SMT trên thế giới ưa chuộng MÁY ĐÓNG VÀ ĐẶT YAMAHA YG12 vì 3 lý do sau:
Chưa kể, MÁY BẤM VÀ NƠI YAMAHA YG12 có thiết kế nhỏ gọn so với các dòng trước, giúp máy trông hiện đại hơn và dễ dàng đặt bên trong nhà máy của bạn hơn.
Để biết thêm về MÁY BÚT VÀ ĐẶT YAMAHA YG12, dưới đây là các tính năng chính xác của nó.
Đặc trưng:
Đặc điểm kỹ thuật YAMAHA YG12:
| Kích thước PCB: | L510 × W460 đến L50 × W50mm |
| Tốc độ lắp: | 36.000CPH (0,1 giây / CHIP) |
| Độ chính xác khi lắp: | +/- 0,05mm / CHIP |
| Phạm vi kích thước thành phần: | 0402 (Cơ sở hệ mét) đến các thành phần □ 32 * mm |
| Số lượng máng ăn: | 60 (Tối đa, chuyển đổi cuộn băng 8mm) Tùy chọn mặt đơn, Mặt kép 120 |
| Nhiều máy ảnh | quyền mua |
| Nguồn cấp: | AC 3 pha 200/208/220/240/380/400 / 416V |
| Áp lực nhu cầu: | 0,55MPa trở lên, ở trạng thái sạch, khô |
| Trọng lượng máy: | 1250kg |
YAMAHA YG12 lông vũ ưu điểm:
1. Khung đúc tích hợp độ cứng cao:
(1) Khung tích hợp với độ bền cao và độ chính xác cao
(2) Phân tích kỹ lưỡng cấu trúc, được phát triển và sản xuất dựa trên nhiều thử nghiệm thực nghiệm
(3) Thích ứng với ổ đĩa tăng tốc cao để đảm bảo độ chính xác cao
2. Thiết bị định vị kẹp bên PCB: bên của PCB được cố định như một phương pháp cố định kẹp ray:
(1) Nó có thể khắc phục tốt hơn tình trạng cong vênh của PCB.
(2) Không cần phải mở các lỗ định vị trên PCB
(3) Các thành phần có thể được gắn vào cạnh của PCB (vị trí của nút cố định cạnh của PCB có thể điều chỉnh được)
3. Thiết bị định vị hỗ trợ PCB:
Sau khi chiều rộng của băng tải PCB được tự động điều chỉnh, mép ray sẽ tự động cố định hai đầu của PCB, sau đó động cơ servo sẽ điều khiển thiết bị hỗ trợ phía dưới của bảng PCB.Bằng cách này, bạn chỉ cần thiết lập chiều rộng và độ dày của PCB trong chương trình phần mềm.Hỗ trợ và sửa chữa, loại bỏ các thay đổi dịch chuyển PCB trong quá trình lắp
4. PCB hiệu chuẩn tham chiếu bốn điểm:
YG12 có thể sử dụng tối đa 4 điểm tham chiếu trên PCB để hiệu chỉnh.Đối với bo mạch mỏng và bo mạch dẻo, 4 điểm tham chiếu có thể khắc phục hoàn toàn lỗi cong vênh của toàn bộ PCB để đảm bảo vị trí chính xác.
5. Đầu vị trí tuyến tính:
Đầu vị trí là một nhóm gồm 5 đầu vị trí trực tuyến và chuyển động của mỗi đầu vị trí được điều khiển độc lập bởi một bộ mô tơ tuyến tính (Mô tơ lót) và lưới, giúp đảm bảo vị trí có độ chính xác cao hơn.
6. Hệ thống điều khiển động cơ tuyến tính:
Hệ thống điều khiển mô tơ tuyến tính chính xác cao (Mô tơ lót) do YAMAHA tự phát triển giúp cải thiện độ chính xác và độ ổn định của vị trí
7. Ống kính nhận dạng thành phần:
Thấu kính lục giác kỹ thuật số tổng hợp có độ chính xác cao thế hệ thứ ba mới nhất, sau khi tất cả các vòi hút hút các thành phần, đi qua thấu kính với tốc độ cao, để nhận biết không ngừng tất cả các thành phần hút.Ống kính kỹ thuật số có độ phân giải cao 4 triệu pixel (2048x2048), nó hoàn toàn có thể đảm bảo độ nét cao của hình ảnh và có thể nhận ra độ chính xác cao của một ống kính duy nhất cho một loạt các thành phần chính xác (0402mm (01005 inch) ~ □ L100xW45mm).
8. Nhận dạng tốc độ cao không ngừng:
Nhận dạng quét thấu kính kỹ thuật số tổng hợp, nhận dạng chính xác cao vị trí trung tâm và độ lệch góc của tất cả các thành phần mà không cần dừng máy thông qua đầu thấu kính kỹ thuật số tổng hợp ở tốc độ cao cho tất cả các thành phần trên đầu phun.
9. Giao diện hiển thị hình ảnh BGA / CSP:
Máy ảnh kỹ thuật số tổng hợp độ nét cao có thể xác định rõ trạng thái của bóng hàn BGA và CSP để tránh xảy ra tình trạng vị trí kém.
10. Tự động hiệu chỉnh các vị trí lắp và chọn:
Sau khi đầu đặt vị trí nhấc thành phần, ống kính quét sẽ nhận ra nó.Nếu vị trí trung tâm của thành phần đã chọn bị dịch chuyển, máy định vị có thể tự động hiệu chỉnh các thông số dịch chuyển để đảm bảo độ chính xác của vị trí này và lần chọn linh kiện tiếp theo.
11. Hệ thống bù chính xác kép MACS:
Nó có thể loại bỏ độ lệch vị trí trục X và Y do giãn nở nhiệt và co lại của thiết bị
Hiệu chỉnh sự dịch chuyển gây ra bởi góc đầu, áp suất và trọng lượng đầu của vòi phun
12. Thiết bị phát hiện treo của máy cấp liệu:
Ứng dụng công nghệ phát hiện raster:
(1), để đảm bảo rằng bộ nạp được lắp đặt chính xác tại vị trí
(2) Nó có thể ngăn bộ nạp nghiêng và làm hỏng đầu đặt
13. Cảm biến PCB kiểu mới:
Sử dụng một loại cảm biến PCB xuyên tia mới, nguồn phát và thiết bị nhận được ẩn ở mặt trên và mặt dưới bên trong của hai rãnh truyền, đi qua bảng PCB theo đường xiên.PCB hoàn toàn tránh được do phác thảo PCB không chính xác và lỗi cảm ứng của PCB qua lỗ.Tình huống hư hỏng do va chạm.
14. Trạm thay miệng tự động ANC:
Đầu phun dự phòng và đầu phun tùy chỉnh có thể được thay thế tự động theo cài đặt chương trình phần mềm
15. Thiết kế vòi phun độc đáo:
(1) Với một bộ đệm lò xo thu nhỏ, thiết bị ngăn không cho các bộ phận bị hút bị va đập mạnh;
(2) Nó có thể được phân hủy để dễ dàng bảo trì và bảo dưỡng;
(3) Sau khi đầu mút bị mòn, chỉ được thay thế phần bị hỏng để giảm chi phí sản xuất.
Ở đây tại CNSMT, chúng tôi cung cấp cả MÁY ĐÓNG VÀ TẬN NƠI YAMAHA YG12 mới và đã qua sử dụng.Chúng tôi đã cung cấp thông tin này để đưa ra các lựa chọn và giải pháp tốt hơn cho các nhà máy SMT trên toàn thế giới.
Chúng tôi đã là đối tác của thương hiệu Yamaha về máy SMT trong hơn 10 năm.Chúng tôi đã đặc biệt chọn thương hiệu này làm đối tác của mình tại Trung Quốc, bởi vì chúng tôi hiểu rằng Yamaha nói đến chất lượng và chất lượng luôn là khía cạnh quan trọng nhất của mọi cỗ máy mà chúng tôi có thể cung cấp cho khách hàng của mình.
