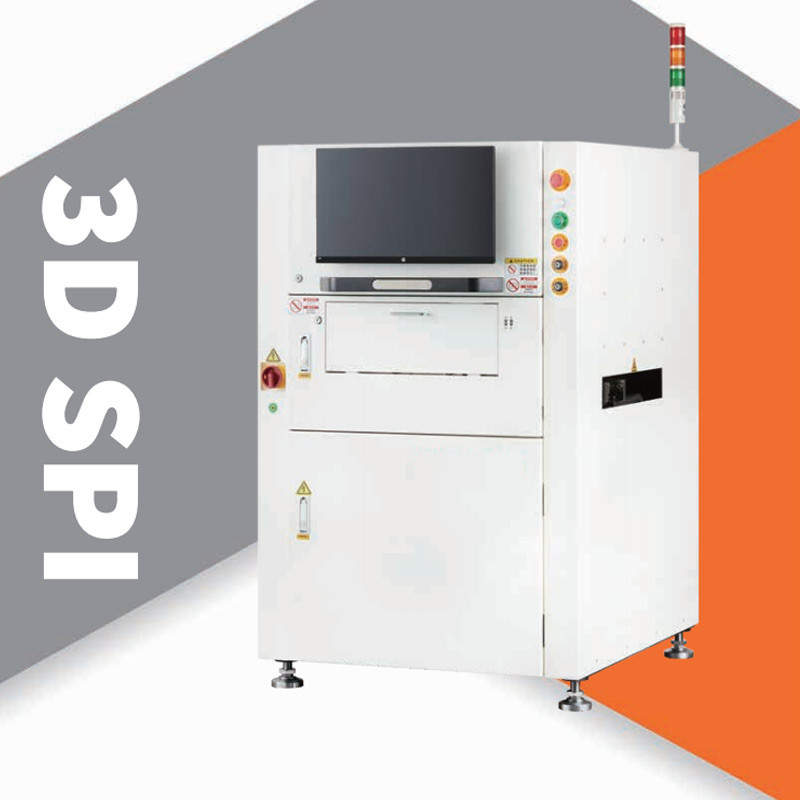

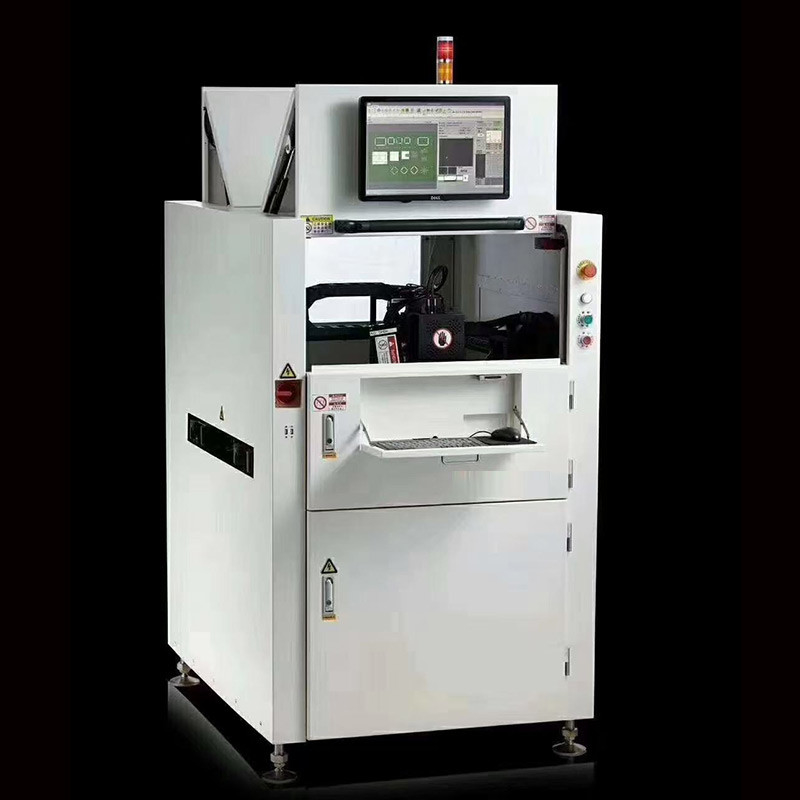

Inline Dual Track 3D SPI, Kiểm tra keo hàn đường đôi
Sự chỉ rõ:
| 技术 平台 / Nền tảng công nghệ | Băng tải kép Loại-B / C |
| 适用 系列 / Dòng | S nối tiếp |
| 型号 Mô hình | SH8080D |
| 测量 原理 / Nguyên tắc đo lường | 3DwhitelightPSLMPMP (Điều chế ánh sáng không gian có thể lập trình, Phép đo pha chuyên nghiệp) |
| Đo Phát hiện các loại không hoạt động |
(thể tích, diện tích, chiều cao, độ lệch XY, hình dạng, khuyết thiếu, thiếu thiếc, thiếc quá nhiều, bắc cầu, bù đắp, hình dạng bất thường, nhiễm bẩn bề mặt) |
| 镜头 解析度 / Độ phân giải ống kính | 4,5um / 5um / 6um / 8um / l0um / 12um / 15um / 16um / 18um / 20um (TÙY CHỌN) |
| 精度 / Độ chính xác | XY (Độ phân giải): 10um |
| 重复 精度 Lặp lại abi ity | chiều cao: ≤1um (4 Sigma) ； thể tích / diện tích: <1% (4 Sigma) ； |
| 检测 重复性 / GageR & R | << 10% |
| 检测 速度 / Tốc độ kiểm tra | 0,35 giây / FOV-0,5 giây / FOV (tùy chọn) |
| 检测 头 数量 / Quan lãnh đạo thanh tra | Tiêu chuẩn 1, tùy chọn2,3 |
| 基准 点 检测 时间 / Thời gian phát hiện điểm đánh dấu | 0,3 giây / mảnh |
| 最大 检测 高度 / Maximun Me au ring Head 弯曲 PCB 最大 测量 高度 |
± 550um (tùy chọn ± 1200umas) |
| Đo chiều cao tối đa của sợi dọc PCB | ± 5mm |
| 最小 焊盘 间距 / Khoảng cách tấm đệm tối thiểu | 100um (Chiều cao tấm đệm là 150um làm tiêu chuẩn) 80um / 100um / 150um / 200um (tùy chọn) |
| 最小 元件 / Phần tử tối thiểu | 01005/03015/008004 (TÙY CHỌN) |
| Kích thước PCB giải phóng tối đa (X * Y) | 450x310 + 450x310 (B) 470x310 + 470x310 (C) |
| 630x310 + 630x310 (kích thước lớn) | |
| 定 动 轨 设置 / Thiết lập băng tải | quỹ đạo l phía trước, 2,3,4 Quỹ đạo động |
| Hướng chuyển PCB 传送 方向 / PCB | (Trái sang phải hoặc Phải sang trái) |
| 轨道 宽度 调整 / Điều chỉnh độ rộng băng tải | (thủ công & tự động) |
| 工程 统计 数据 SPC / Thống kê kỹ thuật | Histogram ； X bar-R Chart ； X bar-S Chart ； CP & CPK ；% Gage Re part Khả năng dữ liệu ； SPI Báo cáo hàng ngày / hàng tuần / hàng tháng |
| Cổng dữ liệu Gerber 和 CAD 导入 Gerber & CAD Data lm | hỗ trợ định dạng Gerber (274x, 274d), mô hình Dạy thủ công) ； CAD X / Y, Part No., Package Type Imput) |
| 操作系统 技 持 / Hỗ trợ hệ điều hành | Windows 7 Professional (64bit) |
| 设备 规格 / Thiết bị Kích thước và Trọng lượng chết | W1000xD1350xH1530 (B), 1200KgW1000xD1350xH1550 (C), 1220Kg |
| 选 配件 / Tùy chọn | Một người điều khiển nhiều máy hơn, NetworkS PC (Chỉ dành cho phần mềm), máy quét mã vạch 1D / 2D, phần mềm lập trình ngoại tuyến, nguồn cung cấp năng lượng liên tục của UPS |
Lông vũ:
