Máy kiểm tra SMT tự động Hệ thống kiểm tra PCB 3D AOI 60Hz

Máy kiểm tra SMT tự động Hệ thống kiểm tra PCB 3D AOI 60Hz

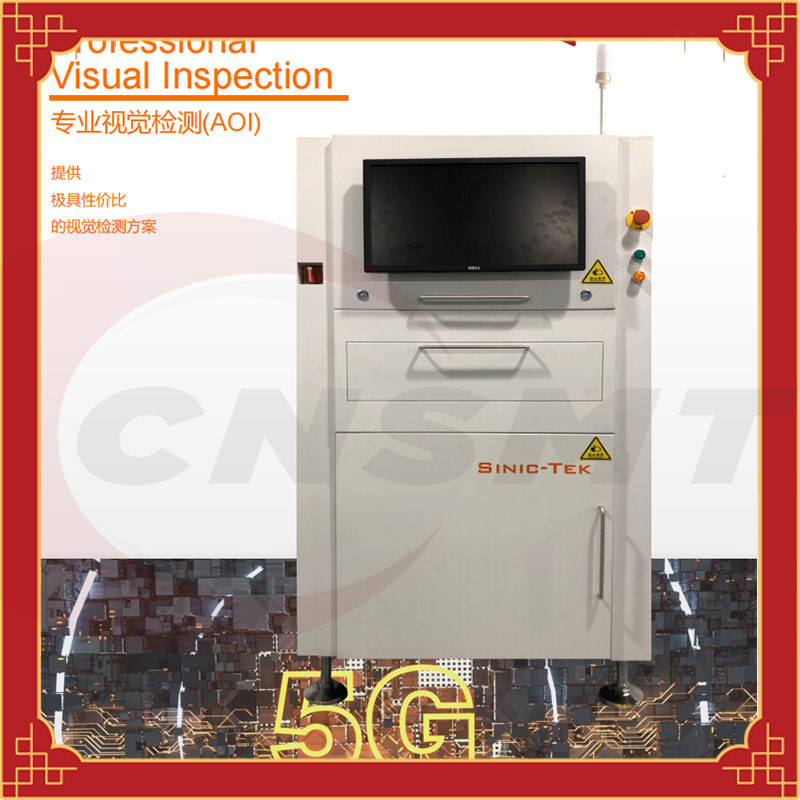

Máy kiểm tra PCB 3D tự động 3D AOI, CNSMT-S510 cao cấp

◆ Công nghệ đo điều chế pha lập trình PSLM PMP

◆ Công nghệ ánh sáng có cấu trúc đồng bộ chiếu bốn / tám hướng

◆ Các hạng mục đo lường: các bộ phận bị thiếu, bù đắp, xoay, phân cực ba chiều, bộ phận đảo ngược, OCV, thẳng đứng, lật úp, bia mộ, hàn kém, v.v.

◆ Các hạng mục kiểm tra mối nối hàn: mũi hàn, tỷ lệ phần trăm thể tích vật hàn, nhiều thiếc hơn, ít thiếc hơn, bắc cầu, lỗ cắm, thiếc leo, nhiễm bẩn miếng hàn, v.v.

◆ Phần tử phát hiện nhỏ nhất: 01005 (Tiếng Anh)

◆ Độ chính xác XY: 10um

◆ Độ chính xác lặp lại cao: <1um (4sigma)

◆ Vùng phát hiện: 450x450mm

◆ Ống kính viễn tâm với máy ảnh công nghiệp chính xác cao có tốc độ khung hình cực cao

◆ Tốc độ phát hiện: 0,45 giây / FOV

◆ Đánh dấu nhận dạng điểm: 0,5 giây / mỗi

◆ Chiều cao phát hiện tối đa: 10mm

◆ Chiều cao của các thành phần trên bảng: 50mm

◆ Chiều cao đo tối đa của PCB uốn cong: ± 5mm

◆ Hệ điều hành: Windows 10 Professional (64 bit)

◆ Lập trình 5 phút, thao tác một phím

◆ Kiểm soát quy trình công nghệ SPC

Hình ảnh 3D thực
Không bị ảnh hưởng bởi màu sắc, bề mặt và chất liệu của vật thể
Các thành phần có hình dạng đặc biệt lên đến 65m có thể được phát hiện
Không cần thử nghiệm bổ sung
Có thể phát hiện PCB uốn cong, vật chất lạ và ô nhiễm cùng một lúc
Các hạng mục kiểm tra 3DAOI: các bộ phận bị thiếu, bù đắp, bia mộ, giá đỡ bên cạnh, nhiều thiếc hơn, ít thiếc hơn, chiều cao, hàn sai, hàn sai, chiều cao nổi, chân nâng, thiếc leo, ghim và các vật thể lạ có thể đo bằng dầu xanh PCB , Vật liệu bay, công nghệ OCV phát hiện các bộ phận sai và đảo ngược.

2. Các lĩnh vực ứng dụng chính của 3DAOI

3D AOI được sử dụng rộng rãi trong thiết bị điện tử ô tô, kiểm tra chip LED MINI, đóng gói chất bán dẫn, chip nhớ và các bảng mạch gắn kết khác nhau do độ chính xác kiểm tra cao (0,4um)
