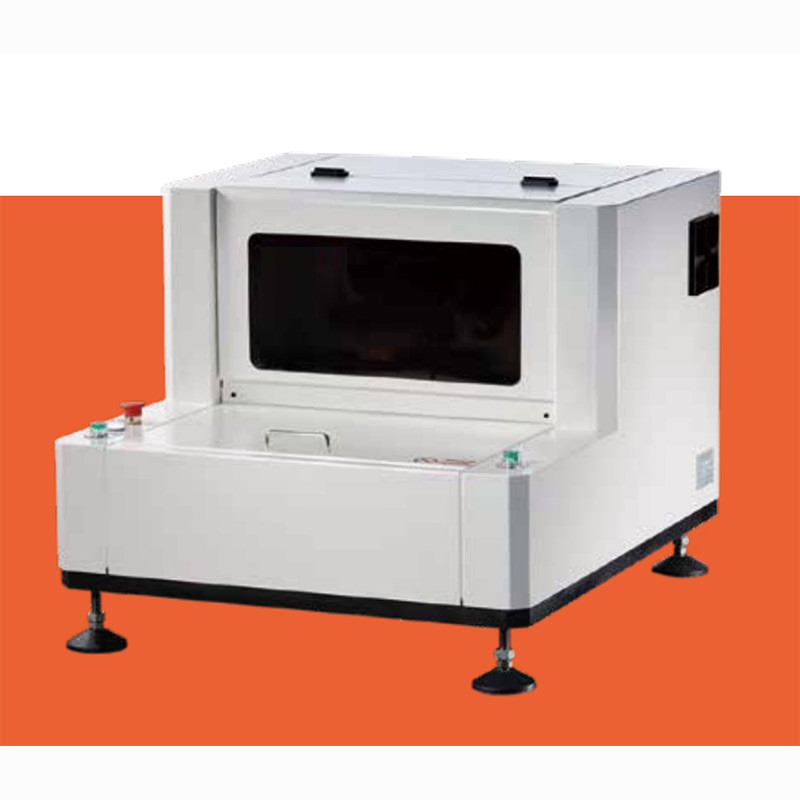

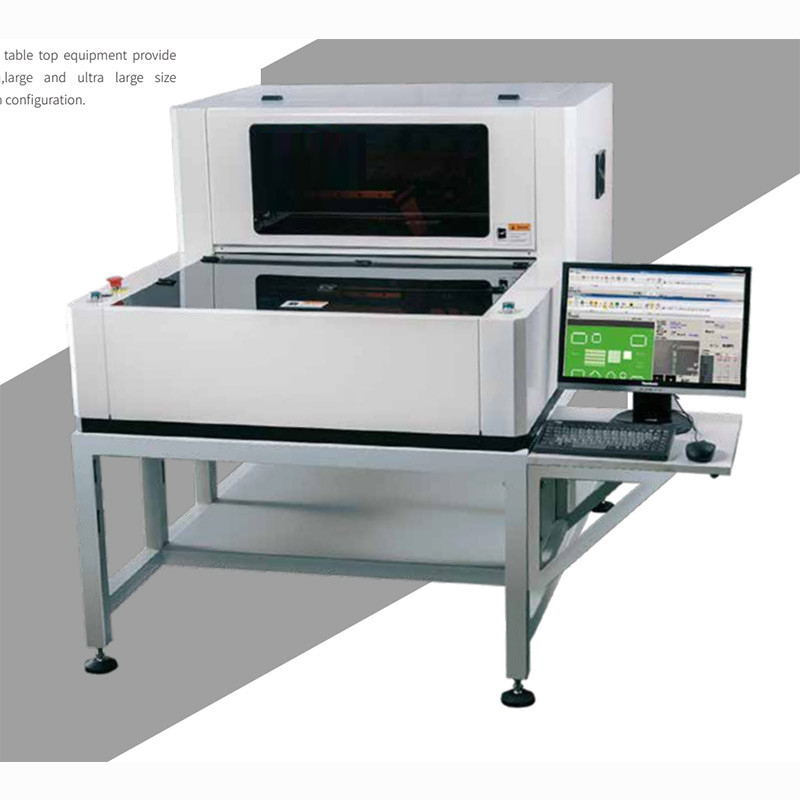

Ngoại tuyến SPI tự động, máy kiểm tra chất hàn dán trên máy tính để bàn
Đây là hệ thống kiểm tra hàn dán ngoại tuyến kinh tế và chất lượng cao, để đáp ứng một số nhà máy SMT vừa hoặc nhỏ, chúng tôi đã phát triển loại máy SPI tiết kiệm chi phí này trên thị trường
SPI ngoại tuyến này rẻ hơn nhiều so với nội tuyến, bạn chỉ cần ít chi phí hơn sẽ có được một máy kiểm tra hàn dán tự động cho dây chuyền lắp ráp SMT của bạn.
Đặc điểm kỹ thuật SPI của Máy tính để bàn:
| Thông số | ||||
| Mô hình | CN-OS100 | CN-OS200 | CN-OS300 | |
| Nguyên tắc đo lường | 3DwhitelihtPSLMPMP (Điều chế ánh sáng không gian có thể lập trình, Phép đo pha chuyên nghiệp) | |||
| Đo | (thể tích, diện tích, chiều cao, độ lệch XY, hình dạng) | |||
| Phát hiện các loại không hoạt động | (thiếu bản in, không đủ thiếc, thiếc thừa, cầu nối, bù đắp, hình ma-giê, nhiễm bẩn bề mặt) | |||
| 相机 像素 Camera Pixel | 1,3 triệu | 5 triệu | 5 triệu | |
| 镜头 解析度 Độ phân giải ống kính | 20um / 18um | 16um (tùy chọn 13umas) | 16um (tùy chọn 13umas) | |
| 可 测 最小 元件 | 402 | 0201 (tùy chọn 01005as) | 0201 (tùy chọn 01005as) | |
| 视野 尺寸 Kích thước FOV | 26 * 20mm | 30 * 30mm 30 * 30mm |
||
| 高度 Độ chính xác độ cao | 0,37um | |||
| XY 精度 Độ chính xác | (Hướng XY): 15um hướng XY): 10um | |||
| 重复 精度 Khả năng lặp lại | (âm lượng: <lum (4 Sigma) ； diện tích: <1% (4 Sigma) | |||
| 检测 重复性 GageR & R | <10% | |||
| 检测 速度 Tốc độ kiểm tra | 1.5 giây / FOV | 0,5 giây / FOV | ||
| 检测 头 数量 Số lượng Trưởng phòng Kiểm tra | Đầu đơn Đầu đơn (Hai đầu khi bật mẹo op) |
|||
| 基准 点 检测 时间 Thời gian phát hiện điểm đánh dấu | 0,5 giây / mảnh | |||
| 最大 检测 高度 Chiều cao vòng Maximun Me au 弯曲 PCB 最大 测量 高度 |
± 350um ± 550um |
|||
| Đo chiều cao tối đa của sợi dọc PCB | ± 2mm | ± 5mm | ||
| 最小 焊盘 间距 Khoảng cách đệm tối thiểu | 150um (padheightof150um là tài liệu tham khảo) | |||
| 最小 测量 大小 Kích thước đo nhỏ nhất | 长方形 (hình chữ nhật): 150um ； 圆形 (tròn): 200um | |||
| 最大 PCB 载 板 尺寸 Kích thước PCB tải tối đa | X350xY250mm X460xY350mm X700xY600mm | |||
| 定 动 轨 设置 Cài đặt quỹ đạo cố định hoặc linh hoạt | Quỹ đạo trái 左 定 轨 | Quỹ đạo 前 定 轨 phía trước | Quỹ đạo 前 定 轨 phía trước | |
| 工程 统计 数据 Thống kê Kỹ thuật | Histogram ； X bar-R Chart ； X bar-S Chart ； CP & CPK ；% Gage Re part Khả năng dữ liệu ； SPI Báo cáo hàng ngày / hàng tuần / hàng tháng | |||
| Cổng dữ liệu Gerber 和 CAD 导入 Gerber & CAD Data lm | 支持 Gerber 格式 (274x, 274d) hỗ trợ định dạng Gerber ； 人工 Dạy thủ công Mô hình dạy ； CAD X / Y, Số phần, loại gói 等 导入 (CAD X / Y, số phần, loại gói) |
|||
| 操作系统 支持 Hỗ trợ Hệ điều hành | Windows 7 Professional (32 位 32bit) | |||
| 设备 规格 Thiết bị Kích thước và Trọng lượng chết | 630x480x540mm ； 75KG | 810x930x530mm ； 125KG | 1500x1100x600mm ； 345KG | |
| 选 配件 Tùy chọn | ||||
| Mã vạch 1D / 2D 扫描 枪 ； UPS 不间断 电源 ； 工作台 (除 CN-OS300 外) | ||||
| Máy quét mã vạch 1D / 2D ； Máy trạm cung cấp năng lượng liên tục UPS ； (ngoại trừ CN-OS300) | ||||
Lông vũ “
Công nghệ đo hồ sơ điều chế PMP
Sử dụng công nghệ đo điều chế cấu hình pha (PMP) tiên tiến, độ phân giải thang độ xám 8-bit, đạt độ phân giải phát hiện 0,37 micron.Thực hiện phép đo 3D và 2D độ chính xác cao của quá trình in hàn dán.
Kiểm tra toàn bộ hội đồng quản trị
Hoàn toàn tự động kiểm tra toàn bộ hội đồng quản trị và khả năng đo lường thủ công.Tự động phát hiện khối lượng, diện tích, chiều cao, vị trí XY của tất cả các bột nhão hàn cần được phát hiện và tự động kiểm tra các lỗi trong quá trình như in thiếu, ít thiếc, nhiều thiếc, cầu nối, bù đắp, hình dạng xấu, v.v. Nhập khẩu trực tiếp hỗ trợ Gerber Định dạng (274x, 274d), chế độ Dạy thủ công.
1. Cung cấp độ chính xác phát hiện và độ tin cậy phát hiện.
2. Độ chính xác chiều cao: ± 1um (công cụ hiệu chuẩn)
3. Độ lặp lại: chiều cao nhỏ hơn 1um (4 σ) (công cụ hiệu chuẩn)
4. Âm lượng nhỏ hơn 1% (5 σ) (công cụ hiệu chuẩn)
5. Công nghệ phản xạ khuếch tán đồng bộ (DL) giải quyết triệt để hiện tượng bóng kết cấu và giao thoa điểm sáng của thuốc hàn.
6. Sử dụng máy ảnh kỹ thuật số công nghiệp độ chính xác cao 1,3 triệu pixel và ống kính công nghiệp đặc biệt có độ chính xác cao.
7. Khung nhôm đúc tích hợp và đế bằng đá cẩm thạch đảm bảo sự ổn định của cấu trúc cơ học.
8. Động cơ servo chính xác và trục vít bi và ray dẫn hướng đảm bảo độ chính xác định vị cơ học tuyệt vời của thiết bị.
9. Nhập tệp tin và hướng dẫn sử dụng Gerber Teach đáp ứng mọi yêu cầu của người dùng.
10. Lập trình trong năm phút và thao tác một nút đơn giản hóa thao tác của người dùng.
11. Chức năng giám sát động trực quan để theo dõi thời gian thực phát hiện và trạng thái thiết bị.
12. Tốc độ phát hiện dưới 2,5 giây / FOV.
