Máy kiểm tra dán hàn 3D nội tuyến SPI Giảm lỗi khi kiểm tra

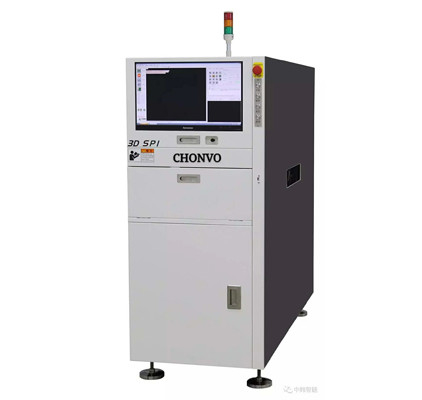

Máy kiểm tra dán hàn nội tuyến 3D SPI

Máy kiểm tra keo hàn 3D hay còn được viết tắt là SPI dùng để kiểm tra mạch in có được in chính xác hay không.

Đây là một kỹ thuật được sử dụng rộng rãi cho PCB mà vẫn được nhiều người tiêu dùng sử dụng.Trong vài năm qua bằng cách sử dụng máy này nhiều công ty đã dẫn đến thành công lâu dài.Bởi vì bằng cách sử dụng máy này các nhà sản xuất đã sản xuất ra bảng mạch in chất lượng cao.

Kiểm tra tất cả các điểm liên quan trong quá trình sản xuất là điều cần thiết, đó là lý do tại sao việc kiểm tra chất hàn dán có tầm quan trọng lớn đối với việc sản xuất các cụm máy phức tạp.

Trong bài viết này, chúng tôi sẽ chia sẻ thêm thông tin về việc kiểm tra chất hàn 3D bao gồm các tính năng, cách thức hoạt động và hơn thế nữa.Vì vậy, nếu bạn muốn biết thêm về nó, hãy theo dõi với chúng tôi!

• Làm thế nào để kiểm tra hàn dán hoạt động?

Như chúng ta đã biết ngày nay việc kiểm tra mối hàn đã trở nên vô cùng quan trọng đối với các bảng mạch in.Nhưng làm thế nào nó hoạt động?Trong phần này, chúng tôi sẽ chia sẻ thông tin thực sự về cách thức hoạt động của nó?

Vì vậy, không lãng phí thời gian, chúng ta hãy bắt đầu!

Kiểm tra chất hàn 3D là một phương pháp giám sát trực quan các bảng mạch in để tìm các khuyết tật trong chất hàn.Vì phương pháp này được sử dụng để phát hiện các khiếm khuyết trong PCB nên nó sẽ tự động biết nếu có thứ gì đó bị tắt.

Có các phép đo cụ thể sẽ đi kèm với bất kỳ bảng mạch in nào được thực hiện chính xác.Nó cũng có khả năng đo diện tích, thể tích, chiều cao, hình dạng, dịch chuyển, cầu và tràn.

Phương pháp này rất chính xác trong việc phát hiện các khuyết tật.Việc phát hiện các khuyết tật là rất quan trọng vì nó có thể dẫn đến các vấn đề nghiêm trọng như hoạt động của bo mạch có thể bị ảnh hưởng.

Máy kiểm tra chất hàn có thêm một thiết bị laser để đo độ dày của chất hàn.Sau đó, SPI phải lấy một mẫu PCB tốt và chụp ảnh nó.Phán đoán dựa trên hình ảnh và dữ liệu của PCB.Tất nhiên, những đánh giá sai lầm sẽ xảy ra và tỷ lệ của nó sẽ cao.

Máy kiểm tra chất hàn dán chỉ có thể thực hiện kiểm tra hình ảnh trên bề mặt nếu có khu vực bị vật thể bao phủ.Máy kiểm tra keo hàn cũng có thể đo chiều cao của SPI, độ phẳng của SPI, v.v., nó cũng được sử dụng để phát hiện xem việc in keo hàn có bị dịch chuyển, cầu nối, hư hỏng, v.v.

• Tại sao việc kiểm tra chất hàn lại quan trọng?

Trước khi đi sâu vào các tính năng của máy kiểm tra dán hàn 3d, chúng tôi sẽ chia sẻ tại sao nó lại quan trọng?Tại sao chúng ta cần thực hiện việc kiểm tra này và những lợi ích mà chúng tôi nhận được sau khi kiểm tra là gì.Vì vậy, không mất thời gian, chúng ta hãy đi sâu vào nó và xem tại sao việc kiểm tra này lại quan trọng.Máy kiểm tra chất hàn được sử dụng để phát hiện lỗi trong PCB.Theo quan sát, hầu hết các lỗi xảy ra trong PCB là do quá trình in dán hàn không đúng cách.Máy kiểm tra hàn dán có tầm quan trọng lớn.Sau đây là một số lợi ích mà chúng tôi nhận được sau khi kiểm tra:

• Cải thiện chất lượng và hiệu suất của PCB:

Kiểm tra hàn dán sử dụng thiết bị chất lượng cao có độ chính xác cao giúp cải thiện hiệu suất và chất lượng của PCB.Máy ảnh chất lượng cao được sử dụng để tạo ảnh 3D, rất hữu ích trong việc đo lường sự căn chỉnh và khối lượng của chất hàn.Điều này giúp cải thiện năng suất và chất lượng in của PCB.

• Thiết bị tiên tiến để kiểm soát và giám sát tốt hơn:

Như chúng ta đã thảo luận trước đó, máy kiểm tra chất liệu hàn được bao gồm máy ảnh chất lượng cao.Những máy ảnh này tạo ra hình ảnh 3d chất lượng cao.Không giống như các máy ảnh truyền thống, các máy ảnh này có khả năng chụp chiều cao của SPI.Bằng cách này, thể tích của chất hàn được đo một cách chính xác.Do đó, với sự trợ giúp của SPI, các nhà sản xuất có thể dễ dàng theo dõi quá trình hàn dán.

• Giúp giảm thiểu lỗi hàn:

Đặc điểm nổi bật của máy hàn là chúng có thể giúp giảm thiểu các lỗi xảy ra trong bảng mạch in.Thông tin quan trọng về quá trình in có thể nhận được bằng cách kiểm tra chất hàn.Điều này cung cấp cho bạn một ý tưởng rõ ràng về các khiếm khuyết xảy ra trong quá trình này.Bằng cách này, bạn có thể thực hiện hành động cần thiết để giảm lỗi.

• Tính năng của máy kiểm tra hàn nội tuyến CNSMT 3D:

• Tốc độ cao và có thể đạt được sản lượng tối đa:

Máy kiểm tra keo hàn nội tuyến CNSMT 3d hoạt động ở tốc độ rất cao và tạo ra nhiều sản lượng hơn.Các máy ảnh 3D kỹ thuật số hoàn toàn hoạt động với ống kính viễn tâm công nghiệp, độ phân giải cao, độ sâu trường ảnh cực rộng, độ méo cực thấp, thiết kế song song độc đáo, v.v. do tốc độ cao này, máy kiểm tra chất hàn sẽ phát hiện lỗi hiệu quả hơn mà không bất kỳ vấn đề.Độ dày của PCB nên nằm trong khoảng 0,6-5,0mm.

• Giải pháp bù uốn tấm:

Nó cho phép bù uốn tấm để tạo ra hình ảnh rõ ràng của bảng mạch in và dữ liệu trực tuyến trong thời gian thực.Uốn tấm được thực hiện với độ chính xác và hiệu quả cao.Đầu tiên các tấm uốn được phân tích và sau đó hoàn thành thử nghiệm uốn.Sau khi được phân tích, nó giúp máy làm việc hiệu quả bằng cách uốn các tấm.

• Đầu chiếu raster 3d:

Rasterization là một quá trình lấy một hình ảnh được mô tả bằng các hình dạng khác nhau và chuyển đổi nó thành hình ảnh raster có thể là một chuỗi các pixel, dấu chấm, đường thẳng, v.v. với các đối tượng phân tán trên màn hình được tạo bằng lưới các hình tam giác hoặc đa giác tạo ra Hình ảnh 3d của các đối tượng.Nhận ra phát hiện 3D ít bóng tối mà không phải lo lắng về các phép đo không chính xác do bóng đổ gây ra.

• Dễ dàng hoạt động:

Máy kiểm tra hàn dán CNSMT 3d là một loại máy thân thiện với con người.Nó rất dễ vận hành.Hệ thống bàn phím trong đó có cả ngôn ngữ tiếng Trung và tiếng Anh.Nó hỗ trợ nhập vào Gerber, CAD.Nó cũng hỗ trợ lập trình ngoại tuyến và thủ công.Phương pháp ứng dụng của nó rất đơn giản và người tiêu dùng có thể thực hiện chức năng một cách dễ dàng.

• Phần mềm hoàn hảo:

Để lập trình chính xác và phát hiện lỗi nhanh chóng, phần mềm phải có độ chính xác và độ chính xác cao.Nó phải có tính trực quan cao để có thể thực hiện toàn bộ chương trình một cách dễ dàng.Máy kiểm tra hàn dán CNSMT 3d bao gồm phần mềm trực quan cao.Thông qua phần mềm này, nó tạo ra hình ảnh 3d cho người dùng với hiệu quả cao.Nó có thể phát hiện lỗi hiệu quả hơn với phần mềm như vậy nhưng nó cho thấy khả năng phát hiện kém đối với các thành phần như ít thiếc, đầu tip, ngắn mạch, v.v.

• Độ chính xác cao:

Với hệ thống động cơ AC servo, cùng với vít bi chính xác và cặp dẫn hướng tuyến tính, đảm bảo khả năng phát hiện tốc độ cao và chính xác, chuyển động nhanh và ổn định, và độ chính xác định vị nhỏ hơn 10μm.

Máy kiểm tra chất hàn dán chỉ có thể thực hiện kiểm tra hình ảnh trên bề mặt nếu có khu vực bị vật thể bao phủ.Máy kiểm tra keo hàn cũng có thể đo chiều cao của SPI, độ phẳng của SPI, v.v., nó cũng được sử dụng để phát hiện xem việc in keo hàn có bị dịch chuyển, cầu nối, hư hỏng, v.v.

• Những lưu ý mà bạn phải ghi nhớ khi thực hiện quy trình kiểm tra chất hàn:

Việc thực hiện máy kiểm tra hàn 3d có thể trở nên dễ dàng thực hiện hơn nếu chúng ta ghi nhớ những lưu ý sau:

• Tốc độ bóp:

Tốc độ di chuyển của miếng ép xác định khoảng thời gian có sẵn để keo hàn lăn trên các khẩu độ của giấy nến và bề mặt của PCB.Thông thường, cài đặt 25mm mỗi giây được sử dụng nhưng nó phụ thuộc vào kích thước của các khẩu độ trong khuôn và chất hàn được sử dụng.

• Áp suất ép:

Điều quan trọng là phải tạo đủ áp lực trên chiều dài của lưỡi gạt để đảm bảo lau sạch giấy nến.Không tạo áp lực quá mạnh vì nó có thể làm bong lớp bột nhão từ các khẩu độ lớn hơn dẫn đến lớp giấy nến bị mòn quá mức.

Nó cũng có thể dẫn đến chảy máu miếng dán giữa giấy nến và PCB.Áp dụng lực quá nhỏ có thể làm nhòe lớp giấy dán trên giấy nến.Điều này dẫn đến sự lắng đọng kém và chuyển giao không đầy đủ sang PCB.

• Góc bóp:

Góc của chổi cao su thường được đặt thành 60 độ bởi các giá đỡ mà chúng được cố định.Nó dẫn đến việc hất keo hàn ra khỏi giấy nến nếu góc được tăng lên, và do đó, ít hồ hàn hơn được lắng đọng.Sau khi chổi cao su hoàn thành bản in, nó có thể để lại dư lượng bột hàn nếu góc bị giảm.

• Tốc độ tách khuôn:

Tốc độ cài đặt khoảng 3mm đang được sử dụng cho giấy nến và được điều chỉnh bởi kích thước của các khẩu độ trong giấy nến.Đây là tốc độ mà PCB tách ra khỏi giấy nến.

Nếu tốc độ quá nhanh thì nó sẽ làm cho keo hàn không giải phóng hoàn toàn khỏi khẩu độ.

• Làm sạch stencil:

Giấy nến phải được làm sạch thường xuyên.Việc làm sạch có thể được thực hiện bằng cả phương pháp tự động và thủ công.Việc làm sạch tự động đã thiết lập hệ thống cho phép làm sạch giấy nến sau một số lượng bản in cố định.Hệ thống thực hiện hai chức năng đầu tiên, nó làm sạch mặt dưới của giấy nến để tránh bị nhòe.Và thứ hai là làm sạch các khẩu độ bằng cách sử dụng máy hút để hết tắc nghẽn.

• Stencil và điều kiện cao su:

Cả chổi cao su và giấy nến phải được bảo dưỡng cẩn thận để bảo vệ chúng khỏi bất kỳ hư hỏng cơ học nào.Cả hai đều nên được kiểm tra kỹ lưỡng trước và sau khi sử dụng.Nếu nhận thấy bất kỳ hư hỏng nào đối với chổi cao su và giấy nến, chúng nên được thay thế để đảm bảo quá trình lặp lại và đáng tin cậy.

• Hỗ trợ PCB:

Một yếu tố quan trọng khác mà bạn phải xem xét khi thực hiện quá trình này là PCB phải được giữ bằng phẳng so với giấy nến.Nếu PCB không được hỗ trợ đầy đủ, nó có thể dẫn đến các lỗi in ấn như tiền dán kém.

• Nét in:

Hành trình in là khoảng cách mà chổi cao su đi qua giấy nến.Khoảng cách mà nó bao phủ là khoảng 20mm.khoảng cách mà nó bao phủ phải cho phép đủ không gian để hồ lăn trên hành trình quay trở lại vì chính quá trình lăn của hạt hồ hàn sẽ tạo ra lực đi xuống để đẩy hồ vào các khẩu độ.

• Điều tra:

Để xác minh quy trình, quá trình kiểm tra tự động có thể được sử dụng để kiểm tra các chất lắng hàn.Có hai loại kiểm tra hàn dán có sẵn là kiểm tra 2d và 3d.Kiểm tra 2d kiểm tra khu vực của khoản tiền gửi dán và kiểm tra 3d kiểm tra khối lượng của khoản tiền gửi dán.

Sự kết luận:

Máy kiểm tra chất hàn 3d đã trở thành nhu cầu của hầu hết mọi ngành công nghiệp đối với PCB của họ.Nó được sử dụng để phát hiện các lỗi và kiểm tra xem PCB có được in chính xác hay không.Bởi vì người ta quan sát thấy lý do tại sao lỗi xảy ra trong PCB là do in không đúng cách.

Máy kiểm tra keo hàn 3d đi kèm với nhiều tính năng mà chúng ta đã thảo luận trong bài viết.Các tính năng này bao gồm tốc độ cao cho phép nó tạo ra nhiều đầu ra hơn một cách nhanh chóng.Nó hoạt động với độ chính xác và độ chính xác cao.

Nó có phần mềm chất lượng cao cho phép nó thực hiện quá trình hiệu quả hơn.Nó rất dễ vận hành vì hệ thống bàn phím có sẵn cả phiên bản tiếng Trung và tiếng Anh.

Máy kiểm tra này có tầm quan trọng lớn vì nó cải thiện hiệu suất của PCB, cung cấp thiết bị chất lượng cao và giúp giảm thiểu sai sót.Trước khi bắt đầu quy trình, hãy luôn ghi nhớ một số cân nhắc để bạn có thể thực hiện hiệu quả hơn.Chúng bao gồm tốc độ chổi cao su, áp suất chổi cao su, kiểm tra, v.v.
