CP45FV CP45NEO Samsung Smt Máy định vị linh hoạt 240V 2.6KVA

CP45FV CP45NEO Samsung Smt Máy định vị Linh hoạt 240V 2.6KVA

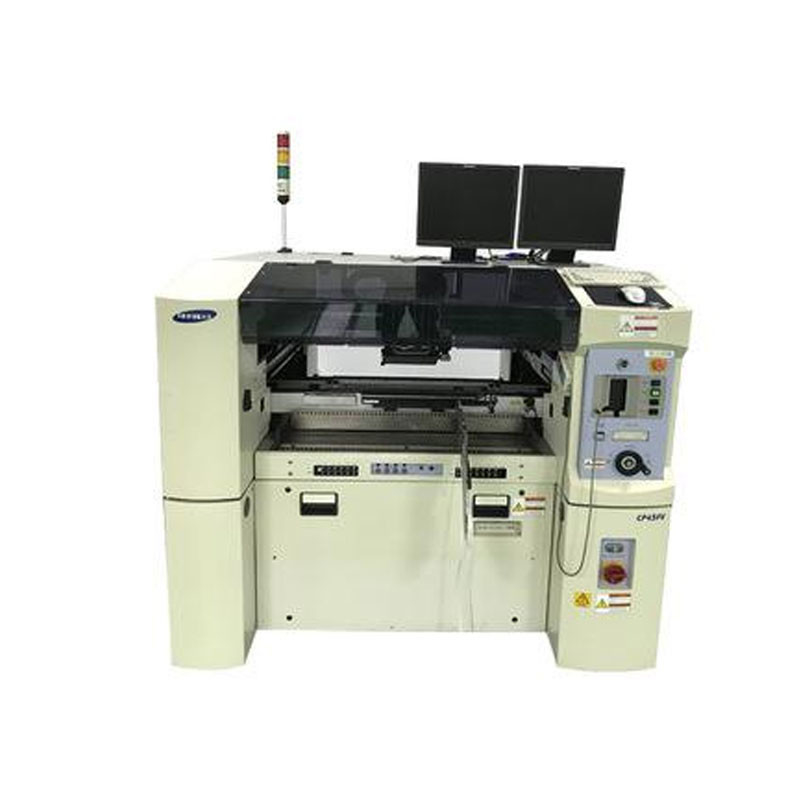

Máy định vị Samsung CP45FV NEO

Sự chỉ rõ:

Tên thiết bị: Máy xếp Samsung CP45FV, Máy xếp Samsung CP45FV NEO, Máy xếp Samsung CP45FV đã qua sử dụng

Giới thiệu tóm tắt về thiết bị

CP45FV là hệ thống bố trí SMD tốc độ cao và linh hoạt có thể xử lý nhiều loại thành phần ở tốc độ cao.Hệ thống hình ảnh cố định được sử dụng kết hợp với hệ thống hình ảnh bay, do đó phạm vi gắn thành phần là 0402-42mmIC, bao gồm QFP độ cao 0,3mm & CSP độ cao 0,5mm.Tất cả các đầu định vị được thiết kế để xử lý các thành phần cao độ tốt.Hiệu suất này làm cho quá trình sắp xếp đơn giản và hiệu quả, do đó nâng cao hiệu quả công việc và tính linh hoạt.Bằng cách sửa đổi hệ thống mở rộng CP-03, việc sản xuất dải đèn huỳnh quang 1,2m có thể được thực hiện.Máy xếp Samsung CP45 có ba kiểu máy, CP45NEO / CP45FV / CP45F.Máy sắp xếp Samsung CP45 đã qua sử dụng có đặc điểm là hiệu suất chi phí cao và độ ổn định của vị trí thiết bị mạnh mẽ.

Thông số Samsung CP45FV
Mô hình: Samsung Mounter SAMSUNG-CP45F / CP45FV / CP45NEO
Tốc độ gắn: 0,178 giây / chip
14900cph (1608)
0,75 giây / qfp64
1.6 giây / qfp256
Độ chính xác lắp: cộng hoặc trừ 0,08mm
Phạm vi lắp thành phần: 1005 (0402) -22mm IC, 0603 (0201) -12mm
32mm IC
Kích thước PCB: 510 * 460-460 * 400mm
Kích thước thiết bị: 1650 * 1540 * 1420mm
Nguồn điện: AC200V-240V 2.6KVA
Áp suất không khí: 5KG
Trọng lượng thiết bị: 1380kg

Máy định vị Samsung, Máy định vị LED sê-ri CP40:
Số mô hình: CP40L
Gắn đầu: 3
Phương pháp định tâm: laser tuyến tính (đầu laser)
Kích thước bề mặt: Tối thiểu: 50 * 50 * 0,5 (mm) -Tối đa: 460 * 400 * 4,0 (mm), có thể điều chỉnh: 0,28-4,2t
Tốc độ gắn: CHIP / 0,22 giây / CHIP (căn giữa bằng laser)
QFP: 0,85 giây / QFP (dòng CCD)
Số bộ nạp: 104 (bộ nạp đai 8mm)
Hướng vận chuyển: trái-phải (tùy chọn: phải-trái)
Độ chính xác lắp: CHIP / ± 0,1mm
QFP / ± 0,05mm (bước 0,5mm)
Phạm vi ứng dụng gốc: Tối thiểu: 1005-Tối đa: 32 * 32mm
Yêu cầu nguồn: AC100, 110, 200, 220, 240V (50 / 60HZ) 2.6KW (Max)
Diện tích / kích thước: khoảng 2,6㎡
Trọng lượng tịnh: khoảng 1100KG
Các loại khay nạp: 8mm, 12mm, 16mm, 24mm, 32mm, 44mm, 56mm, khay nạp (khay) xếp chồng lên nhau, khay nạp tương tác (rung), Thiết bị nạp nhiều đĩa 20 chuyển động (tủ IC)
Tiêu thụ không khí: 150NI / phút
Số mô hình: CP40LV
Gắn đầu: 3
Phương pháp định tâm: laser tuyến tính, hệ thống video (camera cố định)
Kích thước bề mặt: Tối thiểu: 50 * 50 * 0,5 (mm) -Tối đa: 460 * 400 * 4,0 (mm), có thể điều chỉnh: 0,28-4,2t
Tốc độ lắp: CHIP / 0,22 giây / CHIP
QFP: 0,85 giây / QFP (dòng CCD) 1,3 giây / QFP (căn giữa video)
Số bộ nạp: 104 (bộ nạp đai 8mm)
Hướng vận chuyển: trái-phải (tùy chọn: phải-trái)
Độ chính xác lắp: CHIP / ± 0,1mm
QFP / ± 0,05mm (bước 0,5mm) ± 0,03mm (0,03mm): tùy chọn
Phạm vi ứng dụng ban đầu: Căn chỉnh bằng laser: Tối thiểu: 1005-Tối đa: □ 32 * 32mm
Căn giữa video: Tối đa: □ 42 * 42 (cao độ 0,5mm)
Tùy chọn: □ 32 * 32mm (cao độ 0,3mm)
BGA: □ 42 * 42mm (cao độ 1,0mm)
Yêu cầu nguồn: AC100, 110, 200, 220, 240V (50 / 60HZ) 2.6KW (Max)
Diện tích / kích thước: khoảng 2,6㎡
Trọng lượng tịnh: khoảng 1100KG
Các loại khay nạp: 8mm, 12mm, 16mm, 24mm, 32mm, 44mm, 56mm, khay nạp (khay) xếp chồng lên nhau, khay nạp tương tác (rung), Thiết bị nạp nhiều đĩa 20 chuyển động (tủ IC)
Tiêu thụ không khí: 150NI / phút
Dòng máy định vị đa năng Samsung CP45:
Samsung CP45FV
Đầu vị trí 6 đầu vị trí
Hệ thống servo Hệ thống truyền động động cơ servo Hệ thống truyền động chuyển động trục X, Y-Z
Phương pháp định tâm Hệ thống bay CP45F
CP45FV Full Vision (Fly Vision + Stage Vision)
Kích thước bề mặt tiêu chuẩn 50 × 30 × 0,38mm ～ 460 × 400 × 4,2mm Tùy chọn (CP45-L NEO) 50 × 100 × 0,38mm ～ 510 × 460 × 4,3mm
Tốc độ lắp CHIP 0,178 giây / mảnh IPC9580 14900CPH (1608)
QFP 0,75 giây / mảnh (căn giữa chuyến bay) 1,6 giây / mảnh (hệ thống tầm nhìn cố định)
Số lượng bộ nạp Bộ nạp dây đai (104 tùy chọn)
Hướng vận chuyển trái-phải (tùy chọn: phải-trái)
Độ chính xác gắn CHIP 0603 (0201) Chip ± 0.08mm 1005Chip
QFP ± 0,1mm QFP ± 0,04mm
Phạm vi gốc: Máy ảnh máy bay 1005 (0402) ～ □ 22mm IC, 0603 (0201) ～ □ 12mm (tùy chọn)
Máy ảnh cố định tiêu chuẩn (FOV35) ～ □ 32mm IC (Chì Pitch: 0,4mm)
Máy ảnh cố định đặc biệt (FOV20) ～ □ 17mm IC (Chì Pitch: 0,3mm)
Máy ảnh cố định đặc biệt (FOV45) ～ □ 42mm IC (Chì Pitch: 0.5mm)
Tối thiểu.Chì Pitch (QFP) 0,3mm (với FOV20 Vision)
Tối thiểu.Ball Pitch (BGA) 0.5mm (với FOV20 Vision)
Các bộ phận lên đến 15mm (9mm: với tầm nhìn bay)
Yêu cầu nguồn AC220V ～ 240V (50/60 Hz, 3Phase) RMS 2.6kVA (tối đa: 6kVA)
Diện tích / Kích thước (mm) (x * y * h) 1650 × 1540 × 1420
Khối lượng tịnh khoảng 1380kg
Các loại khay nạp 8mm, 12mm, 16mm, 24mm, 32mm, 44mm, 56mm, khay nạp, khay nạp rung, tủ IC đa đĩa 20 tác vụ
Tiêu thụ không khí 5kg / cm³, 160Nl / phút
CP45FVNEO
Mặt hàng CP45F / FV NEO
Phương pháp hình dung Tầm nhìn đầy đủ (Fly Vision + Stage Vision)
Tốc độ gắn Chip Tốc độ tối đa 0,178 giây / chip,
IPC9580 14900CPH (1608)
Máy ảnh chuyến bay IC 0.75 giây / QFP64
Máy ảnh cố định 1.6 giây / QFP256
Độ chính xác lắp 0603 (0201) Chip ± 0.08mm
1005Chip ~ ± 0,1mm
QFP ± 0,04mm
Kích thước thành phần Máy ảnh bay 1005 (0402) ～ □ 22mm IC, 0603 (0201) ～ □ 12mm (tùy chọn)
Máy ảnh cố định tiêu chuẩn (FOV35) ～ □ 32mm IC (Chì Pitch: 0,4mm)
Máy ảnh cố định đặc biệt (FOV20) ～ □ 17mm IC (Chì Pitch: 0,3mm)
Máy ảnh cố định đặc biệt (FOV45) ～ □ 42mm IC (Chì Pitch: 0.5mm)
Tối thiểu.Chì Pitch (QFP) 0,3mm (với FOV20 Vision)
Tối thiểu.Ball Pitch (BGA) 0.5mm (với FOV20 Vision)
Các bộ phận lên đến 15mm (9mm: với tầm nhìn bay)
Kích thước bảng mạch PCB 460X400X4.2 ~ 50X30X0.38 / 510X460X4.2 ~ 50X100X0.38 (CP45-L NEO)
