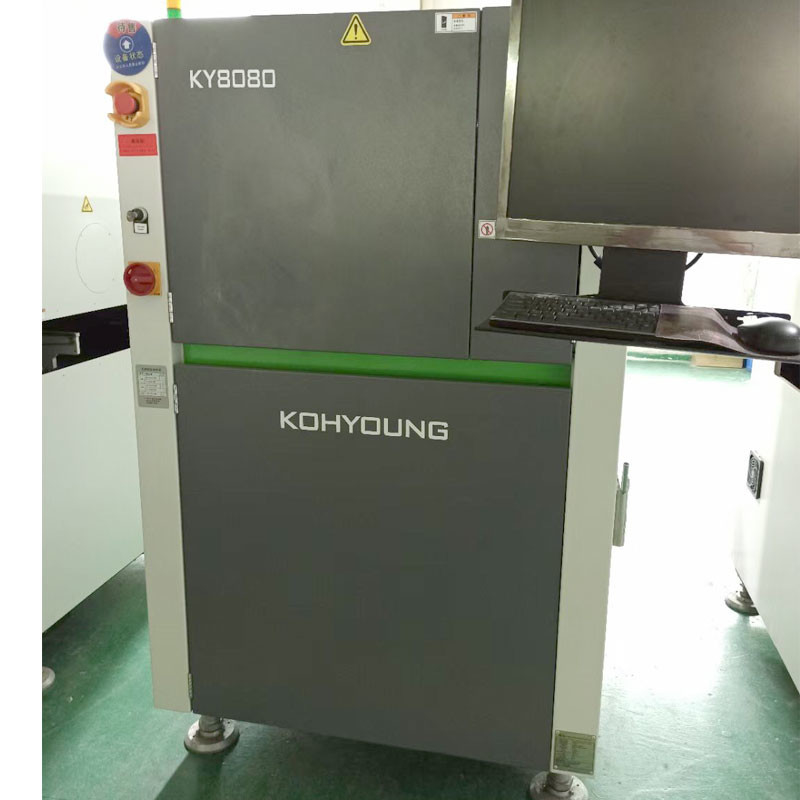

Máy kiểm tra SMT trực tuyến KY8080 Thiết bị kiểm tra dán hàn PCB
KY8080 SPI Trực tuyến, Máy kiểm tra chất lượng cao PCB hàn
Nhanh hơn 3 lần
Mã vạch có thể nhận ra nhiều câu đố
Mã vạch có thể nhận ra nhiều câu đố
Tối ưu hóa quy trình thông qua kết nối 3D SPI + 3D AOI
Với khả năng tự động bù khi bo mạch PCB bị cong
Đo chính xác diện tích của miếng hàn đã in và tính thể tích của miếng hàn
Gao Yong sử dụng nguồn sáng kép để giải quyết triệt để vấn đề bóng tối
Bất kỳ chương trình nào cũng có thể được chỉnh sửa trong vòng 10 phút
Công nghệ SPI độc đáo sử dụng công nghệ 2D + 3D
| Các hạng mục kiểm tra bắt buộc đối với 3D SPI | |||||
| Yêu cầu | Giải pháp | ||||
| Giải quyết vấn đề bóng | Bài báo của Moore công nghệ để loại bỏ bóng tối và hệ thống ánh sáng chiếu sáng hai chiều | ||||
| Thời gian thực bù uốn tấm (lược đồ 2D + 3D) | • Bù uốn bo mạch (Tham chiếu tấm đệm + Theo dõi Z) | ||||
| Dễ dàng hoạt động | • GUI đổi mới, hình ảnh 3D màu | ||||
| Phát hiện cơ thể nước ngoài | • Chức năng phát hiện dị vật 3D (tùy chọn) | ||||
| Các bài kiểm tra | Các bài kiểm tra | • Khối lượng, diện tích, điều chỉnh, bù đắp, bắc cầu, hình dạng, đồng dạng | |||
| Loại xấu | • Thiếu thiếc, thiếc nhiều, thiếc ít, thậm chí thiếc, hình dạng xấu, bù đắp, độ đồng đều | ||||
| Hiệu suất phát hiện | Độ phân giải camera | 15μm | 20μm | 25μm | |
| FOV / kích thước | 30 × 30mm (1,18 × 1,18 inch) | 40 × 40mm (1,57 × 1,57 inch) | 50 × 50mm (1,97 × 1,97 inch) | ||
| Tốc độ kiểm tra 3D đầy đủ | 22,5-56,1cm² / s (Tốc độ kiểm tra thay đổi tùy theo PCB và điều kiện kiểm tra). | ||||
| Cao độ dán hàn tối thiểu | 100μm (3,94 mils) | 150μm (5,91 mils) | 200μm (7,87 mils) | ||
| Máy ảnh | • Máy ảnh 4 megapixel | ||||
| sự chiếu sáng | • Đèn LED IR-RGB (tùy chọn) | ||||
| Độ phân giải trục Z | 0,37μm | ||||
| Độ chính xác cao (mô-đun hiệu chỉnh) | -1μm | ||||
| Khả năng phát hiện 01005 | ＜ 10% tại 6 Ó | ||||
| Gage R&R (dung sai ± 50%) | |||||
| Kích thước phát hiện tối đa | 10 x 10mm | ||||
| Chiều cao phát hiện tối đa | • 400μm (tùy chọn 2mm) | 0,39 × 0,39 inch | |||
| Sân đất tối thiểu | • 100μm (chiều cao dán hàn 150μm) | 15,75 triệu (选项 78,74 triệu) | |||
| Tương ứng với các chất nền màu khác nhau | • Có thể | 3,94 triệu (5,91 triệu 锡膏 高度) | |||
| Thư từ cơ bản | Theo dõi điều chỉnh chiều rộng | • tự động | |||
| Theo dõi phương pháp sửa chữa | • Đường ray phía trước cố định / đường ray phía sau cố định (cố định khi vận chuyển) | ||||
| phần mềm | Định dạng đầu vào được hỗ trợ | • Dữ liệu Gerber (274X, 274D), ODB ++ (tùy chọn) | |||
| Phần mềm lập trình | • ePM-SPI | ||||
| Công cụ quản lý thống kê | SPC Plus: | ||||
| Biểu đồ, X-bar & R-Chart, X-bar & S-Chart, Cp & Cpk,% Gage R&R | |||||
| SPC thời gian thực & Nhiều màn hình | |||||
| Báo động SPC | |||||
| Hệ thống giám sát từ xa KSMART | |||||
| Sự thuận tiện của hoạt động | • Tạo Thư viện theo kích thước thành phần để đặt điều kiện kiểm tra | ||||
| KYCal: Tự động hiệu chỉnh máy ảnh / ánh sáng / chiều cao | |||||
| hệ điều hành | • Windows 7 Ultimate 64 bit | ||||
| Thêm vào | • Đầu đọc mã vạch tiện dụng 1D & 2D | • Mục tiêu hiệu chuẩn Standrad | <span st | ||
| Các giải pháp | |||||
Tính năng sản phẩm
Kiểm tra dán hàn 3D (chiếu sáng kép)
Tối ưu hóa dây chuyền sản xuất tốc độ cao và hiệu quả 3D SPI
Sử dụng ánh sáng kênh đôi để giải quyết vấn đề bóng tối
Để đảm bảo quá trình in bao da diễn ra nhanh chóng, về cơ bản nó được trang bị các chương trình Easy UI và SPC Plus
Có sẵn các mẫu M, L, XL và hệ thống Dual Lane.
Chứng nhận:
Vận chuyển và giao hàng:
Sản phẩm của chúng tôi được bán trên toàn thế giới. Bạn có thể yên tâm về toàn bộ quá trình sản xuất sản phẩm của chúng tôi.
