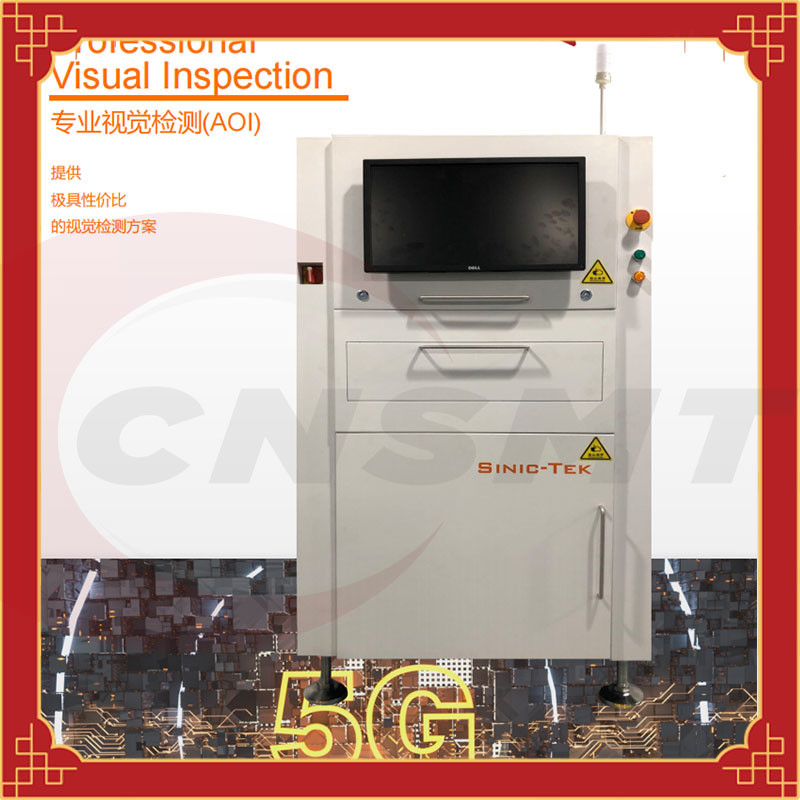

Máy kiểm tra SMT nội tuyến 2D AOI Thiết bị kiểm tra quang học tự động trực tuyến
Máy kiểm tra AOI nội tuyến SMT 2D, Kiểm tra trực tuyến chuyên nghiệp
CNSMT AOI sử dụng thấu kính viễn tâm không bị méo và phương pháp hiệu chuẩn điểm đa tham chiếu.
Và định vị tự động của cửa sổ phát hiện, bao gồm định vị kép của tấm đệm và phần thân, giải quyết vấn đề của bảng
Độ lệch khung do biến dạng gây ra làm giảm đáng kể báo động sai!
AOI của chúng tôi áp dụng tính năng chọn màu nhiều cấp độ và màu sắc của vật liệu kém
Khả năng tương thích khác nhau cao hơn!Hiệu quả tránh báo động sai do sự khác biệt về màu sắc vật liệu!
Sự chỉ rõ:
| Hệ thống hình ảnh | Máy trực tuyến Monorail-S510 | Máy trực tuyến đường đôi-S510D | Máy trực tuyến có đèn chiếu sáng xuống-M300 | Máy ảnh trực tuyến hai mặt-M400 |
| Máy ảnh | Cấu hình tiêu chuẩn: camera công nghiệp 5 triệu pixel (tùy chọn: camera công nghiệp 12 triệu pixel) | Cấu hình tiêu chuẩn: camera công nghiệp 12 triệu pixel | ||
| Ống kính | Thấu kính viễn tâm | |||
| nguồn sáng | Ánh sáng ba màu RGB | |||
| Nghị quyết | Cấu hình tiêu chuẩn: 15um (tùy chọn 10um) | Cấu hình tiêu chuẩn: 16um (10um tùy chọn) | ||
| lĩnh vực thị giác | Máy ảnh công nghiệp 5 triệu pixel: 10um: 24 * 20mm 15um: 36 * 30mm Máy ảnh công nghiệp 12 triệu pixel: 10um: 40 * 30mm 16um: 64 * 48mm |
|||
| Nền tảng thể thao | ||||
| Kích thước bảng có thể đo lường | 420mm * 350mm | Đường truyền đơn: 420mm * 560mm Đường truyền đôi: 420mm * 310mm | 510mm * 460mm | |
| Phạm vi độ dày của bảng | 0,3 ~ 5mm | |||
| Chiều rộng clip | 3mm | |||
| Lên và xuống chiều cao rõ ràng | Tiêu chuẩn nhà máy: TOP: 30mm BOT: 30mm Điều chỉnh tối đa: TOP: 45mm BOT: 45mm |
Tiêu chuẩn nhà máy: BOT: 30mm Điều chỉnh tối đa: BOT: 50mm |
Tiêu chuẩn nhà máy: TOP: 50mm BOT: 30mm Điều chỉnh tối đa: TOP: 50mm BOT: 50mm |
|
| Trọng lượng bảng tối đa | 5kg | 7kg | ||
| Tốc độ phát hiện | 250 ~ 300ms / FOV | |||
| Chuyển động X, Y | động cơ servo | |||
| Thông số kỹ thuật thiết bị | ||||
| hệ điều hành | Windows10 64bit | |||
| Nguồn cấp | AC220V, 50 / 60Hz | |||
| Áp suất không khí | 0,5Mpa | |||
| Theo dõi chiều cao | 900 ± 20mm | 730 ± 20mm (có thể thêm miếng đệm) | ||
| Trọng lượng máy | Khoảng 600KG | Khoảng 800kg | Khoảng 600KG | Khoảng 730KG |
| Kích thước máy | L890 * W990 * H1560mm (Không bao gồm đèn cảnh báo) |
L890 * W1380 * H1560mm (Không bao gồm đèn cảnh báo) |
L990 * W1400 * H1100mm (Không bao gồm đèn cảnh báo) |
L990 * W1400 * H1600mm (Không bao gồm đèn cảnh báo) |
| Các bài kiểm tra | ||||
| Các hạng mục thử nghiệm SMT: | Sai phần, thiếu phần, đảo ngược, bù đắp, bia mộ, đứng bên, lật ngược, hư hỏng, đoản mạch | |||
| Ít thiếc, hàn ảo, hàn rỗng, tràn keo, tiếp xúc đồng, nâng chân, biến dạng chân | ||||
| Bài kiểm tra THT: | Vô tích, ít thiếc, nhiều thiếc, vô hiệu, ngắn mạch, tiếp xúc đồng, hàn giả, chân chôn, bóng hàn, cơ thể nước ngoài | |||
