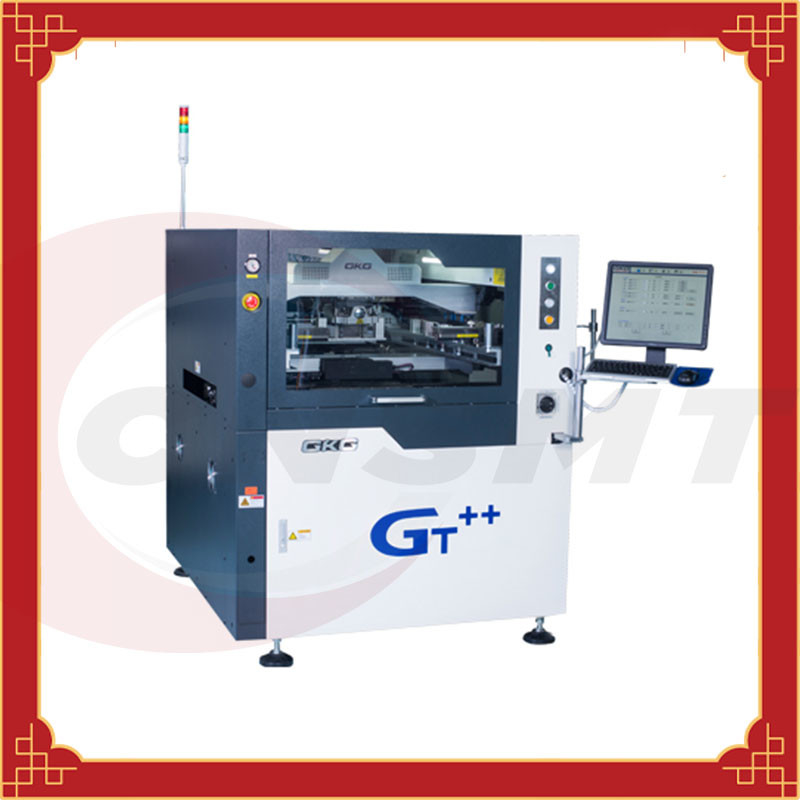

GKG GT ++ SMT Máy in Stencil Dán tự động 3KW 60Hz
GKG GT ++, Máy in tự động hoàn toàn SMT cao cấp, máy in dán hàn tự động
| mô hình | GT ++ |
| Kích thước khung màn hình | 470 ×370-737×737mm |
| Kích thước bề mặt | 50 ×50-510×510mm |
| Độ dày lớp nền | 0,4-6mm |
| Trọng lượng nền | 5kg |
| Khoảng trống cạnh bề mặt | 2,5mm |
| Chiều cao truyền tải | 23mm |
| Chiều cao truyền tải | 900 ±40mm |
| Tốc độ vận chuyển | Điều khiển phần mềm 1500mm / S (MAX) (có thể điều chỉnh tốc độ) |
| Phương thức vận chuyển | Đường sắt vận chuyển một mảnh |
| Phương pháp hỗ trợ chất nền | Ống từ tính / khối đường viền / bệ kích có thể điều chỉnh tự động |
| Phương pháp kẹp bề mặt | Chức năng ép trên / kẹp linh hoạt / hút chân không bằng kính thiên văn tự động |
| Bản in | 0-20mm |
| Chế độ in | In cao su đơn hoặc đôi |
| Scraper loại | Chổi cao su / chổi chỉ cao su (góc 45 ° / 55 ° / 60 °) |
| Scraper tốc độ | 6-200mm / giây |
| Áp lực in | 0,5-10kg |
| Phương pháp làm sạch | Hệ thống làm sạch nhỏ giọt / làm sạch qua lại / hút bụi khô và ướt ba chế độ |
| Góc nhìn | 10 × 8mm |
| Loại điểm tham chiếu | Điểm tham chiếu tiêu chuẩn / miếng đệm / độ mở |
| Loại máy ảnh | Hệ thống thị giác hình ảnh lên và xuống / máy ảnh kỹ thuật số / định vị kết hợp hình học |
| Độ chính xác của căn chỉnh hệ thống và khả năng lặp lại | ±12.5um@6σ, CPK≥2.0 |
| Độ lặp lại in thực tế của chất hàn dán | ± 18um @ 6σ, CPK≥2.0 |
| Chu kỳ in | ＜ 7,5 giây |
| Yêu cầu về nguồn điện | AC220V ± 10%, 50 / 60Hz, 3KW |
| Yêu cầu về khí nén | 4-6Kgf / cm² |
| Tiêu thụ không khí | Khoảng 5L / phút |
| Nhiệt độ làm việc | ﹣20 ℃ ~ ﹢ 45 ℃ |
| Độ ẩm môi trường làm việc | 30% ~ 60% |
| Kích thước (không bao gồm đèn ba màu) | L1240 × W1410 × H1500 (mm) |
| trọng lượng | Khoảng 1100Kg |
Giới thiệu chức năng tiêu chuẩn của máy in hàn dán tự động GKG-GT ++:
1. Hệ thống làm sạch nhỏ giọt
Cấu trúc làm sạch nhỏ giọt có thể ngăn chặn hiệu quả việc lau một phần không chứa dung môi do việc cắm ống dẫn dung môi.
2. Thiết kế cấu trúc cạp hoàn toàn mới
Cấu trúc cạp mới của ray trượt và xi lanh giúp cải thiện độ ổn định khi vận hành và kéo dài tuổi thọ.
3. Hệ thống định vị ray dẫn hướng
Bằng sáng chế phát minh mô hình tiện ích quốc tế.Thiết bị kẹp bên linh hoạt có thể tháo rời, có thể lập trình, dành cho bảng mềm, PCB bị cong vênh và biến dạng, làm phẳng mặt trên duy nhất, thông qua lập trình phần mềm, có thể tự động mở rộng và co lại mà không ảnh hưởng đến độ dày của thiếc.
4. Hệ thống máy ảnh kỹ thuật số CCD
Hệ thống đường dẫn quang học mới - ánh sáng vòng đồng nhất và ánh sáng đồng trục có độ sáng cao, cùng với chức năng độ sáng có thể được điều chỉnh vô cấp, làm cho tất cả các loại điểm Mark có thể được nhận dạng tốt (bao gồm cả các điểm Mark không đồng đều) để thích ứng với mạ Thiếc, đồng - mạ, mạ vàng, đóng hộp, FPC và các loại PCB khác với màu sắc khác nhau.
5. Nền tảng kích điều chỉnh độ dày PCB chính xác cao
Cấu trúc nhỏ gọn và đáng tin cậy, nâng ổn định, phần mềm điều chỉnh chiều cao kim PIN tự động, và có thể điều chỉnh chính xác vị trí và chiều cao của bảng mạch PCB có độ dày khác nhau.
6. Giao diện đa chức năng hoàn toàn mới
Ngắn gọn và dễ vận hành.Chức năng điều khiển nhiệt độ từ xa theo thời gian thực.
Chức năng tùy chọn của máy in hàn dán tự động GKG-GT ++:
1. Chức năng phát hiện dán hàn và đóng hộp tự động kiểu chai
Máy hàn tự động di động được thêm vào để đảm bảo chất lượng của thuốc hàn và lượng thuốc hàn trong giấy nến, để đảm bảo chất lượng in của khách hàng và tăng năng suất.
2. Hệ thống pha chế tự động
Theo các yêu cầu quy trình in khác nhau, sau khi in, bảng PCB có thể được phân phối chính xác, đóng hộp, lót, đổ đầy và các hoạt động chức năng khác;Đồng thời, đầu phân phối cũng được trang bị chức năng làm nóng, có thể được sử dụng ở nhiệt độ môi trường thấp hơn Khi keo được làm nóng, tính lưu động của keo được cải thiện.
3. Kết nối SPI
Được kết nối với SPI để tạo thành một hệ thống vòng kín.Sau khi nhận được thông tin phản hồi SPI in kém, máy sẽ tự động điều chỉnh theo độ lệch phản hồi SPI.Độ lệch hướng XY có thể được tự động điều chỉnh trong 3PCS và giấy nến sẽ được làm sạch để cải thiện việc in.Chất lượng và hiệu quả sản xuất tạo thành một hệ thống phản hồi in hoàn chỉnh.
4. Chức năng phát hiện lưới thép
Bằng cách thực hiện bù nguồn sáng trên giấy nến và sử dụng CCD để kiểm tra lưới của giấy nến trong thời gian thực, nó có thể nhanh chóng phát hiện và phán đoán xem liệu giấy nến có bị chặn sau khi làm sạch hay không và thực hiện làm sạch tự động.Đây là một loại kiểm tra 2D của bảng PCB.cộng.
5. Dẫn đầu về khả năng tương thích của Công nghiệp 4.0
Bằng cách tự động tải lên hoặc xuất ra trạng thái và thông số của máy, nó cung cấp một sự đảm bảo chắc chắn cho sản xuất thông minh công nghiệp 4.0 của khách hàng.Nó có thể nhận ra kết nối liền mạch với hệ thống MES của khách hàng và nhận ra khả năng truy xuất nguồn gốc cao của sản phẩm;quản lý thông minh và điều khiển thiết bị bảo trì, theo quản lý tại chỗ, thực hiện việc tự phân bổ quyền sử dụng của tất cả các cấp của nhân viên kỹ thuật.
6. BTB
Đường đôi mang lại hiệu suất gấp đôi: hai thiết bị có thể được điều khiển riêng biệt, chẳng hạn như chạy các sản phẩm khác nhau trên mỗi đường đua;hai thiết bị có thể được tách ra một lần nữa bất cứ lúc nào
