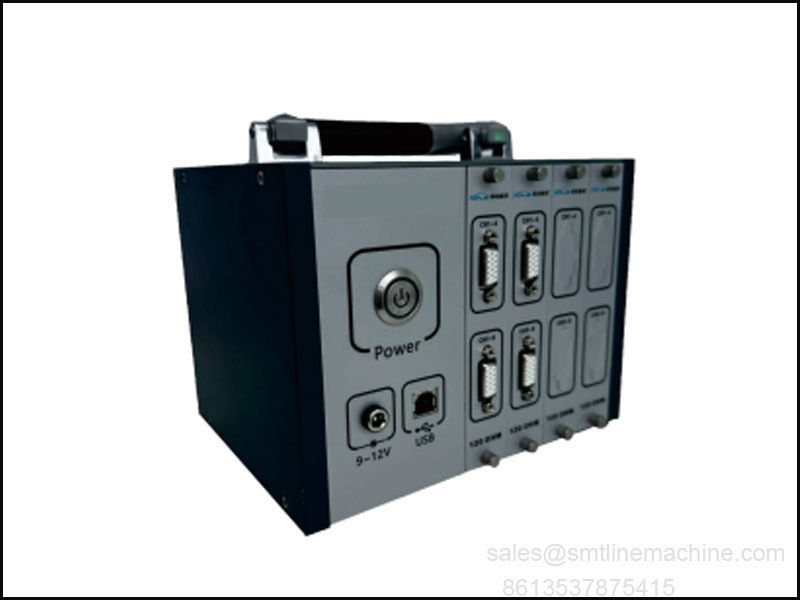

Máy kiểm tra ứng suất di động CN-YL8C
CNYL8C là một thiết bị kiểm tra ứng suất nhỏ gọn và di động được thiết kế cho nhiều tình huống đo ứng suất khác nhau trong sản xuất điện tử. Nó được sử dụng rộng rãi để kiểm tra ứng suất tách bảng PCB, ứng suất ICT (Kiểm tra tại mạch), ứng suất FCT (Kiểm tra chức năng), ứng suất lắp ráp và kiểm tra ứng suất rơi, cùng nhiều ứng dụng khác.
Các ứng dụng chính
Kiểm tra ứng suất tách bảng PCB: Phát hiện ứng suất cơ học trong quá trình tách bảng để ngăn ngừa nứt các linh kiện hoặc mối hàn.
Kiểm tra ứng suất ICT: Đo ứng suất trong quá trình kiểm tra tại mạch để tránh hư hỏng bảng mạch do đầu dò kiểm tra.
Kiểm tra ứng suất FCT: Đảm bảo rằng áp suất kẹp trong quá trình kiểm tra chức năng không vượt quá mức ứng suất an toàn.
Kiểm tra ứng suất trong quá trình lắp ráp: Đánh giá ứng suất trong quá trình vặn vít, ép linh kiện và các thao tác lắp ráp khác.
Kiểm tra ứng suất va đập rơi: Mô phỏng ứng suất do sản phẩm rơi trong quá trình vận chuyển hoặc sử dụng.
Tính năng phần mềm
Giao diện thân thiện với người dùng: Dễ học và vận hành, lý tưởng cho nhân viên sản xuất.
Ưu điểm sản phẩm
Thiết kế di động: Nhẹ và nhỏ gọn, phù hợp để sử dụng trên dây chuyền sản xuất, trạm QC hoặc trong phòng thí nghiệm.
Hỗ trợ đa kênh: Kết nối nhiều cảm biến đo biến dạng để kiểm tra đồng thời, hiệu quả.
Độ tin cậy công nghiệp: Được thiết kế để sử dụng lâu dài trong môi trường công nghiệp khắc nghiệt.
Cảm biến độ nhạy cao: Ghi lại chính xác các biến dạng nhỏ để phân tích chính xác.
Tính năng của Máy kiểm tra ứng suất di động CN-YL8C
Máy kiểm tra ứng suất di động CNYL8C
Dưới đây là phiên bản tiếng Anh của mô tả kỹ thuật cho Máy kiểm tra ứng suất di động CNYL8C, kết hợp thiết kế mô-đun và chi tiết hiệu suất:
Tính năng kỹ thuật của Máy kiểm tra ứng suất di động CNYL8C
Thiết kế mô-đun:
Mỗi mô-đun cảm biến đo biến dạng đi kèm với 8 hoặc 4 kênh thu thập (tùy thuộc vào loại mô-đun). Hệ thống không thể mở rộng, đảm bảo hiệu suất ổn định và đáng tin cậy.
Kết nối USB & Ghi dữ liệu:
Kết nối với máy tính chủ thông qua USB và hỗ trợ lưu trữ dữ liệu dài hạn trực tiếp trên ổ cứng của PC, lý tưởng để theo dõi và phân tích liên tục.
Khả năng tương thích với cảm biến đo biến dạng:
Hỗ trợ cả cảm biến đo biến dạng 120Ω và 350Ω, tùy thuộc vào loại mô-đun đang sử dụng.
Tốc độ lấy mẫu cao:
Đạt tốc độ lấy mẫu tối đa 10kHz, ngay cả khi tất cả 8 hoặc 4 kênh đang lấy mẫu đồng thời, đảm bảo thu thập dữ liệu chính xác và tốc độ cao.
Giao diện thân thiện với người dùng:
Menu vận hành được hiển thị ở định dạng hộp thoại với giao diện tiếng Trung. Được thiết kế đơn giản và hiệu quả, người dùng có thể bắt đầu nhanh chóng mà không cần thiết lập phức tạp.
Tuân thủ các tiêu chuẩn quốc tế:
Hoàn toàn phù hợp với các tiêu chuẩn kiểm tra cảm biến đo biến dạng của Intel và các tiêu chuẩn đo ứng suất IPC9704, đảm bảo chuẩn hóa toàn cầu trong kiểm tra độ tin cậy.
Báo cáo một cú nhấp chuột:
Tự động tạo báo cáo kiểm tra chi tiết chỉ với một cú nhấp chuột, bao gồm phán đoán “Đạt” hoặc “Không đạt” dựa trên ngưỡng kiểm tra ứng suất — lý tưởng để kiểm soát chất lượng nhanh chóng và hiệu quả.
Máy kiểm tra ứng suất di động CN-YL8CThông số kỹ thuật
| Số kênh trên mỗi mô-đun | 8/4 kênh đầu vào tương tự |
| Tốc độ lấy mẫu tối đa | 80KS/s trên mỗi khung |
| Chế độ lấy mẫu | Lấy mẫu đồng thời đa kênh |
| Độ phân giải ADC | 24 bit |
| Điện trở cảm biến đo biến dạng được hỗ trợ | 120Ω |
| Loại cầu Wheatstone được hỗ trợ | 1/4 cầu |
| Độ chính xác chuyển đổi | 3.5062 nV/V/LSB |
| Lỗi khuếch đại độ chính xác | 0.02% (đã hiệu chuẩn, điều kiện thông thường 25°C ±5°C) |
| Phạm vi đo đầy đủ | +29.4 mV/V (+62500µε / -55500µε) |
| Bảo vệ quá áp giữa các đầu cuối | ±30V |
| Độ ổn định (Độ trôi khuếch đại) | 6 ppm/°C |
| Loại giao diện khung | Đầu vào tốc độ cao USB 2.0 |
| Nguồn điện | 11–30VDC / 220VAC |
| Mức bảo vệ | IP40 |
HƯỚNG DẪN CÂU HỎI THƯỜNG GẶP – Máy kiểm tra ứng suất di động CNYL8C
1. CNYL8C được sử dụng để làm gì?
CNYL8C là một máy kiểm tra ứng suất di động được thiết kế để đo ứng suất cơ học trong bảng mạch PCB và các cụm điện tử. Nó thường được sử dụng cho:
Kiểm tra ứng suất tách bảng PCB
Phân tích ứng suất của đồ gá ICT/FCT
Giám sát ứng suất trong quá trình lắp ráp
Kiểm tra mô phỏng rơi/va đập
2. Thiết bị hỗ trợ bao nhiêu kênh?
Mỗi mô-đun cung cấp 8 hoặc 4 kênh đầu vào tương tự. Hệ thống được thiết kế với cấu trúc mô-đun không thể mở rộng để đảm bảo độ ổn định và chính xác.
3. Tốc độ lấy mẫu tối đa là bao nhiêu?
Thiết bị hỗ trợ tốc độ lấy mẫu tối đa 80KS/s trên mỗi khung, với khả năng lấy mẫu đồng thời đa kênh.
4. Những loại cảm biến đo biến dạng nào được hỗ trợ?
CNYL8C hỗ trợ cảm biến đo biến dạng 120Ω và tương thích với cấu hình cầu Wheatstone 1/4, phù hợp với nhiều ứng dụng công nghiệp.
5. Độ phân giải và độ chính xác là bao nhiêu?
Độ phân giải ADC 24 bit
Độ chính xác chuyển đổi: 3.5062 nV/V/LSB
Lỗi khuếch đại: 0.02% (trong điều kiện đã hiệu chuẩn 25°C ±5°C)
Phạm vi đầy đủ: +29.4 mV/V (+62500µε / 55500µε)
6. Hệ thống có thể tự động tạo báo cáo không?
Có, nó hỗ trợ tạo báo cáo tự động bằng một cú nhấp chuột, bao gồm phán đoán Đạt/Không đạt dựa trên các tiêu chuẩn cảm biến đo biến dạng của Intel và IPC9704. Tính năng này cải thiện đáng kể hiệu quả và tính nhất quán của việc kiểm tra.
7. Dữ liệu được lưu trữ và truyền như thế nào?
CNYL8C kết nối với máy tính chủ thông qua USB 2.0 và hỗ trợ lưu trữ dữ liệu dài hạn trực tiếp vào ổ cứng của máy tính.
8. Nó yêu cầu nguồn điện nào?
Nó hoạt động với 11–30VDC hoặc 220VAC, phù hợp để sử dụng linh hoạt trong môi trường sản xuất.
9. Mức bảo vệ của hệ thống là gì?
Nó có tính năng bảo vệ IP40, được thiết kế để sử dụng trong nhà trong phòng thí nghiệm, bộ phận QA hoặc dây chuyền sản xuất tự động.
10. Phần mềm có dễ sử dụng không?
Có. Phần mềm dựa trên hộp thoại với giao diện tiếng Trung, được thiết kế để học nhanh, vận hành dễ dàng và thời gian thiết lập tối thiểu.
11. CNYL8C có hàng trong kho và có sẵn để đặt hàng ngay không?
Có, chúng tôi có sẵn hàng trong kho để giao hàng nhanh chóng.
Giao hàng nhanh chóng được đảm bảo cho các đơn hàng trong nước và quốc tế.
Chúng tôi xuất khẩu sang nhiều quốc gia trên toàn thế giới, với kinh nghiệm về hậu cần toàn cầu.
Chúng tôi cung cấp hỗ trợ sau bán hàng toàn diện, bao gồm hỗ trợ kỹ thuật, đào tạo và dịch vụ bảo hành.
