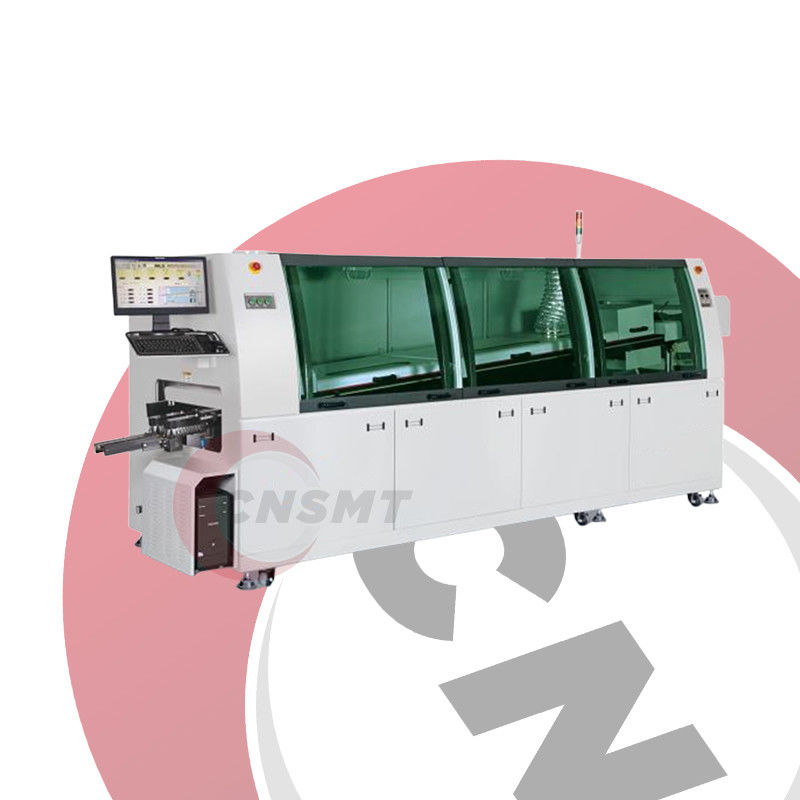

Các thông số công nghệ máy:
| Phạm vi PCB | Tối đa 50 - 400mm |
| Độ cao vận chuyển PCB | 750±50mm |
| Tốc độ vận chuyển PCB | 0 - 2000mm/min |
| góc vận chuyển PCB (Cấp độ nghiêng hàn) | 3 - 7 độ |
| Định hướng vận chuyển PCB | L→R/R→L (Tự chọn) |
| Giới hạn chiều cao của thành phần PCB | Tối đa 100mm |
| Phạm vi chiều cao sóng | Điều chỉnh 0 - 12mm, với cân bằng sóng duy trì |
| Số lượng sóng | 2 |
| Chiều dài vùng sưởi ấm trước | 530.3 × 3 = 1600mm |
| Số lượng các khu vực sưởi ấm trước | 3 |
| Năng lượng vùng sưởi ấm trước | 5 × 3 = 15kw |
| Nhiệt độ vùng sưởi ấm trước | Nhiệt độ môi trường - 250,°C điều chỉnh |
| Phương pháp sưởi | Không khí nóng |
| Các loại hàn áp dụng | Đuất không có chì / đuất thông thường |
| Sức mạnh của nồi hàn | 13.5kw |
| Khả năng hàn trong nồi hàn | Khoảng 320kg. |
| Nhiệt độ nồi hàn | Nhiệt độ môi trường - 300°C, độ chính xác điều khiển ± 1-2°C |
| Phương pháp kiểm soát nhiệt độ | PID + SSR |
| Phương pháp điều khiển máy | PLC + Computer |
| Khả năng lưu lượng | Tối đa 5,2L |
| Tỷ lệ dòng chảy | 10 - 100 ml/phút |
| Phạm vi PCB | Tối đa 50 - 400mm |
| Nguồn năng lượng | 3 - giai đoạn 5 - hệ thống dây 380V |
| Tổng công suất | Max.30kw |
| Năng lượng hoạt động bình thường | Khoảng 6kw |
| Nguồn không khí | 4 - 7kg/cm2 |
| Kích thước khung máy | L3200 × W1500 × H1650mm |
| Các kích thước tổng thể | L3900 × W1550 × H1750mm |
| Trọng lượng | Khoảng 1500kg |
| Phần bao vây | |
| Cấu trúc máy | Được làm từ các ống hình vuông công nghiệp và tấm thép. 6 vòng quay ở dưới cùng và 7 chân có thể điều chỉnh để cân bằng và điều chỉnh chiều cao. |
| Cấu trúc cửa trước | Cửa sổ thủy tinh thô nhìn rộng. 2 suối khí thủy lực để dễ dàng mở, đảm bảo đủ không gian hoạt động và bảo trì. |
| Cấu trúc cửa sau | Trượt và tháo rời, cung cấp không gian bảo trì tối đa. |
| Đầu máy | Được trang bị đèn LED chống nổ. |
| Điều trị bề mặt | Toàn bộ máy được sơn bằng màu trắng máy tính với lớp phủ bột. |
| Phần phun | |
| Tiếng phun | ST - 8 vòi phun. Phạm vi phun: 20 - 65mm (được điều chỉnh). Chiều cao: 50 - 80mm (được điều chỉnh). Tốc độ dòng chảy tối đa: 60ml / phút. |
| Hệ thống khí nén | Bộ lọc chất lượng cao, van và thiết bị điều khiển Yu Dek, màn hình hiển thị áp suất không khí kỹ thuật số, ống dẫn không khí chống axit và kiềm và chống ăn mòn. |
| Hệ thống di chuyển vòi | Động cơ bước + điều khiển PLC. Giới hạn chuyển đổi và bảng - đầu vào photoeyes cho tự động PCB tốc độ và độ dài phát hiện. |
| Hệ thống khôi phục luồng | Thang thép không gỉ dưới vòi phun để thu gom nước thải và dòng chảy, dễ kéo ra và làm sạch. |
| Hệ thống bổ sung luồng | Hướng tay/Tự động. |
| Hệ thống lọc khí thải | Hộp xả với lưới lọc thép không gỉ trong hộp phun. Sử dụng tính chất chất lỏng để hấp thụ và xả dòng chảy dư thừa. |
| Cấu trúc hộp phun | Thép không gỉ, dễ dọn dẹp và bảo trì, chống ăn mòn cao. |
| Phần làm nóng trước | |
| Khu vực sưởi ấm trước | 1600mm / 3 - kiểm soát nhiệt độ độc lập khu vực. |
| Phương pháp kiểm soát nhiệt độ | Điều khiển PID chính xác và đáng tin cậy, hệ thống nhiệt cặp nhập khẩu với báo động nhiệt cặp bất thường. |
| Các yếu tố sưởi ấm | Các yếu tố sưởi ấm Đài Loan. sưởi nóng nhanh, tuổi thọ dài, quán tính nhiệt thấp, phân phối nhiệt độ đồng đều. |
| Năng lượng làm nóng trước | Tổng công suất: 15kW. |
| Chế độ cài đặt | Hệ thống làm nóng trước hoàn toàn để tiết kiệm năng lượng tối đa. |
| Nắp hộp làm nóng trước | Thiết kế hợp lý. được lấp đầy bằng len đá mật độ cao nhập khẩu từ Xiser để cách nhiệt tuyệt vời. |
Mức độ chất lỏng trong bồn tùng quá thấp và cần phải được bổ sung với hàn.
Nếu vòi bị tắc hoặc tốc độ bơm bất thường, cần phải làm sạch nó hoặc kiểm tra động cơ truyền động.
Có quá nhiều tạp chất trong hàn. Nó được khuyến cáo để lọc hoặc thay thế thiếc.
Làm sạch các oxit và dư thừa solder slag trong bồn tùng mỗi ngày.
Kiểm tra xem vòi có bị tắc không và độ phẳng của đỉnh sóng có bình thường không.
Bôi trơn đường ray hướng dẫn và các thành phần truyền tải mỗi tuần.
Chuẩn đoán cảm biến nhiệt độ và tốc độ truyền hàng tháng.
Nhập menu "Setting Temperature" thông qua bảng điều khiển và đặt nhiệt độ của bồn hàn theo loại hàn (chẳng hạn như dây hàn không chì) (phạm vi khuyến cáo:260 - 280°C).
Nhiệt độ của vùng sưởi ấm trước nên được thiết lập theo từng giai đoạn tùy thuộc vào vật liệu PCB và sức đề kháng nhiệt độ của các thành phần (thường là 120-180 °C).
