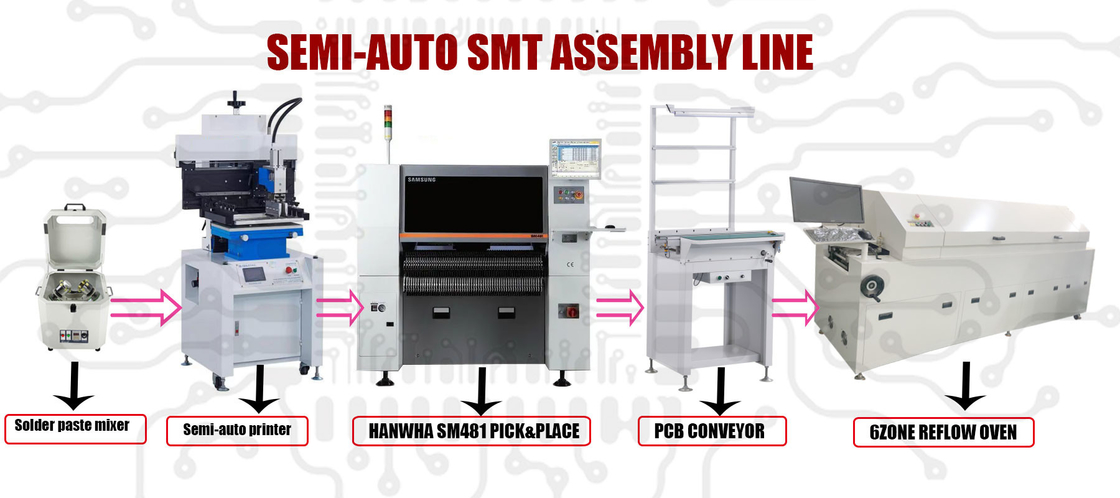

THIẾT BỊ DÂY CHUYỀN SẢN XUẤT DÂY CHUYỀN SẢN XUẤT LẮP RÁP PCB BÁN TỰ ĐỘNG SMT
Chúng tôi cung cấp cho bạn cả máy lắp ráp smd bán tự động và hoàn toàn tự động tại Trung Quốc
Dòng matic bán tự động này bao gồm cả máy xếp dưới (cũng có thể thay đổi tùy theo yêu cầu của bạn)
1, Máy trộn dán hàn
Thông số kỹ thuật máy trộn hàn dán dây chuyền sản xuất bán tự động matic smt:
| Điện áp hoạt động của máy hàn dán | Nguồn điện:AC220V/110V TÙY CHỌN |
| Máy trộn dán hàn tốc độ chạy | Tốc độ quay cánh tay Tốc độ quay 1400RPM: 400RPM tỷ lệ tốc độ: 4:1 Tốc độ quay 1400RPM: 350PRM |
| Công suất làm việc của máy trộn dán hàn | |
| Thùng đựng hàng | 500 g / 1000 g (phải thay vật cố định) |
| Khuấy hai hộp kem hàn cùng một lúc | 500G1000g Vận hành một/hai thùng chứa. |
| Hàn dán máy trộn thời gian trộn | Workingtimer1—99 phút có thể điều chỉnh kỹ thuật số |
| Hoạt động của máy trộn dán hàn | Nút cảm ứng ánh sáng hoạt động, dễ vận hành |
| Chức năng cố định máy hàn dán | Giữ vật cố định phổ quát, phù hợp với tất cả các loại lon dán hàn thương hiệu |
| Máy trộn dán hàn chạy tiếng ồn | Tiếng ồn chạy thấp <35dB |
2, Máy in stencil bán tự động tiêu chuẩn cho dây chuyền lắp ráp SMD
| Khu vực in ấn | TÙY CHỌN 300×400mm/500/600/800 |
| kích thước chất nền | 300×500mm |
| Độ dày của chất nền | 0,2-2,2mm |
| Cố định vị trí in | Định vị bên ngoài hoặc chốt PCB |
| Tinh chỉnh tấm ga trải giường | Trước/Sau±10mm R/L±10mm |
| in chính xác | ±0,05mm |
| độ lặp lại của máy | ±0,02mm |
| Khoảng cách tối thiểu giữa | 0,35mm |
| Công dụng của máy nén khí | 4-6Kgf/Cm2 |
| Sử dụng nguồn điện | 220V 50/60Hz 100W |
| Kích thước máy L*W*H | 800×1000×1650mm/ |
| trọng lượng máy | 300Kg |
| giao diện | tiếng anh/tiếng trung |
3,SM481 PLUS Máy chọn và đặt Hanwha
SỰ CHỈ RÕ:
1, Thiết kế cánh tay đơn 10 miệng, tốc độ tối đa có thể đạt 40000CPH.
2, việc sử dụng camera bay + nhận dạng camera cố định, cải thiện đáng kể khả năng gắn các bộ phận lớn.
Ngoài các vật liệu thông thường trong ngàm 0402, nó có độ ổn định tuyệt vời trong ngàm BGA, IC, CSP và các vật liệu cỡ lớn và trung bình khác.
3, thiết kế monorail, tùy chọn kích thước đầu vào PCB tối đa 1500x460 cấu hình.
THÔNG SỐ KỸ THUẬT BĂNG TẢI PCB PCB:
| Kiểu mẫu | 500MM | 600MM | 800MM | 1000MM | 1200MM | 1500MM |
| kích thước phác thảo | 500*670*880mm | 600*670*880mm | 800*670*880mm | 1000*670*880mm | 1200*670*880mm | 1500*670*880mm |
| chiều rộng PCB | 500*50~350mm/460MM | 600*50~350mm/460MM | 800*50~350mm/460MM | 1000*50~350mm/460MM | 1200*50~350mm/460MM | 1500*50~350mm/460MM |
| tốc độ truyền | 0-12m/phút | |||||
| Hướng băng tải | TRÁI-PHẢIGT/PHẢI-TRÁI | |||||
| Nguồn cấp | AC220V/110V 50/60HZ | |||||
| Động cơ chính | 15W | |||||
| Theo dõi cạnh cố định | cố định phía trước (cố định phía sau) | |||||
| Chiều cao vận chuyển | 900 ± 20 mm | |||||
| Khối lượng tịnh | 41kg | 48,7kg | 48,9kg | 55kg | ||
6ZONE SMT REFLOW OVEN CHO DÂY CHUYỀN LẮP RÁP SMD:
| Dữ liệu máy |
| Kích thước mô hình: L3800×W1000×H1450mm |
| Nguồn điện: 3￠ 380V 100A 50/60HZ |
| Công suất khởi động: 0KW Công suất làm việc bình thường 6.0KW |
| Cân nặng: 700kg |
| bộ phận truyền động |
| Đai lưới hình chữ B bằng thép không gỉ + ray dẫn hướng được làm đen và cứng |
| Chiều rộng đai lưới 400MM, phạm vi điều chỉnh chiều rộng ray dẫn hướng: 50MM—350MM |
| Hướng truyền: từ trái-phải hoặc từ phải-trái tùy chọn |
| Tốc độ truyền: 0—5M/phút quy định tốc độ chuyển đổi tần số |
| Chiều cao của đai lưới tính từ mặt đất: 900MM ± 0MM |
| đặc điểm sưởi ấm |
| Toàn bộ máy được thiết kế cho quy trình không chì |
| Vùng sưởi ấm: lên 6 xuống 6 |
| Khu vực làm mát: làm mát bằng quạt hai lớp liên tục |
| Chiều dài của vùng sưởi ấm: 300MM |
| Thời gian gia nhiệt: nhiệt độ bình thường để cài đặt thời gian nhiệt độ ≤ 0 phút |
| Trình tự làm nóng: lần lượt làm nóng từ giữa ra hai bên, tiết kiệm 1/3 điện năng |
| Độ chính xác kiểm soát nhiệt độ: ±°C (tùy thuộc vào độ cao của lò) |
| Hiệu suất cách nhiệt: nhiệt độ của nắp trên không vượt quá 45 độ ở nhiệt độ cao 50 độ |
| Phương pháp kiểm soát nhiệt độ: chuỗi cân bằng + điều chỉnh điện áp tương tự |
| Vùng nhiệt độ trên và dưới có thể được vận hành và kiểm soát độc lập |
| bộ phận sưởi ấm |
| Động cơ chịu nhiệt độ cao nhập khẩu, biến tần để điều chỉnh bánh xe gió để vận chuyển gió. |
| Ống dẫn nhiệt niken bằng thép không gỉ, có tản nhiệt để sưởi ấm đều |
| Thời gian phát hiện nhiệt độ được tăng từ ba giây ban đầu lên 0,1 giây |
| Tăng tốc hiệu quả ống dẫn khí để cung cấp đủ lượng không khí tuần hoàn |
| Thiết bị thông gió cưỡng bức để đảm bảo hơi thông lượng không bị rò rỉ |
| bộ phận truyền động |
| Bộ điều tốc kỹ thuật số, động cơ STK Đài Loan tỷ lệ hộp số 1:150 |
| Đai lưới có thể được điều chỉnh tự do |
| Hộp số đồng bộ bánh răng kép, hoạt động ổn định |
| Hệ thống làm đầy con lăn mỡ, |
| cấu trúc cơ thể |
| Cấu trúc hàn khung tổng thể, chắc chắn và bền |
| Máy tính phun sơn, bề mặt nhẵn và kết cấu |
| Vùng sấy sơ bộ và sấy khô được mở rộng về cấu trúc, do đó khả năng làm sạch quá trình oxy hóa đệm của thiết bị và khả năng thu hồi nhựa thông được tăng cường. |
| Hệ thống nắp đóng/mở xi lanh điện. |
| Hệ thống điều khiển mở nắp kép (mở nắp lò xo khí + mở nắp xi lanh) |
| Có các giao diện có thể tháo rời giữa tất cả các mạch được điều khiển bởi hộp điện bên dưới và thùng bên trong, thuận tiện cho việc tách rời trong quá trình bảo trì và thay thế các bộ phận.Thực hiện bảo trì giống như kẻ ngốc |
| Nắp phía sau được cung cấp một cửa sổ có thể sửa chữa được.Nó thuận tiện cho việc bảo trì |
| Thiết bị kiểm soát nhiệt độ / trạng thái rắn / ống sưởi ấm áp dụng thiết kế mô-đun, thuận tiện cho việc bảo trì |
| Làm mát kép ở mặt trên và mặt dưới của ổ cắm, tốc độ có thể điều chỉnh |
| Lớp lót trên và dưới được làm đầy bằng vật liệu cách nhiệt hiệu quả cao dưới áp suất cao |
| Hiệu suất điện và điều khiển |
| Điều khiển máy tính công nghiệp PLC + tiên tiến, phần mềm kiểm tra nhiệt độ lò Xinjie Đài Loan, máy tính có thể chạy bình thường khi gặp sự cố |
| Dòng điện thấp không đổi bảo vệ ống gia nhiệt/trạng thái rắn/mạch điều khiển nhiệt độ khỏi tác động của dòng điện mạnh và kéo dài tuổi thọ. |
| Đặt bảo vệ rò rỉ |
| Chức năng cảnh báo nhiệt độ quá cao hoặc quá thấp |
| Tự cài đặt nhiệt độ cực cao, tự động ngắt điện sưởi ấm |
| Bộ lưu điện Santak UPS cấp điện liên tục, tự động vận hành sau khi mất điện |
| Chức năng phân tích và kiểm tra đường cong nhiệt độ mạnh mẽ, có thể đáp ứng phân tích tham số của các quy trình khác nhau, có chức năng chẩn đoán lỗi thông minh và có thể tự động hiển thị các lỗi khác nhau trong danh sách cảnh báo |
| Tệp có thể được đặt tên và lưu theo các sản phẩm khác nhau của người dùng.Khi người dùng thay đổi sản phẩm chỉ cần chọn file tương ứng để điều chỉnh các thông số của thiết bị. |
| Hệ thống có chẩn đoán lỗi tự động, cảnh báo nhiệt độ cực thấp và có thể tự động đặt thời gian làm mát sau khi tắt máy. |
| Điều khiển tốc độ động cơ quạt theo từng giai đoạn (vùng cân bằng nhiệt + điều khiển độc lập vùng hàn chính), chế độ điều tốc vô cấp |
| Hệ thống sẽ tự động ngừng sưởi ấm và bắt đầu làm mát theo điều kiện nhiệt độ quá cao |
| Chế độ điều khiển chuỗi cân bằng độc đáo, thời gian quét tự động điều chỉnh nhiệt độ là 0,1 giây, giảm đầu ra trạng thái rắn và đạt được hiệu quả tiết kiệm điện.Kiểm soát nhiệt độ ổn định và giảm tiếng ồn đường cong |
| Với chức năng bảo vệ trì hoãn tắt máy, sau khi tắt máy, nó sẽ được làm mát bằng không khí theo thời gian định sẵn. |
| Hệ thống làm mát |
| Phương pháp làm mát: hệ thống làm mát kép trên và dưới, tốc độ làm mát được điều khiển bằng cách điều chỉnh góc làm mát. |
| Lượng làm mát: làm mát hai giai đoạn, (làm mát xốp bánh xe gió + làm mát cưỡng bức quạt dòng điện không đổi) |
| Hệ thống thu hồi nhựa thông/khí thải |
