YAMAHA FEEDER Đối với máy chọn và đặt SMT YAMAHA

Dòng bộ cấp liệu của Yamaha:

Yamaha đang cung cấp nhiều loại máy cấp liệu với chất lượng và thông số kỹ thuật đáng tin cậy.Các bộ nạp của Yamaha mà chúng tôi cung cấp được trình bày chi tiết dưới đây với các loại và tính năng.

• Bộ nạp ALF của Yamaha.
• Bộ chuyển khay ATS của Yamaha.
• Bộ cấp băng Yamaha CL.
• Bộ nạp nhiều thanh Yamaha SMT.
• Bộ nạp thông minh YAMAHA SS
• Bộ nạp điện tử YAMAHA ZS

Bộ cấp ALF của Yamaha:

Bộ nạp liệu tự động của Yamaha rất hiệu quả và có thời gian tải chỉ năm giây.Chúng rất tiện dụng và người ta có thể thay thế hoặc di chuyển chúng sau khi lắp và trong quá trình đang diễn ra.Không cản trở quá trình làm việc của máy lấy và đặt Yamaha SMT, bộ nạp Yamaha ALF cung cấp các thành phần băng bằng cách đưa băng vào.Nó có thể thay thế ngay cả ở trung tâm của quá trình sản xuất, làm cho nó trở nên có giá trị hơn vì nó giảm các lỗi bán tải do tĩnh điện.

Những bộ nạp liệu tự động của Yamaha này được đặt trong giỏ hàng FES.Sau đó, từ bộ nạp ALF, Yamaha chọn và đặt máy lên các bộ phận với sự hỗ trợ của các đầu phun.Các bộ cấp liệu này có thể được gắn trên Yamaha YS / YSM / YRM với sự trợ giúp của máy cắt băng.

Đặc trưng:

• Có bốn loại biến thể khác nhau trong bộ nạp ALF để chứa các thành phần khác nhau, từ 1005 đến 3216;S (1005), M (1608), L (2012) và XL (3216).
• Những chiếc máy cho ăn này có trọng lượng xấp xỉ 1 kg rưỡi.
• Bộ cấp ALF của Yamaha tương thích với loạt bộ lắp YS và YSM.
• Chúng có thời gian tải tổng cộng là năm giây.
• Không bao gồm các hình chiếu, kích thước của bộ nạp Yamaha ALF là chiều dài 549x Chiều rộng 11,5x chiều cao 278mm.
• Chiều dài băng có thể tải của chúng lớn hơn 400mm.
• Chúng có một dải băng tương thích với kích thước Chiều rộng 8mm và độ dày tối đa là 1mm.
• Chúng có chiều rộng sân 12mm khi lắp đặt 8mm.
• Chúng cũng có các tính năng cuộn có thể áp dụng như cài đặt bước tiến 2 mm / 4 mm, chiều rộng cuộn nhỏ hơn bằng 14,4 mm hoặc 382 mm hoặc nhỏ hơn.

Bộ cấp khay ATS của Yamaha:

Các nhà cung cấp khay tự động (ATS) của Yamaha được phân loại thành ba loại.Đó là ATS 10 với sức chứa 10 khay, ATS 30 với sức chứa 30 khay và ATS 3ons với công suất 30 khay có thể tải lại một khay với sự trợ giúp của chức năng tải trong khi chạy dây chuyền lắp ráp.

Bộ cấp ATS của Yamaha được gắn trên các pallet được giữ trong tạp chí ATS.Chúng hoạt động trên các máy lấy và đặt Yamaha YSM20 và YSM20r.

Thông số kỹ thuật:

• Bộ cấp liệu Yamaha ATS hay còn được gọi là bộ cấp mâm Yamaha.
• Khay của chúng có kích thước L 335x W 230 mm trở xuống.
• Yamaha ATS 10 có một bộ phận cung cấp cố định có kích thước bên ngoài là L 480x W870x H 1.150mm và trọng lượng khoảng 160 kg.
• ATS 30 cũng có một bộ phận cung cấp cố định có kích thước bên ngoài là L 562 x 899x H 1.542mm và trọng lượng khoảng 250 kg.
• ATS 30ns cung cấp khả năng thay thế khay liên tục trong khi chạy hệ thống.Nó có kích thước bên ngoài là L 562x W 1.187x H 1.542mm.Trọng lượng của nó là khoảng 290 kg.

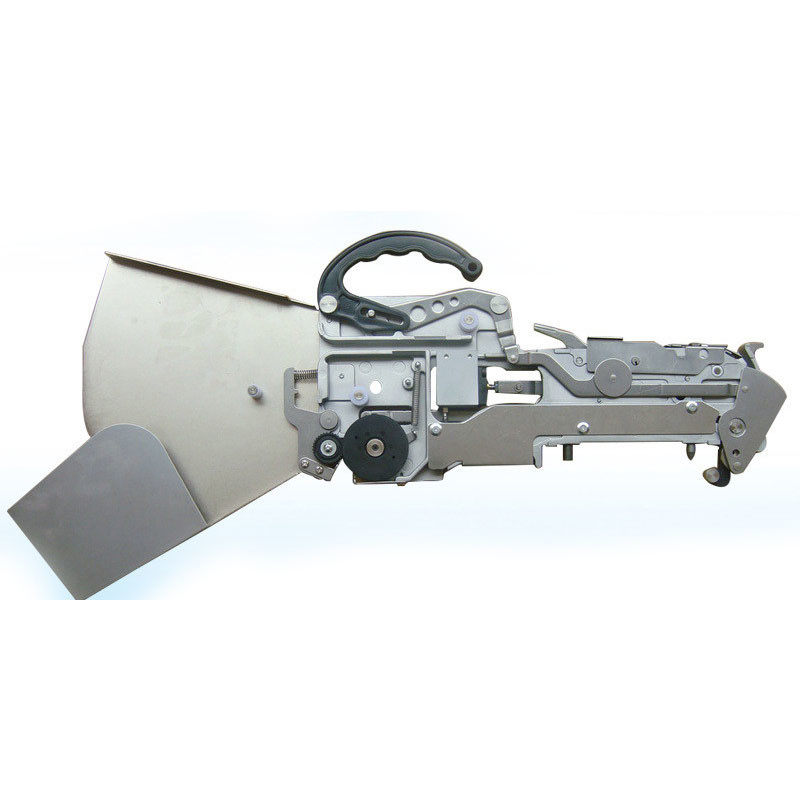

Bộ cấp băng Yamaha CL:

Bao gồm một loạt các bộ cấp liệu Yamaha SMT, CNSMT có các bộ cấp băng Yamaha CL và FV trong kho, phù hợp với nhiều loại máy gắp và đặt chất lượng cao của Yamaha.Dưới đây là những bộ cấp băng của Yamaha;

• Bộ nạp 12mm băng Yamaha CL KW1-M2200-301
• Bộ nạp băng Yamaha CL 16mm KW1-M3200-100
• Bộ nạp băng Yamaha CL (8X4) KW1-M1100-030
• Bộ nạp băng Yamaha CL (8X2) KW1-M1300-020
• Bộ nạp băng Yamaha CL (0201) KW1-M1500-110

Thông số kỹ thuật:

· Bộ cấp băng CL của Yamaha áp dụng cho bảng mạch in (PCB) có chiều dài 450mm và chiều rộng 330mm.

• Nó hỗ trợ các thành phần;BGA, QFN, SOP, 0201-0402-5050, v.v.
• Nó có tốc độ gắn 8000 CPH khi không có tầm nhìn và 5500 CPH khi có tầm nhìn.
• Nó chính xác hơn tất cả các bộ nạp của Yamaha có độ chính xác ± 0,015mm.

Bộ nạp đa thanh Yamaha SMT:

Bộ nạp nhiều thanh Yamaha SMT có nhiều đế chứa bộ cấp khí ở phía bên trái của nó.Việc cung cấp không khí này giúp tạo ra một chân không giữ các bộ phận của Yamaha tại chỗ.Các vòi phun của Yamaha xử lý quá trình bán tải.Bộ nạp này được tạo thành từ các thanh để giữ các thành phần một cách hiệu quả.Các khay nạp này có 12 rãnh nạp (8mm) trên xe FES.

Thông số kỹ thuật:

• Bộ nạp này là một giải pháp cho vấn đề phát sinh từ các thành phần trong một thanh.
• Nó có một bộ chuyển đổi vị trí đơn.
• Chân không được tạo ra cho mọi vị trí.
• Việc thiết lập trở nên tiện dụng vì có gậy SMD.
• Các thanh SMD dễ dàng tháo lắp mà không làm mất các thành phần nào.
• Mười sáu loại bộ điều hợp khác nhau được sử dụng với bộ nạp của Yamaha này, giúp nâng cao hiệu suất của bộ nạp và chứa được nhiều thành phần hơn.
• Bộ điều hợp bộ nạp là SO8-1, SO8-2, SO8-3, SO14-1, SO14-2, SO16-1, SO18-1, SO263-X / D2PAK, MSOP8-1, TSSOP16-1, TSSOP24-1, SSOP28 -1, SSOP48-1, TQFN24, PLCC28, TGAMX.
• Bộ nạp này cũng tương thích với các dòng bộ gắn YS và YSM.
• Bộ nạp này có kích thước xấp xỉ L 505 x W 400 x H 220 mm.
• Nó có trọng lượng xấp xỉ 4 đến 5 kg.

Xe Yamaha FES:

Xe đẩy Hệ thống trao đổi bộ nạp của Yamaha (FES) là một may mắn cho những người nạp.Những chiếc xe đẩy này cung cấp một cách tuyệt vời để tải bộ nạp và các thành phần trên các máy chọn và đặt và bộ điều chế.Xe đẩy FES của Yamaha phù hợp nhất với máy Chọn và đặt YSM20.Nó có một thiết lập phần mềm chống đạn hoạt động xuất sắc.Xe đẩy này giúp quản lý dễ dàng các bộ nạp và việc gắn chúng vào các máy thiết lập.Hơn nữa, ở dưới cùng của xe đẩy, một thùng chứa chất thải sẽ thu gom các chất thải, chẳng hạn như băng cắt từ cuộn trong quá trình sản xuất và máy làm việc.

Đặc trưng:

• Xe Yamaha FES hoạt động tốt với các mô hình YSM20 của máy lấy và đặt Yamaha.
• Xe Yamaha FES đang trên bánh.
• Mỗi xe đẩy chứa 32 cuộn, mỗi cuộn 8mm.
• Máy chọn và đặt YSM20 có xu hướng giữ hai xe hàng ở mỗi bên.Vì vậy, tổng cộng, nó có 128 cuộn 8mm.
• Kích thước bên ngoài của nó là H 900mm x W550mm.
• Trọng lượng của nó là khoảng 70 kg.

Các bộ phận bộ nạp SMT của Yamaha:

Chúng tôi bán các bộ phận của bộ cấp liệu Yamaha SMT, bao gồm ổ trục bộ nạp, bộ đòn bẩy, vít, lò xo, kích, thanh dẫn, ống dẫn bụi, bộ dẫn hướng băng, bộ chặn, nắp cuộn, bánh răng bánh cóc, bộ bánh xe, liên kết, cổ áo, chốt và kẹp .

Các bộ phận trung chuyển SMT Yamaha của chúng tôi cũng áp dụng cho Panasonic NPM, CM602, CM402, BM123, BM221, BM23, MSF, CM202, CM88, MSR, MV, MV2, MV2F, MV2VB HT, MSH3,

Máy hiệu chuẩn bộ nạp của Yamaha:

Giống như đồ gá hiệu chuẩn bộ nạp của Samsung, cần phải hiệu chỉnh bộ nạp Yamaha SMT để giám sát hoạt động đúng của bộ nạp Yamaha SMT và máy lấy và đặt.Vì mục đích này, máy hiệu chuẩn bộ nạp của Yamaha đã được ban hành.

Thông số kỹ thuật:

• Máy hiệu chuẩn bộ nạp của Yamaha thân thiện với người dùng và có giao diện người dùng nhỏ gọn.
• Nó có bộ truyền bánh răng ba trục (X, Y, H), làm cho nó trở nên đáng tin cậy và chính xác hơn.
• Đèn LED phóng đại được sử dụng, mang lại sự xuất hiện rộng rãi.
• Nó được trang bị một mẫu hiệu chuẩn tiêu chuẩn để sửa đổi tiêu điểm.
• Nó cung cấp các tùy chọn tốc độ có thể điều chỉnh.
• Trọng lượng của nó khoảng từ n40 đến 50 kg.
• Nó hoạt động trên nguồn cung cấp điện áp xoay chiều.

Hướng dẫn sử dụng bộ nạp của Yamaha:

Khi bạn mua bộ nạp Yamaha từ chúng tôi, bước tiếp theo là lắp đặt và vận hành nó.Vì mục đích này, chúng tôi cung cấp một hướng dẫn sử dụng tiếng Anh chi tiết và máy móc để bạn dễ dàng sử dụng.Nếu bạn thấy bất kỳ khó khăn nào, hãy liên hệ với chúng tôi.Nói chung, đây là những mẹo bạn nên ghi nhớ để nâng cao chức năng của bộ nạp và hiệu suất của nó.

• Hướng dẫn khắc phục sự cố: Trước khi chạy thiết lập, hãy đảm bảo kiểm tra các kết nối nguồn điện.Giữ kết nối cáp đơn nếu màn hình không hiển thị ngay cả khi BẬT nguồn điện.
• Bảo trì bộ nạp:Thời gian để chăm sóc máng ăn là cần thiết.Giữ cho nó gọn gàng và sạch sẽ để giữ bề mặt của nó không bị biến dạng.Làm sạch bộ nạp và máy hiệu chuẩn bằng que bông sau khi sử dụng.
• Hiệu chỉnh khay nạp:Việc hiệu chỉnh bộ nạp Yamaha là rất quan trọng.Dưới đây là các bước cần thực hiện để hiệu chuẩn.

• Đặt thước hiệu chuẩn và đặt bộ nạp vào đó.
• Điều chỉnh khoảng cách lấy nét về trục H bằng cách di chuyển con trỏ chữ thập đến tâm của lỗ phần bộ nạp.
• Khóa khay nạp.Di chuyển trục X và Y đến tâm của lỗ bộ phận nạp liệu để điều chỉnh.
• Bây giờ thay bộ nạp bằng đồ gá hiệu chuẩn hoặc thước hiệu chuẩn.
• Sau khi định vị xong, hãy nhấn phím TỰ ĐỘNG và đợi trừ khi con trỏ chữ thập tự căn chỉnh với tâm của lỗ phần bộ nạp.
• Nếu nó bị lệch, hãy siết chặt chốt bu lông bộ nạp và vít bánh xe.
• Bộ nạp Yamaha của bạn đã được hiệu chỉnh.

TẠI SAO CHỌN CHÚNG TÔI?

CNSMT đã thống trị ngành cung cấp SMT ở Trung Quốc trong hơn một thập kỷ.Chúng tôi có các kỹ sư chuyên nghiệp có kỹ năng thiết kế máy SMT, máy cấp liệu và phụ tùng thay thế.Chúng tôi có hầu hết mọi sản phẩm SMT, mới hay cũ và bất kỳ nhãn hiệu nào.Mua sản phẩm của chúng tôi sẽ không bao giờ làm bạn thất vọng.Nhiều người đã tin tưởng dịch vụ của chúng tôi và chúng tôi nhận được phản hồi tích cực từ các công ty và doanh nghiệp liên quan đến sản phẩm của chúng tôi trên toàn thế giới.

Dưới đây là một số dịch vụ của chúng tôi sẽ giúp bạn đưa ra lựa chọn phù hợp.

• Hệ thống quản lý chuỗi:Chúng tôi chỉ cung cấp các sản phẩm của các thương hiệu được lựa chọn và đáng tin cậy như Yamaha, Samsung, Panasonic, Phillips, Juki và Fuji.Hơn nữa, chúng tôi đánh giá các nhà cung cấp và thương hiệu hàng năm để kiểm tra xếp hạng và dịch vụ của họ trên toàn thế giới cũng như chất lượng sản phẩm của họ.
• Hệ thống kiểm soát chất lượng:Chúng tôi có một hệ thống kiểm soát chất lượng nghiêm ngặt.Đội ngũ kỹ thuật của chúng tôi có hơn 250 kỹ sư lành nghề với nhiều kiến ​​thức và kinh nghiệm.Họ đảm bảo chất lượng của sản phẩm và loại bỏ các lỗi, nếu có.Các sản phẩm sẽ được xuất xưởng sau khi các kỹ sư kiểm tra đúng cách.
• Hệ thống bao bì cao cấp:CNSMT hứa hẹn đóng gói chất lượng cao và an toàn nhất cho máy cấp liệu, máy móc và phụ tùng thay thế.Nếu lô hàng phải được thực hiện bằng đường biển, chúng tôi đảm bảo đóng gói chân không thích hợp để tránh ăn mòn và biến dạng.Hơn nữa, hộp gỗ chất lượng cao được sử dụng cho các chuyến hàng trên đất liền để lưu sản phẩm trừ khi nó đến tay người mua.Bao bì carton và các kết hợp bổ sung cũng được sử dụng nếu cần thiết trong quá trình vận chuyển sản phẩm.
• Hệ thống hỗ trợ kiểm kê mạnh mẽ:Chúng tôi có hàng nghìn bộ phận SMT, bao gồm máy chọn và đặt, bộ nạp SMT, phụ tùng SMT và đồ gá hiệu chuẩn, đảm bảo tốc độ sản xuất hiệu quả của khách hàng.Hơn nữa, nếu bạn cần bất kỳ sản phẩm nào, không có trong kho của chúng tôi, chúng tôi có thể sắp xếp cho bạn liên kết với các nhà cung cấp khác ở Trung Quốc với giá thấp.
• Hệ thống dịch vụ sau bán hàng:Chúng tôi cung cấp sách hướng dẫn hoàn chỉnh bằng tiếng Anh và sản phẩm để giúp bạn cài đặt và vận hành.Ngay cả khi bạn gặp bất kỳ khó khăn nào, chúng tôi chỉ cách bạn một cuộc gọi.Bạn có thể tự do liên hệ với chúng tôi thông qua email, cuộc gọi điện thoại và trang web chính thức của chúng tôi.Nhóm yêu cầu của chúng tôi rất muốn giúp bạn.
• Hiệu chuẩn máy trước khi giao hàng:Việc hiệu chuẩn máy với đồ gá và máy hiệu chuẩn là một việc thực sự quan trọng.Chẳng hạn như hiệu chỉnh bộ nạp, đầu phun, đầu, trục đầu và đế nạp liệu.Nó đảm bảo máy hoạt động bình thường và tăng tốc độ sản xuất cho bạn.Chúng tôi đảm bảo cân chỉnh máy trước khi xuất xưởng.
• Kiểm tra trước và khởi động máy:CNSMT sắp xếp các bài kiểm tra nghiệp vụ và khởi động máy trước khi xuất xưởng để kiểm tra hoạt động tốt của máy.Chúng tôi đảm bảo 100% chức năng của máy.Các bài kiểm tra và khởi động giúp máy hoạt động trơn tru.
• Vệ sinh máy:CNSMT đảm bảo vệ sinh sản phẩm đúng cách.Chúng tôi làm sạch các bộ phận bên trong và bên ngoài của máy để giúp máy không bị trầy xước và bất kỳ biến dạng nào.

Bộ cấp SMT của Yamaha:

Bộ cấp liệu của Yamaha tại CNSMT có tốc độ đáng kinh ngạc với nhiều dải tốc độ.Chúng tôi có bộ cấp liệu của Yamaha có tốc độ lên đến mười triệu CPH và đôi khi còn hơn thế nữa.Các tùy chọn tốc độ hoàn chỉnh có ở đây;

• 1-5000CPH
• 5000-10000CPH
• 10000-20000CPH
• 20000-30000CPH
• 30000-40000CPH
• 40000-50000CPH
• 50000-60000CPH
• 60000-70000CPH
• 70000-80000CPH
• 80000-90000CPH
• 90000-100000CPH
• > 100000 CPH

Danh sách các bộ cấp SMT của Yamaha của chúng tôi :

CNSMT cung cấp một loạt các bộ cấp liệu của Yamaha, hoàn toàn phù hợp với máy chọn và đặt Yamaha của bạn.Chúng tôi không bao giờ làm bạn thất vọng về chất lượng và chế độ bảo hành của sản phẩm.Dưới đây là các sản phẩm bộ cấp SMT của Yamaha có sẵn tại trang web của chúng tôi.

• YV88người trung chuyển
• YV88Xngười trung chuyển
• YV180XGPngười trung chuyển
• YV100XTGngười trung chuyển
• YV100XGTngười trung chuyển
• YV100Xngười trung chuyển
• YTFngười trung chuyển
• YVL88người trung chuyển
• YV88XGngười trung chuyển
• YV180XGngười trung chuyển
• YV180Xngười trung chuyển
• YS12người trung chuyển
• YV100IIngười trung chuyển
• YG12người trung chuyển
• YV112người trung chuyển
• YV112IIIngười trung chuyển
• YV100XGngười trung chuyển
• YG100người trung chuyển
• YG100Rngười trung chuyển
• YG200người trung chuyển
• YS12Fngười trung chuyển
• YS24người trung chuyển
• YS88người trung chuyển
• YG12Fngười trung chuyển
• YSM10người trung chuyển
• YSM20người trung chuyển
• YS100người trung chuyển
• YSM20người trung chuyển
• YSM40Rngười trung chuyển
• YT16người trung chuyển
• YG300người trung chuyển
• YSM40người trung chuyển
