Máy cắt PCB để bàn Tiết kiệm Máy cắt Laser PCB Động cơ bước chạy bằng

MÁY CẮT PCB DESKTOP, Máy cắt PCB tiết kiệm

Đây là máy cắt pcb để bàn tự động, nó được sử dụng rộng rãi cho các nhà máy sản xuất, chúng tôi đã xuất khẩu sang nhiều nước trước đây, với chất lượng tốt và tuổi thọ ổn định. bạn không cần phải lo lắng về nó sẽ bị hỏng trong khi cắt bo mạch pcb của bạn.

CNSMT chuyên thiết kế, sản xuất và bán các dòng sản phẩm sau:

MÁY CẮT PCB, FPCCẮT, Máy ép nóng FPC, máy ép nóng xung, máy hàn xung, chất nền nhômCẮTmáy móc, lazeCẮT,

Máy đột cắt FPC, bộ tách dải sáng, máy CẮT PCB LED, máy cắt nhôm nền, máy cắt rãnh V, máy hàn xung cáp, máy nhiệt độ không đổi, kích hoạt PCB có thể thu vào, PCB, khuôn FPC, máy hàn ép nóng, máy cắt SMT PCB ,

Mô tả Sản phẩm


1. Máy cắt kiểu dao là bảng điện tử PCB và chất nền nhômmáy cắtvới một con dao tròn trên và một lưỡi thẳng dưới.Khi chia bảng, PCB được cố định trên dao dưới thông qua rãnh V, và dao trên được điều khiển bởi công tắc chân để thực hiện tách bảng.
2. Cácmáy cắt pcb tự động iđược điều khiển bởi một động cơ bước, có thể tách các bảng PCB lớn hoặc nhỏ khác nhau và nền nhôm bằng các rãnh sẵn.

3. Chiều dài phân đoạn tối đa là 400MM, 600MM, 900MM, 1200MM và nó cũng có thể được tùy chỉnh ngoài phạm vi kích thước này.

4. Hành trình di chuyển của dao tròn trên (tức là chiều dài của tấm) có thể được cài đặt trước.

5. Tốc độ cắt có thể được tự do chuyển đổi giữa 300MM / S và 500MM / S.

6. Khoảng cách giữa dao trên và dao dưới có thể dễ dàng điều chỉnh bằng núm vặn.
7. Các hoạt động là an toàn.Trên dao tròn có lưỡi bảo vệ, không làm đau tay.Nó cũng có thể được trang bị một thiết bị cảm biến hồng ngoại (rèm ánh sáng an toàn).Khi có bàn tay của con người hoặc vật thể lạ xâm nhập vào khu vực làm việc, dao sẽ tự động dừng lại để bảo vệ máy và ngăn ngừa chấn thương khi làm việc.

8. Dao tròn trên và dao thẳng dưới được làm bằng vật liệu SKD-11 nhập khẩu từ Nhật Bản, cứng và chịu mài mòn, tuổi thọ cao, ứng suất tách tấm nhỏ chống nứt mối hàn.
9. cắt độ dày PCB: 0.5 MÉT-3.2 MÉT.
10. Độ dày PCB còn lại tại khe V: độ dày 1/3 tiêu chuẩn của bo mạch PC, MIN-0,2MM, MAX-0,8MM.11. Chiều sâu C tối thiểu của rãnh V là 0,25MM và kích thước bên ngoài được thêm vào sau khi tách: 0,1MM-0,2MM.

Hướng dẫn vận hành

I. Ghi chú:

* Trước khi sử dụng máy cắt pcb tự động, vui lòng đọc kỹ hướng dẫn sử dụng này, và nó sẽ giúp bạn vận hành nó một cách trơn tru.

* Không tháo bộ phận bảo vệ xung quanh lưỡi dao trong bất kỳ trường hợp nào, để không gây ra bất kỳ nguy hiểm nào

* Máy chỉ được thiết kế cho bảng mạch có ghi sẵn chữ V, không sử dụng vào mục đích khác.

* Khi vận hành máy này, không mặc quần áo quá rộng.Tóc dài nên búi cao để không bị vướng víu.

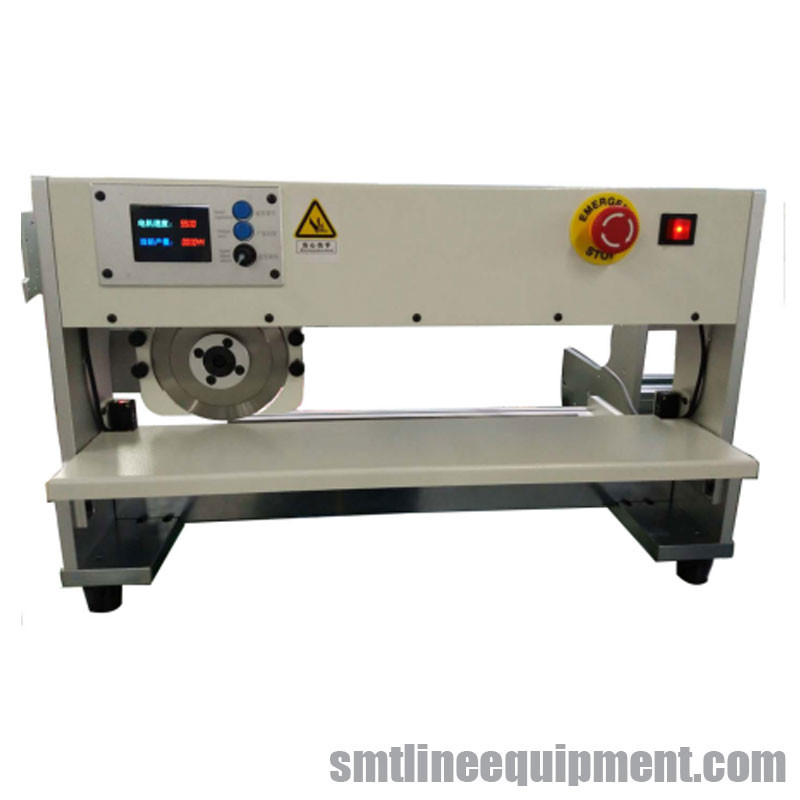

II.Tên bộ phận của máy (xem Hình 1 và Hình 2):

1. Núm điều chỉnh chế độ tấm

2. chỉ báo nguồn và nguồn gốc

3.Plate chuyến đi nút

4. Công tắc tốc độ cao / thấp

5. Công tắc dừng khẩn cấp

6. Lưỡi trên

7. Bảo vệ của lưỡi trên

8. Núm điều chỉnh độ cao của lưỡi trên

9. Ghế lưỡi trên

10. Lưỡi dưới

11. Khay ngoài

12. Bảo vệ lưỡi dưới

13. Bảng điều khiển bên

14. Vít núm bằng tay

15. Bộ giới hạn chiều cao của lưỡi trên

III.Các chỉ số kỹ thuật:

Chiều dài tấm tối đa: không giới hạn

Độ dày của tấm: 0,2-5,0mm

Tốc độ ăn tấm: 300-500mm / giây

Vật liệu lưỡi: thép tốc độ cao SK61D

Nhiệt độ hoạt động: 10-35 ℃ Nhiệt độ bảo quản: -20-50 ℃

Nguồn điện: 230V110V, 50HZ / 60HZ, 40W

kích thước: 650mm * 340mm * 430mm

trọng lượng: 49KG

IV.Chuẩn bị trước khi lắp đặt và sử dụng máy

1. Kiểm tra các đồ vật trong hộp đóng gói, bao gồm các bộ phận sau: máy chủ, sách hướng dẫn, dây nguồn, công tắc bàn đạp và cờ lê lục giác để điều chỉnh.

2. Tháo túi đóng gói của máy, đặt máy lên bàn làm việc vững chắc và lau mỡ chống gỉ trên lưỡi dao.

3. Máy phải được nối đất một cách đáng tin cậy để tránh làm hỏng do tĩnh điện đối với các thành phần trên bảng mạch.Nếu nối đất trong ổ cắm điện là đáng tin cậy và hiệu quả, thì máy sẽ được nối đất đáng tin cậy sau khi được cấp nguồn.

4. Cố định khay ngoài (11) vào máy bằng hai vít cố định, điều chỉnh chiều cao của các thành phần trên bảng mạch để điều chỉnh độ cao phù hợp và khóa vít núm khay bằng tay.

5. Cắm công tắc bàn đạp vào ổ cắm tương ứng ở phía sau máy, để đảm bảo nguồn điện cung cấp chính xác trước khi được cấp nguồn.

V. Điều chỉnh máy:

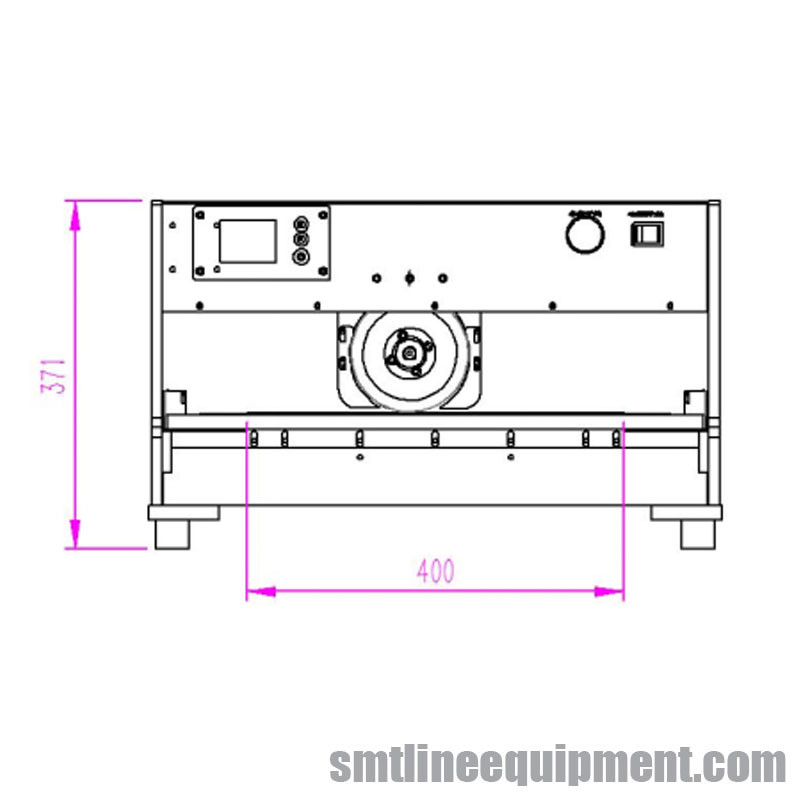

1. Đảm bảo các thành phần trên bảng mạch sẽ không va chạm vào thân máy và lưỡi dao.Xem Hình 1 để biết kích thước của máy.Chiều cao của các thành phần trên bảng mạch sẽ không vượt quá phạm vi.Nếu linh kiện trên bảng mạch chạm vào lưỡi dao, hãy liên hệ với chúng tôi để được xử lý trước lưỡi dao để tránh trường hợp linh kiện bị cắt.

2. Theo độ dày của bảng mạch, điều chỉnh chiều cao của lưỡi dao trên bằng cách điều chỉnh núm xoay.

VII.Bảo trì máy hàng ngày:

Trong quá trình sử dụng máy, công việc bảo dưỡng khá đơn giản.Giữ máy sạch sẽ và thường xuyên sơn dầu chống gỉ trên các cánh quạt trên và dưới.Chỉ định một người chịu trách nhiệm vận hành và bảo trì, để đảm bảo độ chính xác của máy.Không sử dụng hoặc bảo quản dưới nhiệt độ cao hoặc thấp (xem Phần 3).

VIII.Thay thế lưỡi dao:

Sau thời gian dài sử dụng máy, nếu lưỡi dao bị hư hỏng, hãy nới lỏng vít núm điều chỉnh (16), để loại bỏ lưỡi dao cũ bị hư hỏng phía trên;nếu lưỡi dưới bị hỏng, hãy tháo khay bên trong (13), nới lỏng bốn vít trên lưỡi dưới để tháo lưỡi dưới cũ bị hỏng.

A. Hướng dẫn của bảng điều khiển:

1. Công tắc tốc độ cao / thấp là công tắc điều chỉnh tốc độ, bao gồm tốc độ chậm và nhanh.Trước khi sử dụng, hãy đặt tốc độ chậm và khi người vận hành thành thạo, hãy đặt tốc độ nhanh để đảm bảo chất lượng tấm.

2. Công tắc chế độ là công tắc hệ thống, bao gồm chuyển động chân hoặc chuyển động tại chỗ.Ở chế độ của chế độ cũ, đèn báo sẽ nhấp nháy và báo động khi nó không đạt được hành trình cài đặt trước.Hủy báo thức và tiếp tục công việc.

3. Nút dừng khẩn cấp là nút dừng khẩn cấp và có thể được sử dụng làm bảng điều khiển.

4. Sau khi hoàn thành việc sử dụng thiết bị, đặt lưỡi cắt phía trên trở lại điểm ban đầu trước khi cắt nguồn điện để đảm bảo an toàn.

B. Hướng dẫn hoạt động:

1. Kết nối với nguồn điện và khởi động công tắc.Đèn báo 0 và 400/600 nhấp nháy, nhấn nút tương ứng với đèn nhấp nháy, đèn sẽ sáng liên tục.Nhấn công tắc chân, và lưỡi trên sẽ quay trở lại điểm gốc và có thể di chuyển trong khoảng 0 - 400/600.Chạm vào phím 0 hoặc phím 400/600 để cho phép đèn báo nhấp nháy và chạm vào 100/150.200/300.300/450.Bất kỳ phím nào cũng có thể cho phép hai đèn tương ứng bật liên tục, khi đó lưỡi trên di chuyển giữa hai đèn này và lưỡi trên có thể di chuyển giữa bất kỳ điểm nào trong khoảng 0-400/600.

2. Điều chỉnh khoảng cách giữa các cánh trên và dưới, thường từ 0,1 đến 0,2.Khoảng cách giữa lưỡi định vị trên và lưỡi định vị dưới thường bằng độ dày của bảng PC.

3. Máy cắt trên và dưới phải nằm trong cùng một mặt phẳng, sai số không được vượt quá 0,1mm.

4. Phương pháp điều chỉnh khoảng cách lệch tâm

5. Nền tảng làm việc có thể được điều chỉnh lên hoặc xuống.

6. Đặt hành trình và tốc độ cắt, và phương pháp cài đặt sẽ tuân theo phương pháp điều chỉnh đã đề cập ở trên.

7. Đạp vào công tắc bàn đạp, và thỉnh thoảng thử.Trong trường hợp không có gì bất thường, có thể bắt đầu công việc chính thức.

C. Bảo trì cơ bản:

1. Sau khi hoàn thành công việc, vui lòng tắt nguồn điện và loại bỏ các phế liệu.

2. Chú ý đến việc bảo vệ máy cắt trên và dưới.

3. Khi máy không hoạt động trong thời gian dài, vui lòng tháo máy cắt trên và dưới và phủ dầu để bảo vệ.Vui lòng lau sạch trước khi sử dụng.

4. Chú ý kiểm tra sự bắt chặt của tất cả các ốc vít
