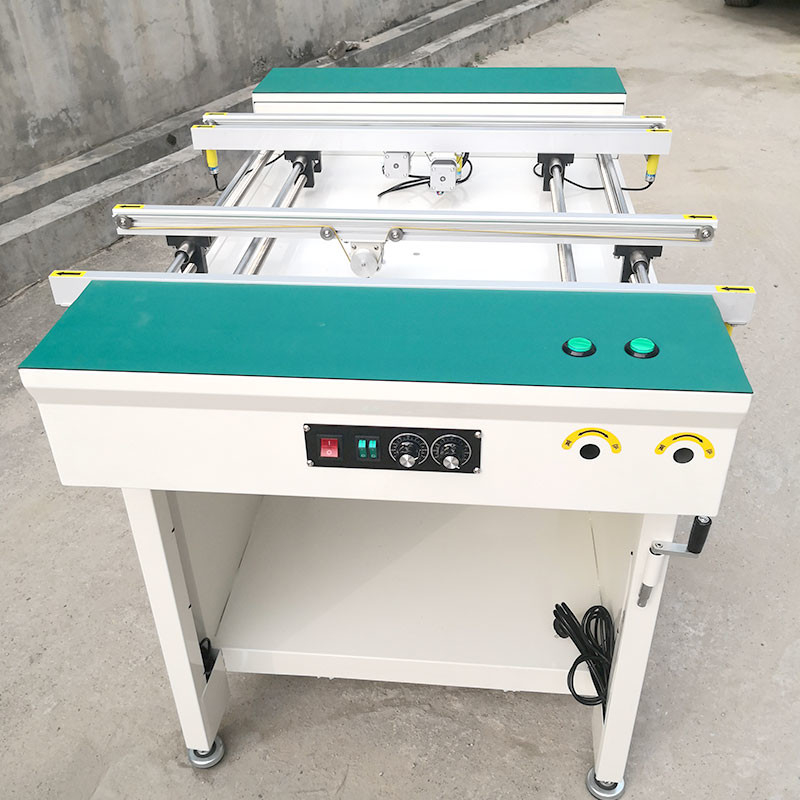

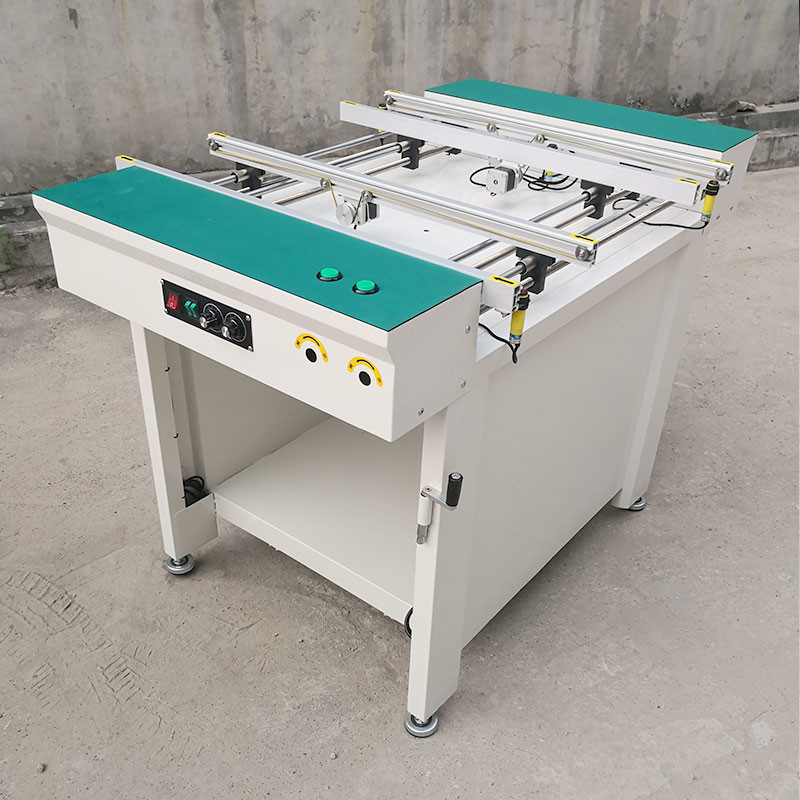

600MM Liên kết đường đôi đôi PCB Kiểm tra kiểm tra băng tải 220V 50Hz
Băng tải liên kết đường đôi PCB, Băng tải đường đôi SMT
Đặc điểm kỹ thuật củaSBăng tải đôi MT
1. Tính năng
Sản phẩm này được làm từ vật liệu thép tấm và hàn bằng kim loại tấm, bề mặt được phun sơn tĩnh điện và nung, màu trắng vi tính.
Nó được sử dụng rộng rãi trong truyền dẫn bảng PCB, kiểm tra, thử nghiệm, kết nối bộ đệm và các chức năng khác trên dây chuyền sản xuất.
Nó có một trong những thiết bị chính để kết nối và đệm giữa hai thiết bị
Nó có thể kết nối hai thiết bị riêng lẻ, cũng có thể được sử dụng theo phân đoạn hoặc theo nhóm, và nó cũng có thể xử lý bảng mạch PCB có thông số kỹ thuật được chỉ định trong thông số kỹ thuật.
2. Các thông số kỹ thuật
(1) Chiều dài đường ray: 600MM (có thể được tùy chỉnh theo yêu cầu của khách hàng)
(2) Phạm vi chiều rộng đường sắt: 50MM --- 350MM
(3) Chiều cao của bề mặt đai so với mặt đất: 900mm ± 50mm
(4) Mặt cố định ray dẫn hướng: cố định phía trước và phía sau là tùy chọn
(5) Hướng truyền PCB: trái-phải-trái, tùy chọn
(6) Tốc độ cho ăn: 0M / phút --- 4M / phút, có thể điều chỉnh
(7) Chiều dài kéo dài ở cả hai đầu của thanh dẫn hướng (100mm)
(8) Nguồn điện làm việc: 220V, 50Hz
(9) Công suất tiêu thụ: khoảng 15W
(10) Trọng lượng gần đúng của thiết bị: 65kg
(11) Kích thước bề ngoài: 600MM * 700MM * 900MM ± 50MM
Ba, chức năng chính
Trạm nối có giao diện tín hiệu SMEMA.
Nó có thể được kết nối với các thiết bị trên và dưới.Khi không có bảng trên đế cắm, nó sẽ cung cấp cho thiết bị phía trước một tín hiệu yêu cầu bảng.Khi bo mạch đến vị trí cảm biến ánh sáng phía trước hoặc cuối và thiết bị phía sau tạm thời không hoạt động Khi cần bo mạch, dây curoa sẽ ngừng chạy và cả hai đều được trang bị cảm biến quang điện.Tại thời điểm này, một tín hiệu bo mạch được đưa đến thiết bị phía sau và khi thiết bị phía sau cần bo mạch, dây đai của đế cắm bắt đầu chạy lại và bo mạch được cung cấp cho thiết bị phía sau.Nếu thiết bị phía sau tạm thời không cần bo mạch, thì bo mạch PCB đang đợi trên đế cắm.Nếu có bảng trong bãi đậu xe, thiết bị đầu cuối sẽ được điều khiển để tạm ngừng công việc, và thiết bị đầu cuối có thể được kích hoạt tự động khi có chỗ trống trong bến đỗ.
Thứ tư, nguyên tắc truyền tải
(1) Băng tải của trạm cập cảng là băng tải tròn bản rộng chống tĩnh điện.Các đai ở cả hai bên của ray dẫn hướng được dẫn động bởi cùng một động cơ có tốc độ điều chỉnh 15W thông qua một đĩa truyền lực.Việc khởi động và dừng động cơ được báo hiệu bởi các bảng cung cấp và cầu của thiết bị trên và dưới.Điều khiển, phần đầu, phần giữa và phần cuối đều được trang bị cảm biến quang điện, có thể nhận biết được có bảng mạch PCB trên thanh dẫn hướng hay không
(2) Ray dẫn hướng được chia thành ray dẫn hướng cố định và ray dẫn hướng di động.Chiều rộng của ray dẫn hướng di động được điều chỉnh bằng hai thanh trượt lồng vào nhau.
Năm, đặc tính của máy
(1) Được điều khiển bởi bảng điều khiển hoặc chương trình PLC, theo yêu cầu của khách hàng;
(2) Cảm biến quang điện được lắp ở cả hai đầu, giữa và đuôi;
(3) Với giao diện tín hiệu IO;
(4) Đường ray dẫn hướng có thể được điều chỉnh 50MM --- 350MM;
(5) Tốc độ nạp liệu có thể được điều chỉnh bằng hộp số;
(6) Chiều cao của dây đai so với mặt đất có thể điều chỉnh được;
(7) Kết cấu khung thép chắc chắn và bền, có thể liên kết cơ học với các tấm kết nối thiết bị trên và dưới;
(8) Vị trí dừng có thể được thiết lập theo ý muốn bằng cách di chuyển vị trí cảm biến ánh sáng.
