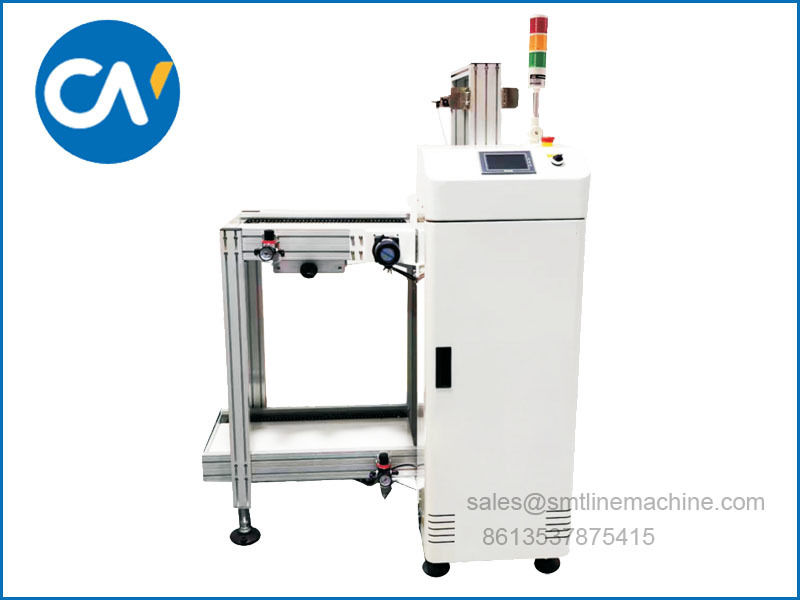

HNY-BL250NL Thông minh SMT PCB PCB Tạp chí Máy tải bình thường
| Thời gian mỗi chu kỳ tải PCB | Khoảng. 6 giây |
| Tạp chí thay đổi thời gian | Khoảng. 20 giây |
| Nguồn điện & tải | 100-230V AC (do khách hàng chỉ định), một pha, tối đa. 300VA |
| Áp suất không khí & tiêu thụ | Thanh 4-6, tối đa. 10 lít/phút |
| Băng tải chiều cao | 920 ± 20 mm (hoặc do khách hàng chỉ định) |
| Định hướng băng tải | Trái → phải hoặc phải → trái (tùy chọn) |
| Phạm vi độ dày PCB | Tối thiểu 0,4mm |
| Năng lực tạp chí | Băng tải trên: 1, Băng tải thấp hơn: 1 (hoặc do khách hàng chỉ định) |
| Phạm vi điều chỉnh bước | 1-4 bước (10 mm/bước) |
Đặc điểm kỹ thuật
| NGƯỜI MẪU | HNY-BL250NL | HNY-BL330NL | HNY-BL390NL | HNY-BL460NL |
| Kích thước PCB (LXW) ~ (LXW) | (50x50) ~ (350x250) | (50x50) ~ (455x330) | (50x50) ~ (530x390) | (50x50) ~ (530x460) |
| Kích thước máy (LXWXH) | 1100x780x1300 | 1400x860x1300 | 1500x920x1300 | 1500x1120x1300 |
| Kích thước tạp chí (LXWXH) | 355x320x565 | 460x400x565 | 535x460x570 | 535x530x570 |
| CÂN NẶNG | Khoảng.140kg | Khoảng.180kg | Xấp xỉ220kg | Xấp xỉ230kg |
Trình tải tạp chí CNSMT PCB - Tải chính xác cho các dòng SMT
CNSMT chuyên sản xuất các bộ tải/dỡ hàng của tạp chí PCB hiệu suất cao cho các dây chuyền sản xuất SMT. Các trình tải của chúng tôi được phân loại theo khả năng tương thích chiều rộng PCB tối đa, đảm bảo tích hợp liền mạch với kích thước bảng điều khiển của bạn:
Mô hình tiêu chuẩn: Hỗ trợ PCB lên đến 250mm (lý tưởng cho hầu hết các bảng nhỏ gọn).
Các mô hình trung bình/lớn: Tương thích với chiều rộng 330mm, 390mm và 460mm, phục vụ cho các thiết kế PCB lớn hơn hoặc cao cấp.
Các tính năng chính:
Xây dựng mạnh mẽ: Đường ray hướng dẫn chính xác và cảm biến để xử lý PCB trơn tru.
Khả năng tạp chí linh hoạt: khay có thể định cấu hình cho sản xuất Highvolume hoặc Smallbatch.
Tích hợp SMEMA/RS232: Giao tiếp đồng bộ với các máy pickandplace smt.
Thiết kế chống Jamming: Tách đáng tin cậy ngay cả đối với PCB mỏng hoặc linh hoạt (độ dày 0,4 5mm5mm).
Bộ tải của chúng tôi được thiết kế cho hoạt động 24/7 với thời gian chết tối thiểu, có tính năng:
Điều chỉnh autowidth để thay đổi nhanh chóng.
Tùy chọn dualmagazine để cho ăn liên tục.
Cảnh báo lỗi thời gian thực (tạp chí trống, sai lệch).
Ứng dụng:
Tải Frontend SMT cho HighSpeed (chip/SMD).
Dip đường cho hàn sóng.
Tại sao CNSMT?
Giải pháp tùy chỉnh cho kích thước PCB không điển hình.
Dịch vụ hỗ trợ và bảo trì cục bộ.
Liên hệ với chúng tôi ngay hôm nay!
+86 13537875415
Sales@SmtLineEquipment.com
www.smtlineequipment.com
Hãy để CNSMT tối ưu hóa hiệu suất dòng SMT của bạn - yêu cầu báo giá hoặc tư vấn kỹ thuật ngay bây giờ!
1. Tên và loại thiết bị
Trình tải tạp chí PCB
Trình tải Smt Loader / Smt PCB
Trình tải PCB phải
PCB Auto Loader / EllOader
Máy cho ăn PCB
Trình tải tạp chí
2. Các thành phần chính
Tạp chí (Khay/Cassette PCB) - Giữ PCB xếp chồng lên nhau
Cơ chế nâng - Điều chỉnh chiều cao tạp chí
Băng tải - Chuyển PCB sang giai đoạn tiếp theo
Cảm biến - Phát hiện quang học/cơ học
Hướng dẫn đường ray - đảm bảo sự liên kết chính xác
3. Thông số kỹ thuật
Phạm vi kích thước PCB (ví dụ: 50 × 50mm đến 400 × 400mm)
Độ dày bảng (ví dụ: 0,4mm 5mm)
Khả năng tạp chí (ví dụ: 50 PCB200 PCB)
Tốc độ tải (UPH - Đơn vị mỗi giờ)
Độ chính xác định vị (ví dụ: ± 0,2mm)
Yêu cầu về năng lượng & áp suất không khí
4. Các tính năng & chức năng
Tự động phát hiện PCB (cảnh báo bảng thiếu)
Chuyển đổi Dualmagazine (cho ăn liên tục)
Thiết kế chống Jamming
Khả năng tương thích đa tính
Truyền thông Smema (tích hợp dòng SMT)
Báo động lỗi (Tạp chí trống, sai lệch)
5. Điều khoản công nghiệp & ứng dụng
Thiết bị Frontend SMT
Dây chuyền lắp ráp PCB
Highmix, Lowvolume (HMLV) sản xuất
Khả năng tương thích hàn sóng (cho các đường nhúng)
Nhà sản xuất bộ tải tạp chí PCB
Smt Auto Loader DataSheet PDF
Báo giá giá cho máy cho ăn PCB
Hướng dẫn xử lý sự cố Trình tải PCB
