Máy sấy chân không 8 vùng SMT 380V 50Hz CNSMT H8835M

Máy sấy chân không 8 vùng SMT 380V 50Hz CNSMT H8835M

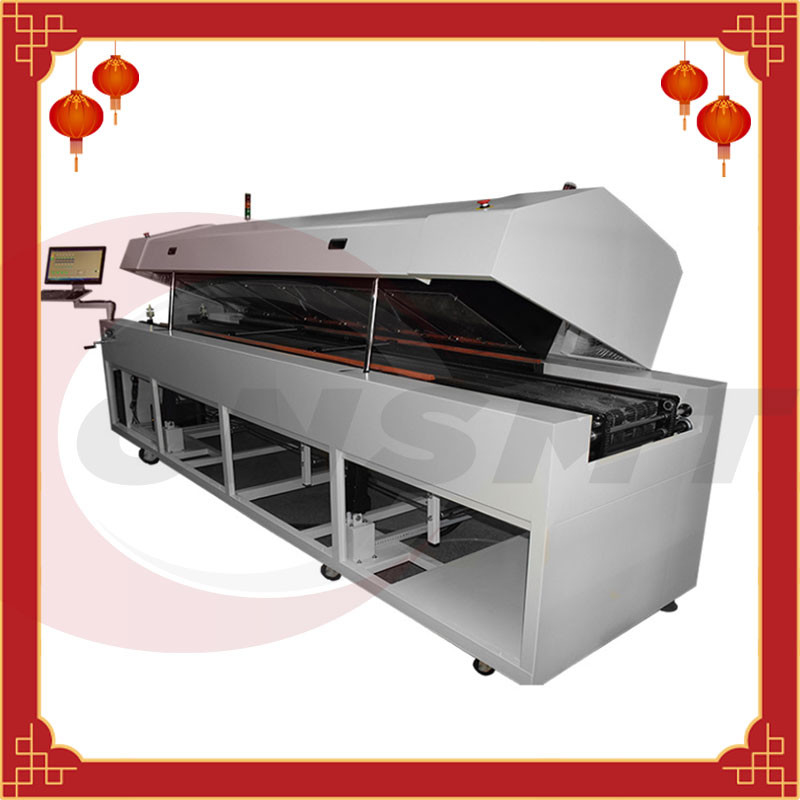

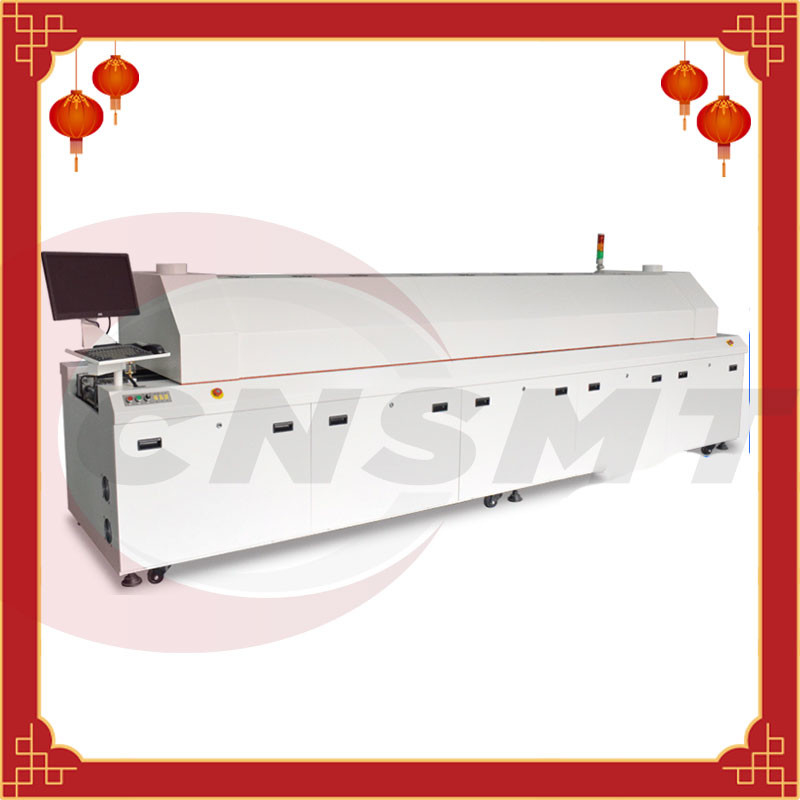

Lò nướng hồi lưu 8 vùng SMT- CNSMT-H8835M

CNSMT là một trong những nhà sản xuất lò nướng hàn lại SMT hàng đầu tại Trung Quốc, chúng tôi cung cấp cho bạn tất cả các mẫu lò nướng hàn lại, với chất lượng tốt và giá cả cạnh tranh. Nếu bạn có nhu cầu, vui lòng liên hệ với chúng tôi ngay bây giờ!

Chúng tôi sản xuất tất cả các loại máy hàn nung nóng lại, Bao gồm cả lò nung nóng chảy lại 8 vùng kinh tế, Trung bình và lớn, dưới đây là mô hình Trung bình:

tám vùng nhiệt độ làm nóng lại lò Các tính năng:

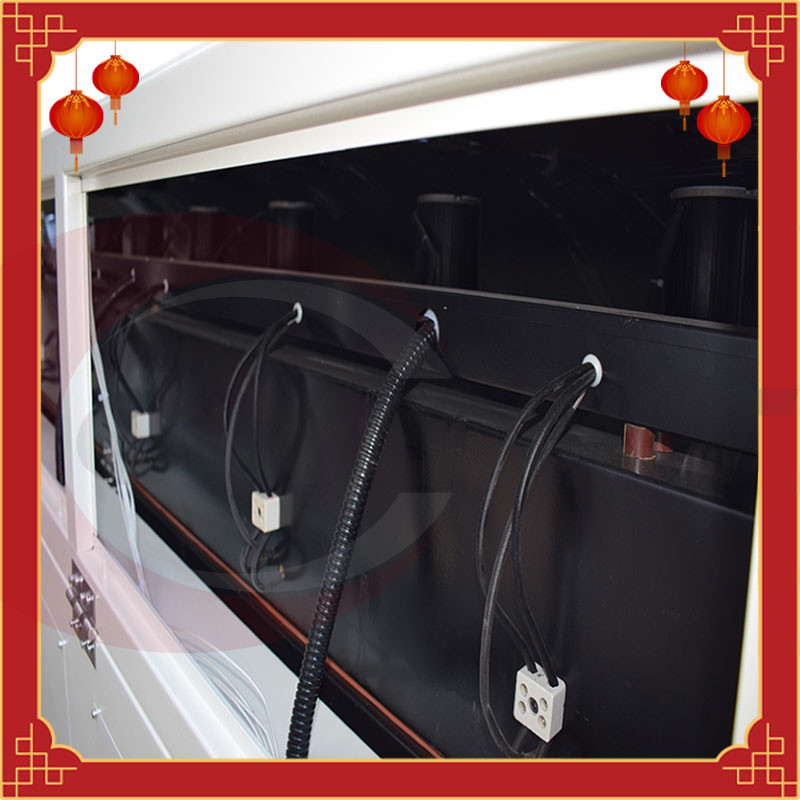

Công nghệ gia nhiệt dây nóng MAIJIE, cấu trúc gió độc lập, phương pháp gia nhiệt trên và dưới, hiệu suất nhiệt cao, làm nóng nhanh, khoảng 20 phút từ nhiệt độ phòng đến nhiệt độ làm việc cài đặt, sự chênh lệch giữa nhiệt độ cài đặt của vùng hàn và nhiệt độ thực tế là ít hơn hơn 30 ℃.

· Sử dụng động cơ nhiệt độ cao Mitsukoshi đặc biệt của Đài Loan, truyền động trực tiếp làm nóng không khí, cân bằng khí nóng, tiếng ồn thấp, độ rung thấp, các thành phần 0201 không thể thay đổi trong quá trình vận chuyển.

· Thiết kế ống dẫn khí độc đáo, phân phối không khí đồng đều, công suất nhiệt lớn, vùng làm nóng sơ bộ, vùng nhiệt độ không đổi và vùng hàn làm nóng lên và xuống, tuần hoàn độc lập, kiểm soát nhiệt độ độc lập, độ chính xác kiểm soát nhiệt độ của mỗi vùng nhiệt độ là ± 1 ℃, lò mở thông qua loại nắp trên bằng điện.

· Thích hợp để gỡ lỗi các đường cong nhiệt độ của các kiểu máy khác nhau, với cài đặt vùng hàn kép hoặc ba, KIỂM TRA TIỂU SỬ ba dây △ T nhỏ đến 8 ℃, và kiểm tra đường cong kết nối đặc biệt tương thích với tiêu chuẩn không chì của Nhật Bản hoặc Châu Âu và Mỹ các quy trình hàn.

· Sử dụng ray dẫn hướng vận chuyển đặc biệt được thiết kế mới, được làm bằng hợp kim nhôm chịu nhiệt cao, chịu mài mòn, độ cứng cao và không bị biến dạng.

Hệ thống điều chỉnh độ rộng ray dẫn hướng sử dụng thiết bị điều chỉnh độ rộng đồng trục của giá bánh răng để đảm bảo độ song song của ray dẫn hướng đạt ± 5MM, giúp ngăn ngừa hiệu quả sự cố kẹt bảng và rơi bảng.Và được trang bị thiết bị điều chỉnh độ rộng tự động và bằng tay.

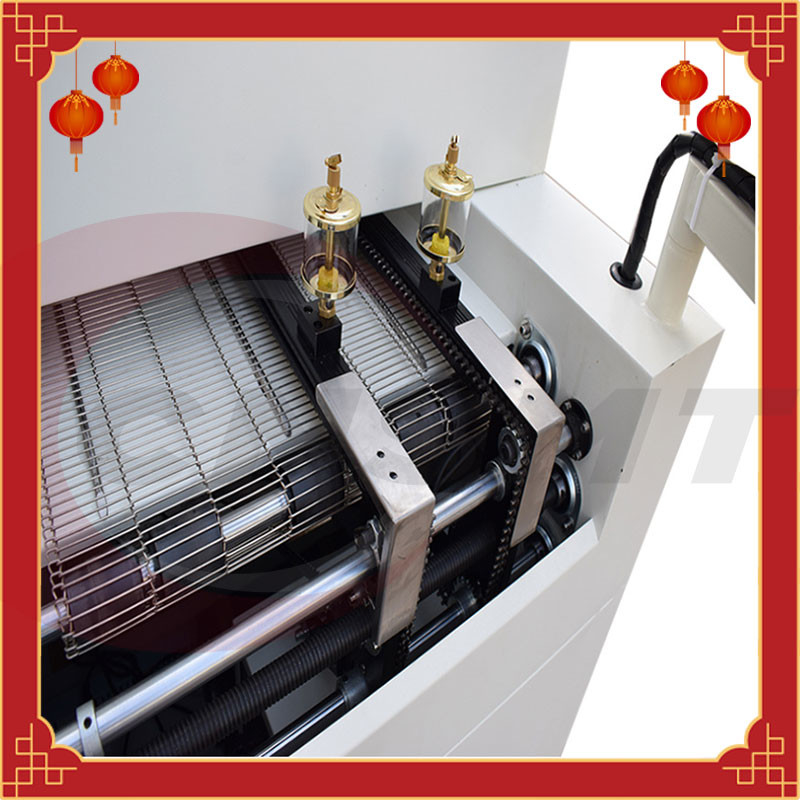

· Hệ thống giao thông sử dụng bộ điều chỉnh tốc độ chuyển đổi tần số vô cấp bộ biến tần Delta, truyền động động cơ ZD nhập khẩu, dây chuyền thép carbon chất lượng cao và đai lưới thép không gỉ SUS316 để vận chuyển đồng bộ, đảm bảo hơn nữa việc vận chuyển thông suốt.Nó cũng được trang bị nguồn điện liên tục UPS và chức năng chống rung bằng tay, có thể ngăn ngừa hiệu quả PCB bị cháy trong lò do mất điện đột ngột.

· Nó có chức năng định thời gian tự động nhỏ giọt và đếm PCB.

· Áp dụng điều khiển máy tính công nghiệp chất lượng cao, màn hình LCD, hệ điều hành Windows XP, kiểm tra đường cong linh hoạt và chức năng phân tích đường cong động mạnh mẽ, và tất cả dữ liệu có thể được in và lưu để đáp ứng quy trình không có chì.

· Tất cả các thành phần điện đều được nhập khẩu và tất cả các dây tín hiệu đều được che chắn để đảm bảo SMT hoạt động ổn định và đáng tin cậy trong 24 giờ dài hạn

Đặc điểm kỹ thuật H8835

Lò nung nóng lại 8zone smt Điều kiện lắp đặt và sử dụng

<1> Điện áp làm việc: Hệ thống ba pha năm dây AC380V 50HZ.

<2> Nhiệt độ môi trường: 5 ～ 40 ℃;

<3> Độ ẩm tương đối: không quá 85% RH;

<4> Công tắc nguồn: công tắc không khí

<5> Công suất cài đặt: 48KW

<6> Mặt đất bằng phẳng, không có rung động mạnh và khí ăn mòn trong môi trường xung quanh.

Cách kiểm tra đường cong lò nung nóng lại 8 vùng

Nhiệt độ và thời gian của tám vùng nhiệt độ:

Nhiệt độ vùng 1: 148 độ;

Nhiệt độ vùng 2: 180 độ;

Nhiệt độ vùng 3: 183 độ;

Nhiệt độ vùng 4: 168 độ;

Nhiệt độ vùng 5: 174 độ;

Nhiệt độ vùng 6: 198 độ;

Nhiệt độ Vùng bảy: 240 độ;

nhiệt độ vùng tám: 252 độ;

tốc độ vận chuyển: 0,6m / phút;báo động quá nhiệt độ được đặt ở 10 độ.

Nói chung, hàn nóng chảy lại chỉ có bốn vùng nhiệt độ: vùng làm nóng sơ bộ, vùng nhiệt độ không đổi, vùng hàn nóng lại và vùng làm mát.

Bất kể có bao nhiêu vùng nhiệt độ được sử dụng để hàn lại, cài đặt nhiệt độ của chúng được thiết lập theo nguyên tắc hoạt động của bốn vùng nhiệt độ này.Nói chung, có nhiều phương pháp hàn nóng chảy lại vùng tám nhiệt độ trên thị trường.

Có một sự chênh lệch nhiệt độ nhất định giữa nhiệt độ đo thực tế của quá trình hàn nóng chảy lại và nhiệt độ cài đặt của quá trình hàn nóng chảy lại.

Trên thực tế, nhiệt độ hàn cao của hàn nóng chảy không chì là 245 độ.Nhiệt độ của quá trình hàn nóng chảy lại được đặt theo đường cong nhiệt độ được cung cấp bởi nhà máy sản xuất thuốc hàn và sản phẩm hàn thực tế

Quy trình không chì: vùng gia nhiệt sơ bộ: tốc độ gia nhiệt là 1,0 ~ 3,0 ℃ / giây;vùng ngâm: tốc độ gia nhiệt nhỏ hơn 2 ℃ / giây, thời gian 70 ~ 130 ℃ / giây, nhiệt độ: 160 ~ 200 ℃;vùng chỉnh nhiệt: cao nhất Nhiệt độ là 220 ~ 250 ℃, và thời gian trên 220 ℃ là 30 ~ 90 giây;vùng làm mát: tốc độ làm mát nhỏ hơn 4 ℃ / s, nhiệt độ kết thúc làm mát tốt hơn là không cao hơn 75 ℃

Vùng nhiệt độ CNSMT8 vùng nhiệt độ hàn nóng chảy lại chủ yếu được chia thành bốn vùng nhiệt độ: vùng gia nhiệt sơ bộ, vùng nhiệt độ không đổi, vùng hàn và vùng làm mát.

Khu vực gia nhiệt sơ bộ

Gia nhiệt sơ bộ là giai đoạn đầu tiên của quá trình nấu chảy lại.Trong giai đoạn chỉnh nhiệt này, toàn bộ bảng mạch được làm nóng liên tục về nhiệt độ mục tiêu.

Mục đích chính của giai đoạn gia nhiệt sơ bộ là làm cho toàn bộ cụm bảng mạch đạt đến nhiệt độ trước khi nung nóng lại một cách an toàn.Gia nhiệt sơ bộ cũng là cơ hội để khử khí các dung môi dễ bay hơi trong thuốc hàn.Để dung môi dạng bột nhão được thải ra ngoài đúng cách và các thành phần đạt đến nhiệt độ trước khi nung chảy lại một cách an toàn, PCB phải được làm nóng theo một cách tuyến tính nhất quán.

Một chỉ số quan trọng của giai đoạn đầu tiên của quá trình nấu chảy lại là độ dốc nhiệt độ hoặc thời gian tăng nhiệt độ.Điều này thường được đo bằng độ C, C / s trên giây.

Nhiều biến có thể ảnh hưởng đến dữ liệu này, bao gồm: thời gian xử lý mục tiêu, độ bay hơi của chất hàn và cân nhắc thành phần.Điều quan trọng là phải xem xét tất cả các biến quá trình này, nhưng trong hầu hết các trường hợp, việc xem xét các thành phần nhạy cảm là rất quan trọng.“Nếu nhiệt độ thay đổi quá nhanh, nhiều linh kiện sẽ bị vỡ.

Tốc độ thay đổi nhiệt tối đa mà thành phần nhạy cảm nhất có thể chịu được trở thành độ dốc lớn nhất cho phép. "Tuy nhiên, nếu các phần tử nhiệt không được sử dụng và năng suất đạt được tối đa, thì độ dốc có thể được điều chỉnh để cải thiện thời gian xử lý.

Do đó, nhiều nhà sản xuất tăng các độ dốc này lên mức tối đa cho phép phổ biến là 3,0 ° C / giây.Ngược lại, nếu sử dụng thuốc hàn có chứa dung môi đặc biệt mạnh, làm nóng linh kiện quá nhanh sẽ dễ gây ra tình trạng mất kiểm soát.Do sự khử khí của các dung môi dễ bay hơi, chúng có thể làm tràn chất hàn ra khỏi các tấm đệm và tấm hàn.

Bóng hàn là vấn đề chính của việc thoát khí bạo lực trong giai đoạn làm nóng sơ bộ.Một khi bảng mạch nóng lên đến nhiệt độ trong giai đoạn làm nóng sơ bộ, bảng mạch sẽ chuyển sang giai đoạn nhiệt độ không đổi hoặc giai đoạn trước khi nung nóng lại.

Vùng nhiệt độ không đổi

Vùng nhiệt độ không đổi của quá trình hàn chảy lại thường là 60 đến 120 giây tiếp xúc, được sử dụng để loại bỏ các chất bay hơi của chất hàn và kích hoạt chất trợ dung, tại đó nhóm chất trợ dung bắt đầu bị oxy hóa và khử trên các dây dẫn và miếng đệm thành phần.

Nhiệt độ quá cao có thể gây ra bắn tung tóe hoặc bóng hàn, cũng như quá trình oxy hóa các miếng đệm và đầu nối linh kiện của vật liệu hàn.Tương tự, nếu nhiệt độ quá thấp, từ thông có thể không được kích hoạt hoàn toàn.

Khu hàn

Nhiệt độ đỉnh chung cao hơn nhiệt độ chất lỏng từ 20-40 ° C.[1] Giới hạn được xác định bởi thành phần có khả năng chịu nhiệt độ cao thấp nhất (thành phần dễ bị hư hỏng do nhiệt nhất) trên cụm.

Hướng dẫn tiêu chuẩn là trừ 5 ° C từ nhiệt độ tối đa mà thành phần dễ bị tổn thương nhất có thể chịu được để đạt đến nhiệt độ quy trình tối đa.Điều quan trọng là phải theo dõi nhiệt độ của quá trình để tránh vượt quá giới hạn này.

Ngoài ra, nhiệt độ cao (trên 260 ° C) có thể làm hỏng các chip bên trong của các thành phần SMT và thúc đẩy sự phát triển của các hợp chất liên kim loại.Ngược lại, nhiệt độ không đủ nóng có thể khiến bùn không thể đông lại hoàn toàn.

Vùng làm mát

Khu vực cuối cùng là khu vực làm mát, được sử dụng để làm nguội dần tấm ván đã qua xử lý và làm rắn chắc các mối hàn.Làm mát thích hợp có thể ức chế sự hình thành các hợp chất liên kim loại dư thừa hoặc sốc nhiệt đối với các thành phần.

Phạm vi nhiệt độ điển hình của vùng làm mát là 30-100 ° C.Thông thường, tốc độ làm mát được khuyến nghị là 4 ° C / s.Đây là thông số được xem xét khi phân tích kết quả của quá trình
